[硬件][主板][一小时搞定 实测技嘉3倍力为iPod充电]

  技嘉主板最近在市场上销售非常火热，其独具特色的333功能的有非常良好的实用性。

    第一个3是指 USB3.0，是指使用NEC新一代SuperSpeed USB 3.0控制芯片，在传输速度上比传统的USB2.0要快上10倍。

    第二个3是指技嘉USB的3倍电力供应，技嘉独特设计的USB拥有3倍电力设计，可以为外接USB装置带来更多兼容性及稳定性。搭配最新的ON/OFF Charge的技术还可以给iPhone、iPad及iPod touch等苹果产品快速充电。最重要的是计算机开机或关机都可以充电，并且能够快速充电，节省高达40%的充电时间，是一个很不错的设计概念。

    第三个3是指技嘉这款主板支持SATA 3的规格，由于这张主板有内建Marvell 88SE9128芯片可以支持SATA 3(6Gbps)，如果使用磁盘阵列RAID 0(Stripe)模式SATA 3可以提供比SATA 2高达4倍以上的速度表现。

为了对这款主板来一个深入的了解，我们先由表及里来看看这款主板。

    通过主板外包装盒正面我们可以看见主板的大部分特色以及主持的技术，同时在左侧还有支持"ON/OFF Charge的技术"的贴纸。



技嘉P55A-UD3P主板彩盒照



彩盒背面更有完整333功能说明

    测试时购入全新Intel酷睿i3 530与苹果iPod，手机架是用LUXA2的H1-Touch(曜越Thermaltake走MAC风格的品牌)



Intel酷睿i3 530与苹果iPod



全新未拆封的Intel i3 530



割开一半封条



CPU散热器，说明书，酷睿i3 530处理器



Intel酷睿 i3 530

    在介绍完本次测试装机的两位主角之后，我们开始装机为后面的3倍供电测试和USB 3.0传输速度测试做好准备。

专业的玩家向来喜欢裸奔测试，所以也没有机箱什么的，一切都可以在一块主板之上完成，下面我们来一起分享一下整个测试平台的部分装机过程。首先我们看看我们要用的技嘉测试主板。



技嘉P55A-UD3P主板

    技嘉这款P55A-UD3P拥有高达12相电源供应设计，能够提供最大程度控制发热并提供足够的功率，这样玩家可以获得最佳的超频效果。



主板供电部分



打开CPU保护盖



装上Intel i3 530



将金属上盖盖回，并将插槽拉杆向下压回固定处理器

处理器散热使用曜越Thermaltake SpinQ VT散热器，右侧是额外狗买的利民1156防弯背板。



散热器和防弯背板



涂上导热硅脂，(X法涂抹)

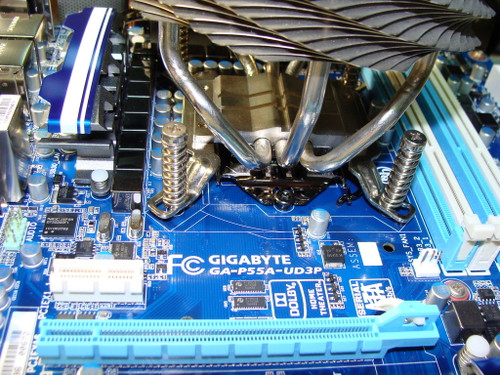

装上CPU散热器--曜越Thermaltake SpinQ VT



额外使用利民1156防弯背板固定CPU散热器

内存方面我们使用绿色环保低电压的Kingston（金士顿） HyperX LoVo内存，编号是KHX1800C9D3LK2/4GX，规格为DDR3 1800，延迟时序为9-9-9-27，最重要的电压仅1.35V。



安装内存



硬盘使用WD的WD1002FAEX 1T



显卡使用技嘉5770UD怪物猎人大刀版

    技嘉P55A-UD3P主板板载Marvell 88SE9128芯片，可以支持SATA 3(6Gbps)，白色磁盘接口的SATA接头就是基于SATA 3规格。



Marvell 88SE9128芯片

    主板输出输入部分，蓝色的USB接口是USB3.0规格。



主板背部I/O接口

    前期工作准备完成之后，接下来我们就要开始今天的测试主题了，首先从3倍供电开始下刀！

在测试之前我们最好做好充足的准备，技嘉专门针对3倍供电制作的软件必然也不能漏掉，所以我们首先就是要安装这个软件。

    至于技嘉的"ON/OFF Charge"软件，可以在技嘉主板的"工具程序"网页找到下载地址，这张图片显示下载"ON/OFF Charge"后解压缩情况。



技嘉ON/OFF Charge软件



下载解压后情况



执行技嘉的"ON/OFF Charge"程序

    安装技嘉的"ON/OFF Charge"程序完毕之后需重新启动，关于iPod的测试前

已经先安装过技嘉的"ON/OFF Charge"程序了。



安装完毕需要重启电脑

    当有USB设备接入主机接口，桌面左下角就会有对话框弹出提示



设备提示

    图中白色USB接头部份(USB1)，就是技嘉的"ON/OFF Charge"的USB接头，可以连接在机箱的前置USB接口为移动设备充电。



外接USB接口



接上外接USB线材

    接下来我们接上iPod的充电线准备开始测试，上方的SUPER TALENT的USB3.0 16G随身U盘将在后续速度测试中使用。



将iPOD插入USB扩展接口

iPod电池红色图标显示没电状态，最右上角图标显示正在"充电中"。



电量显示空电状态

进入iPod系统桌面，最右上角图标显示正在"充电中"



进入iPOD操作系统

    下面试试主板的其他接口，将iPod充电的USB接头拔开，最右上角图标显示苹果iPod依然处于空电状态。将iPOD重新插到主板后方的I/O部分，使用USB2.0接口充电看看。



接到主板背部USB接口充电



开始充电时间显示



充电完成时间显，花费约1个小时

   当然除了能够在开机状态下对USB进行充电之外，技嘉的主板即使是在关机的状态下也能够给USB设备充电，这点不得不说是一个非常实用的设计。



主板可以在关机状态为iPod充电

  主机是否打开最简单辨别方法为：

    1.曜越Thermaltake SpinQ VT的CPU散热器中间"红灯"没亮

    2.曜越Thermaltake电源供应器Thoughpower XT 575W的状态显示"STANDBY"绿灯



关机状态下散热器灯未亮



开机状态下散热器灯亮

小结：

    从3倍USB电力的测试来看，果然名不虚传，从充电时间来看，电力的供应的确是非常的充足，加上关机状态下也能充电，不得不说技嘉这个设计会成为主板的一个亮点。

接下来我们进行USB3.0速度测试，将SUPER TALENT USB3.0 16G U盘插入蓝色USB3.0接口。

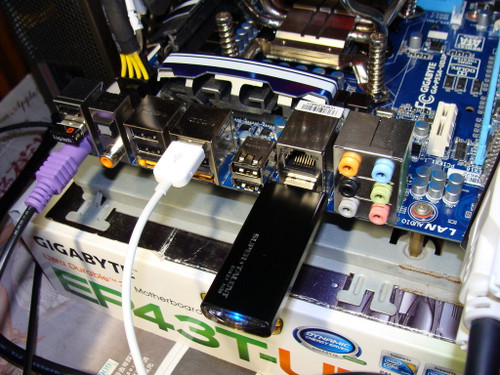

U盘插入USB 3.0接口状态

    在USB 3.0传输速度测试完成后，我们还需要对比USB 2.0速度，所以还需要将SUPER TALENT USB3.0 16G U盘插入黑色USB2.0接口。



USB 2.0传输速度测试

测试平台如下:

处理器：Intel i3 530

主板：技嘉GA-P55A-UD3P rev2.0主板

显卡:技嘉5770UD 1G魔物猎人大刀版

内存：Kingston金士顿 HyperX LoVo内存DDR3 1800(9-9-9-27 1.35V)

电源：曜越Thermaltake的Thoughpower XT 575W

光驱：PIONEER A10XLB

硬盘：WD1002FAEX 1T

显示器：ACER GD245HQ(支持120Hz屏幕,nVIDIA 3D Vision技术)

键盘：技嘉GK-KM5000 rev3.0

鼠标：罗技M705

散热器：曜越Thermaltake SpinQ VT

U盘：SUPER TALENT的USB3.0 16G U盘

附件：苹果iPod

操作系统：WINDOWS XP SP3

测试程序：

CPU-Z 1.55

GPU-Z.0.4.4

CrystalDiskInfo3.5.3

HD Tune Pro v4.01

HDTach3.0.4.0

ATTO Disk Benchmark v2.46

CrystalDiskMark3.0

FDBENCH1.02

    SUPER TALENT的USB 3.0 16G U盘接上后，在桌面右上角显示Turbo HDD USB程序窗口



桌面请无视，请看右上角U盘提示

    看一下CrystalDiskInfo3.5.3的信息，显示SUPER TALENT的USB3.0 16G U盘的参数规格



U盘规格参数



HD Tune Pro v4.01显示的硬件信息



不支持AAM(自动声音管理功能)



准备开启HDTach3.0.4.0测试



不管是USB2.0或是USB3.0都无法进行HDTach3.0.4.0测试

    以下的所有测试对照图（左边是USB2.0，右边是USB3.0），测试结果也在预料之中呈现一面倒的情况，USB3.0大胜USB2.0，下面让大家仔细观看测试数据对照图。

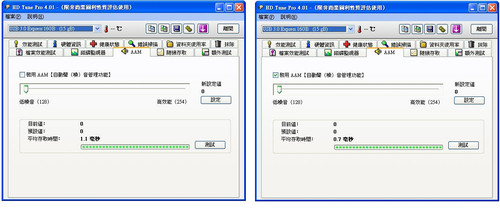

平均访问时间测试(越快越好)



HD Tune Pro v4.01效能测试"读取"选项测试



HD Tune Pro v4.01随机存取"读取"选项测试



HD Tune Pro v4.01额外测试"读取"选项测试



64MB文件HD Tune Pro v4.01档案效能测试



512MB文件HD Tune Pro v4.01档案效能测试

    接下来进行ATTO Disk Benchmark v2.46测试，Overlapped I/O下选择Queue Depth参数4，Total Length设256MB。



ATTO Disk Benchmark v2.46测试



用FDBENCH1.02测试



更换测试数据下方单位(Kbyte/Sec)



最后的CrystalDiskMark3.0测试

总结：

    总的来说技嘉主板推出333功能在实用层面还是非常不错的。通过对苹果iPod充电测试情况可以了解到目前技嘉技术所谓三倍电力是实实在在的，更重要的是还能够在关机状态下对设备进行充电，这样更加方便实用。

    技嘉新规格的主板全面支持333技术，在大容量文件快速传输中，USB3.0接口占据非常大的优势，远远比USB2.0接口快多了。
