　前言：PC电源是电脑平台上必不可少的一个重要部件，随着用户群体对与电脑整体的静音要求的提升，众多电源生产厂商都纷纷打起静音牌，推出大量的静音电源产品来迎合消费者的选购需求。最近，国际著名的机电生产厂商Thermaltake（TT）曜越科技推出了使用立体式静音散热设计方案的高功率电源产品——TT 金刚QFan 750电源，该电源使用五面进风设计，搭配特色14CM无边框静音智能温控散热风扇，可使提升风扇的最大进风量的同时有效降低风噪值，保证电源工作时时刻处在静音状态。下面就让我们一起来看看这款电源产品吧。

　　TT 金刚QFan 750电源产品属于TT金刚电源系列，采用立体式静音散热方案设计，配合独特的14cm无边框设计静音智能温控散热风扇，既可以提供风扇的送风量，也降低了运行时的噪音问题。使用固定和扩展式接口设计使用起来更为方便，搭配附带的扩展接口线材可提供数目更多的供电接口，满足各种平台的接口需求。

TT KK QFan 750W  图片  评测  论坛  报价  网购实价
　　TT 金刚QFan 750电源整体色调并没有采用大多数电源使用的黑色或银白色设计，而是大胆采用了相当特别的军绿色为主色调。

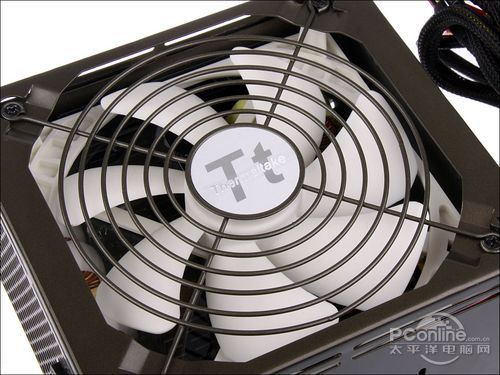

TT 金刚QFan 750电源-散热风扇滤网
　　TT 金刚QFan 750电源使用立体式散热方案，采用五面进风设计，除传统的大风车设计外，还在电源外壳风扇位置预留了多道长条式通风孔，既可以增大进风量，还可以降低电源风扇运行时产生的噪音。

TT 金刚QFan 750电源-出风口
　　TT 金刚QFan 750电源出风口采用密集排列的六角形蜂窝口设计，这种设计对防电磁辐射外泄有优异的效果，供电插座下方设有通电开关设置，用户可更好地控制电源通断。

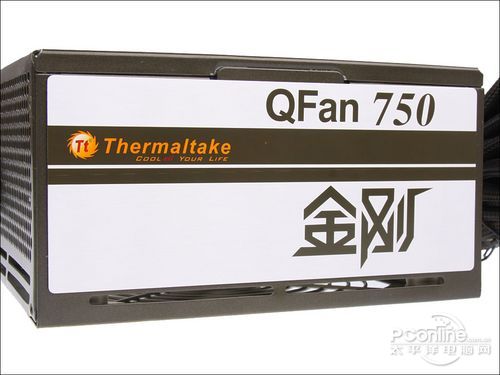

TT 金刚QFan 750电源-电源侧面
　　TT 金刚QFan 750电源的一侧印有太阳状的TT品牌LOGO以及金刚 QFan750产品名称。

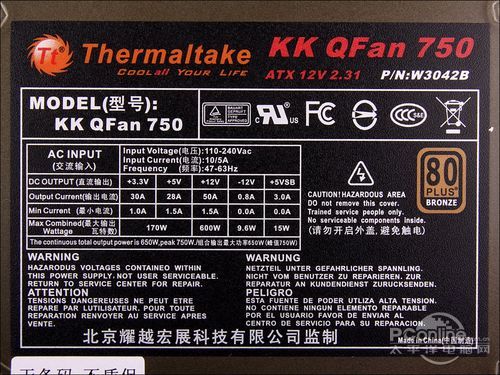

TT 金刚QFan 750电源-规格铭牌
　　TT 金刚QFan 750电源的标识铭牌贴在电源的底部位置，并以表格的方式清楚地标识出各项输出参数。由铭牌内可以看到电源的额定输出功率值为650W，最大输出功率值为750W；采用单+12V输出电路设计，最大输出功率值可达到600W。电源标称符合美国80PLUS铜牌认证标准，但在80PLUS官网上尚未查询得到这款电源是否通过铜牌认证信息。


TT 金刚QFan 750电源-输出线材
　　TT 金刚QFan 750电源所有输出线材均采用黑色蛇皮网包裹，输出线材总体长度较长，支持背板走线或电源下置摆放设计的机箱。电源提供了1个20+4 pin电源主电缆、1个4+4 pin CPU电源接口、4个D型4 pin接口、4个SATA电源接口、一个4 pin软驱供电接口以及1个6+2pin和1个6pin显卡外接供电接口，足以满足中高端主板以及显卡对供电接口的需求。

TT 金刚QFan 750电源-扩展输出线材
　　TT 金刚QFan 750电源除了具备一般的接口输出线材外，还附带了四个扩展式输出接口，输出线材采用延长线的设计方式，用户在需要更多的输出接口时可使用随电源附带的四个扩展线与接口相连接即可。扩展输出线材提供了四个SATA接口、四个D型4pin接口，一个6+2pin和一个6pin显卡辅助供电接口。

引用

TT 金刚QFan 750电源 规格参数
电源标准 ATX 12V 2.31规范
产品颜色 军绿色
额定功率 650W
电源接口 20+4pin、4+4pin、6+2pin、SATA接口、D型4pin接口
电源风扇 14cm无边框智能型温控风扇
性能及安全认证 CE,TUV,FCC,UL,CUL,GOST and BSMI certified 等多项安全认证
产品卖点 立体式散热方案、无边框散热风扇、个性化扩展接线设计

报价 799 RMB

　　通过上面的产品详细参数，我们可以看到TT 金刚QFan 750电源的相关规格。接下来，我们将会对这款电源进行拆解及通电负载评测。

TT 金刚QFan 750电源拆解赏析

TT 金刚QFan 750电源-电源内部整体布局
　　TT 金刚QFan 750电源内部各功能电路的分布相当紧密，三块L型黑色喷漆处理的散热片覆盖了电源PCB三分之二的面积，起到非常好的散热作用。

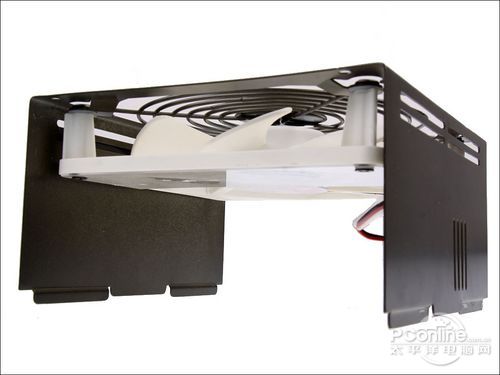

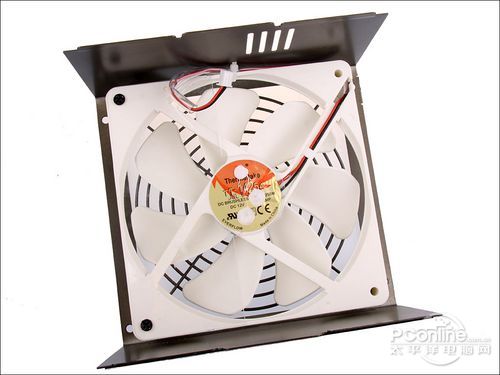

TT 金刚QFan 750电源-电源散热风扇

风扇无边框设计
　　TT 金刚QFan 750电源所使用的散热风扇比较特别，属于TT生产型号为TT-1425A无边框散热风扇，结合电源外壳侧面预留的长条型通风孔，可以降低电源内部的气流堆积，并且独特的小切风面扇叶设计，使整个散热风扇运行时噪音更低。

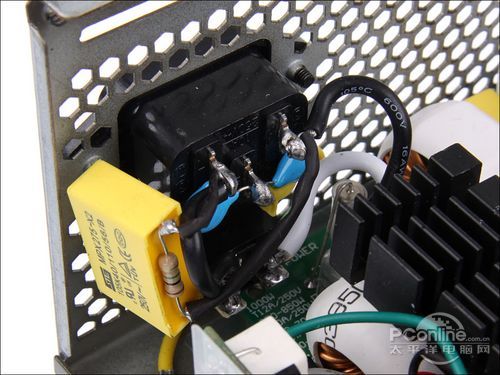

TT 金刚QFan 750电源-一级EMI滤波电路
　　TT 金刚QFan 750电源的一级EMI滤波电路并没有采用时下中高端电源经常使用的独立PCB设计，而是采用直接焊接在供电插座引脚的方式，但整个滤波电路设计还是相当的完整。整个电路有一对Y电容、一个X电容以及一枚电阻组成，元件有较长的引脚部分都采用黑色热缩管包裹保护，防止出现电路短路的情况发生。

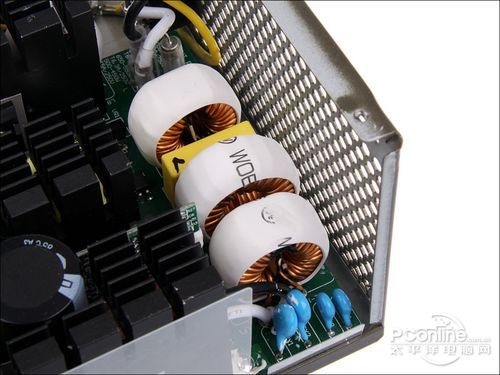

TT 金刚QFan 750电源-二级EMI滤波电路
　　TT 金刚QFan 750电源的二级EMI滤波电路设计相当之扎实，采用三线圈搭配两对Y电容和一个X电容的组合方式，对经过初步滤波的市电进行再次的滤波操作，最大限度地将市电内附带的杂波和不稳定信号进行清楚。一、二级滤波电路之间还焊接了一枚采用直立式摆放设计的保险管，并使用透明胶管包裹保护。

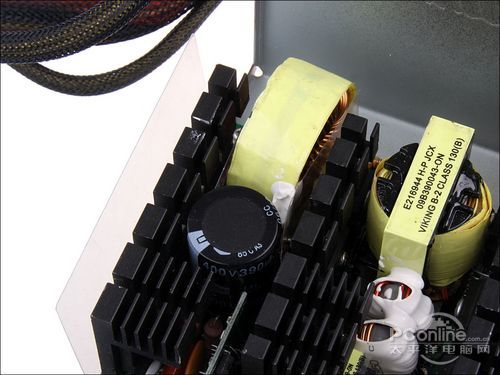

TT 金刚QFan 750电源-主动式PFC和高压滤波电路
　　TT 金刚QFan 750电源PFC采用主动式设计，硕大并且绕线紧密的扼流线圈设置在电源PCB板的左上角，线圈自身使用黄色胶带围绕，在临近散热片的线圈两侧更加入绝缘胶片，防止接触金属散热片造成短路事故。高压滤波部分电源采用了一枚容量为390μF，耐压值为400V的电解电容。

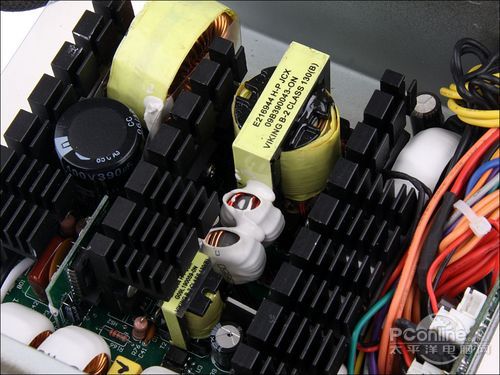

TT 金刚QFan 750电源-整流开关电路
　　TT 金刚QFan 750电源整流开关电路采用的是典型的双管正激拓扑结构。整流开关电路部分由一个体积极大的主变压器、一个体积较小的辅助变压器以及两个被白色热缩管包裹的非晶磁环线圈组成。其主要功能是将电流转换为适合电脑硬件直接使用的低压直流电。

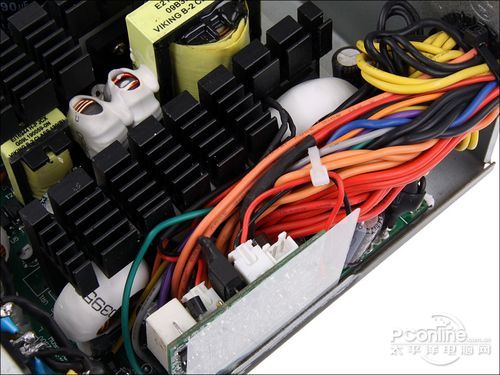

TT 金刚QFan 750电源-低压滤波电路
　　TT 金刚QFan 750电源低压滤波部分采用了三个储能线圈搭配各种规格容量的电解电容组成，将经开关电路转后的直流低压电流进行再次的滤波操作，把转换时所产生的不稳杂波以及干扰信号进行最后的滤清处理，使电源输出的低压直流电稳定纯净。。
电源稳定性能测试：
　　PConline评测室对于电源产品所采用的测试仪器是泰瑞达科技(香港)有限公司生产的TR-368多功能6合1电子负载仪和GOS-620双轨迹示波器。电子负载可以模拟真实环境中的负载（用电器）来检测电源的好坏，其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小)，靠功率管的耗散功率消耗电能的设备，它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。

TR-368多功能6合1电子负载仪
　　在评测过程中，我们根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，我们会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

引用

在本次测试中，笔者选择了六种不同的负载情况对电源进行了测试，分别是20%轻负载，50%负载、60%基本负载、80%、100%满负载和OPP过功率负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置。以下为笔者按照下表的电流参数进行了不同负载下的设置：

TT 金刚QFan 750电源测试参数
  20%负载 50%负载 60%负载 80%负载  100%负载
+12V 10A 25A 30A 40A 50A
+5V 5.6A 14A 16.8A 22.4A 28A
-12V 0.16A 0.4A 0.48A 0.64A 0.8A
+3.3V 6A 15A 18A 24A 30A
+5Vsb 0.6A 1.5A 1.8A 2.4A 3A


通过测试，我们得到了如下结果：

TT 金刚QFan 750电源测试数据
  20%负载 50%负载 60%负载 80%负载  100%负载 OPP过载 最大偏离值
+12V 11.95V 11.95V 11.93V 11.91V 11.87V 11.89V 1.08%
+5V 4.79V 4.97V 4.96V 4.93V 4.89V 4.90V 4.20%
-12V -11.98V -11.99V -12.02V -12.04V -12.08V -11.98V 0.66%
+3.3V 3.30V 3.29V 3.26V 3.23V 3.19V 3.20V 3.33%
+5Vsb 4.95V 4.92V 4.89V 4.85V 4.80V 4.81V 4.00%


　　从上面测试所得到的各项数据中可以看到，TT 金刚QFan 750电源由已测得的数据中所计算出所有输出电路的偏离值均低于Intel所规定的最大偏离值5%的范围，其中表现最为稳定的输出电路属于-12V输出电路，偏离值仅为0.66%。而在电源中占主要部分的+12V电路部分表现也相当的稳定，偏离值也仅为1.08%，可以说电源在整体综合的稳定性能方面表现十分出色。

总结




　　Thermaltake（TT）曜越科技所推出的产品一直以来都是以品质优异著称，这次推出的TT 金刚QFan 750也不例外，扎实的整体设计做工以及品质上乘的元件用料都是一个好电源所必要的基本要素。独特的立体式五面进风散热设计和无边框散热风扇在保证电源正常散热的同时降低电源的噪声值，使电源达到静音的工作效果。

　　在通电负载测试上，TT 金刚QFan 750电源也相当不错，所有输出电路的最大偏离值均为超出Intel所规定的最大5%的范围，而作为电源重要的+12V输出电路偏离值仅为1.08%，体现出电源整体具有不错的稳定输出性能。目前这款TT 金刚QFan 750电源售价为799元，对这款电源感兴趣的朋友不妨继续关注这款电源的最新资讯。
