[电源]450瓦当600瓦用！振华金牌450W超频版

　　一切有频率的部件都有超频的可能，这也是超频发烧友的“理论基础”。

　　
　　我头一次听说“电源超频”的概念在康舒电源上看见的，在R8、i8等系列的电源上都贴着一个醒目的“持续超频100W”标签。

　　电源也超频？
　　更准确来说应该是“持续超功率100瓦”，R8后者i8电源在工作时不论那一侧的开关管都没有因为负载的增加而产生频率的变化。而对于今天测试的对象振华冰山金蝶450W超频版本来说，这个超频应该是指特供超频玩家的版本。

　　振华冰山金蝶450超频版
　　这是振华针对450瓦超频版做的一张宣传，非常清晰。超频是有风险的，对处理器来说可能会在某些场合下不稳定，严重时会频繁出现死机重启。
　　

　　
　　80PLUS金牌电源为什么能超功耗运行
　　对电源来说超频也会有所牺牲，但这种牺牲要区别对待。对普通电源来说（出货量最大的那些电源甚至包括大部分80PLUS白牌电源）超过额定功率后元件的发热会超过散热系统的配备，温度升高，如果在室温下运转可能情况会好一些，如果在机箱或者高温箱中，短期内也许不会出问题，时间长了对温度比较敏感的元件寿命都有不利的影响。
　　

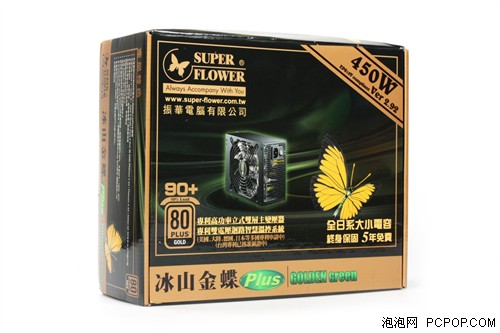

　　注意包装上的绿色字样“Plus”
　　而对那些追求转换效率的80PLUS金牌电源而言，超过额定功率后首先影响的是他们在各个百分比负载点上的转换效率，功率再继续提高才会涉及到影响元件寿命的问题。
　　
　　和普通版冰山金蝶外观很像
　　因为顶级转换效率的电源内的每个功率元件都工作在性能表现最好的区域，这样才能保证这枚电源可以通过80PLUS金牌等级的测试，而这些状态离它的满载状态还远。所以不出意外，当前80PLUS金牌电源在功率余量上都还富裕不少，只不过功率标得太高就过不了金牌认证的。
　　
　　采用14cm半透明风扇
　　我们用个更简单的例子来描述，你要求一个优秀的跳高运动员在保证越过杆的同时作出非常优美的动作，那他只能跳过180cm的高度；如果不要求优美程度，他可以轻松跳过220cm的高度，这才是他的实力。但如果你总是要求他跳240cm的高度，也许偶尔几次次可以，但长此以往他的腿就容易受伤，最后落下残疾。
　　
　　线材和普版冰山金碟450瓦一样
　　动作优美的要求就类似通过80PLUS金牌的要求，180cm的高度类似450瓦的功率，220cm是550瓦的功率，240cm就对应675瓦功率。
　　

　　
　　550瓦功耗烤8小时，600瓦烤1小时
　　我们把比较直观和重点的内容往前放，首先是这款电源在按550瓦100%满载时的烤机，我们从早上9点50烤机到下午17点50，大约8小时。

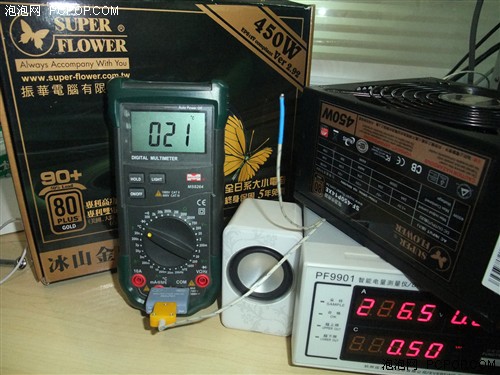

　　测试准备
　　室温21℃，电源待机不接平台时的功耗为0.5瓦，一会儿用我的手机（HTC Magic）来显示时间。

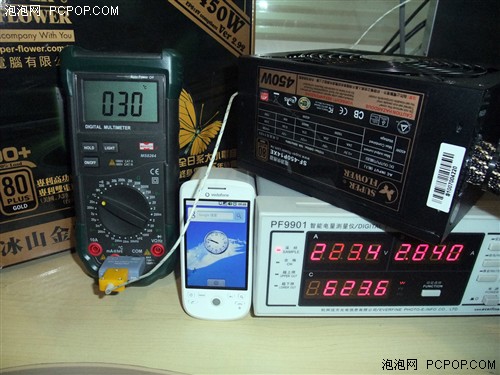

　　测试开始
　　测试开始，上午9点50开始烤机，实际输出的功耗为551.6瓦，功率表上的输入功耗为623.6瓦，转换效率88.45%左右。这是的出风口温度30℃。

　　8小时后的烤机结果
　　温度相对室温提升了15℃，功耗略微有一点上下浮动，转换效率基本维持不变。时间为18点50。

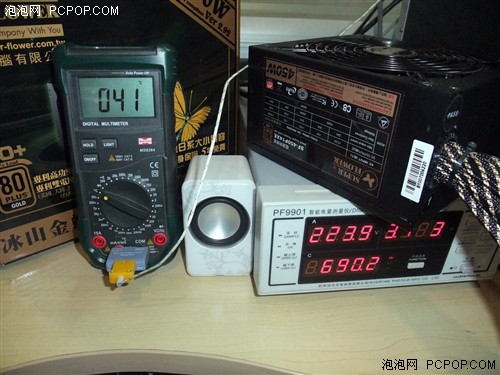

　　600瓦负载测试
　　我们又把输出功率提升到600瓦，这时实际输出功耗为599.6瓦，输入功耗690.2瓦，转换效率大约86.8%。一个小时后温度又上升了5℃，温升已经比较明显了，我就没有继续加负载。
　　这款电源接受了近9个小时的考验，前八个小时为550瓦负载，后一个小时为600瓦负载。一个450瓦电源当600瓦用，而且600瓦时的转换效率还接近87%，很不可思议的事情。
　　

　　
　　超额定功率100瓦后转换效率如何
　　我们先来看看这款额定450瓦的电源在550瓦额定功率下的转换效率表现，振华冰山金蝶这款450瓦电源在之前测试中是转换效率位列TOP3的水平。

　　转换效率对比
　　以550瓦做额定功率时，20%负载点效率提升得非常高，超过了90%，毕竟这相当于450瓦电源24.4%的负载了。最高效率效率超过92%，也是大号金牌的表现。只不过当功率继续增加，转换效率下降较快，100%负载时的效率为88.42%。

　　功率因数对比
　　我们虽然没有115V输入电压下的测试条件，但从220V电压下的测试结果看，这款450瓦金牌电源在跑550瓦负载参数时也极有可能超过80PLUS金牌认证的水平，即便没有通过也是因为满载时略微掉到87%的效率以下。
　　

　　
　　冰山金蝶450超频版电压稳定性测试
　　我们在来看看电压的变化，和以往的测试不同，这次我们需要关注的是在超过450瓦负载后，各路电压有没有快速跌落的情况。如果电源的功率不够，从各路电压就能看出来，超过极限后电压会不正常的快速下降。

　　12V输出电压对比

　　5V输出电压对比

　　3.3V输出电压对比
　　在超过额定功率100瓦后各路电压的变化仍然沿着原来的规律发展，而且请各位注意，红线是550瓦的负载，其中我们也测试了550瓦输出的110%负载，也就是605瓦负载！下一页中我们来验证一下这个电源在更高瓦数下的纹波是否超标。
　　

　　
　　450瓦电源在550瓦负载下的纹波
　　一些电源在接近额定功率时纹波也已经接近电源规范的上限，不过优秀的电源会有很多富余量，振华这款电源额定功率450瓦，在550瓦运行时纹波抑制的表现如何？
　　我们通过示波器观察纹波电压的峰峰值。这个数值越小越好，在Intel ATX电源规范中12V的纹波电压应该小于120mV，3.3V和5V应该小于50mV。


　　


　　550瓦负载下3.3V输出纹波36.3mv（上限50mv）

　　

　　
　　550瓦负载下5V输出纹波27.4mv（上限50mv）

　　

　　
　　550瓦负载下12V输出纹波70.1mv（上限120mv）
　　550瓦负载下纹波的表现比450瓦略逊，但依然都控制在电源规范以内，从纹波抑制的角度评价，这款电源在550瓦输出时没有任何要超标的迹象。
　　

　　
　　450瓦金牌电源超频版内部结构
　　冰山金蝶450瓦超频版和450瓦普通版均采用主动式PFC+SF29601控制的LLC半桥+12V同步整流，3.3V和5V直流降压的结构。

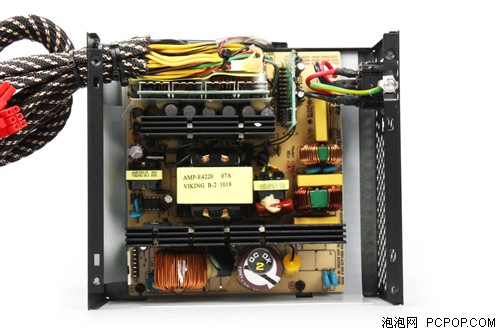

　　振华冰山金蝶450瓦超频版内部结构

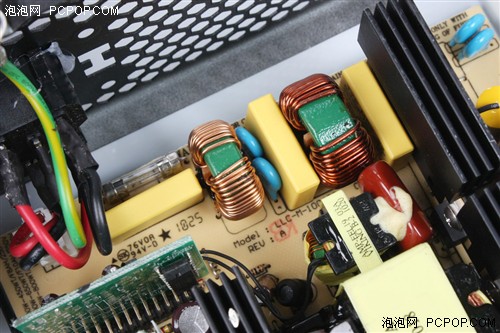

　　EMI部分做工
　　在EMI滤波电路上使用了三个X电容，两对儿Y电容（其中一对儿不在图中）两个共模电感，一个用白色热缩管包裹的保险管做输入的过流保护，浪涌吸收元件呢？往后看。

　　主电容
　　负责任的讲手中这枚超频版使用了日本化工的主电容，参数为耐压400V，耐温105℃，容量270uF。这些和普通版的电源一致。
　　

　　

450瓦金牌普版和超频版主开关管一致
    两颗电源都采用了一枚光宝的GBU806整流桥，就算以110V下满载87%的转换效率来算，这枚整流桥都可以支持760多瓦的功耗，超过450瓦非常多。

430瓦金牌整流桥

450瓦金牌整流桥
    450瓦超频版和普通版一样，LLC主开关管（没有拍到）使用了两枚IPI50R250CP，耐压550V，典型导通电阻0.25欧。

450瓦电源PFC开关管

碳化硅二极管
    450瓦的金牌PFC开关管使用了英飞凌的IPB60R165CP，漏源耐压650V，最大导通电阻0.165欧，25℃下可以传输21A电流，普通版和超频版一致。

　　
　　450瓦金牌普版与超频版二次侧差异
　　为了提高低压整流部分的转换效率，冰山金蝶450瓦采用了同步整流的方式处理12V输出，关于同步整流的介绍点击这里。具体实现方式是采用了4枚英飞凌的IPP040N06N3，TO220封装，耐压60V，导通电阻仅有3.7毫欧，可以通过90A电流。两颗并联做整流，两颗并联做续流。
　　
　　450瓦金牌同步整流
　　
　　450瓦金牌同步整流
　　450瓦普版电源和超频版450瓦在这里是一致的，采用同步整流后二次侧输出的富余量就非常大了，甚至是600瓦都可以采用这个设计。
　　
　　二次侧监控子PCB
　　两个版本颗电源在3.3V和5V输出上采用了完全一致的做法，VRM小板上的元件也是相同。
　　
　　输出线材的处理
　　

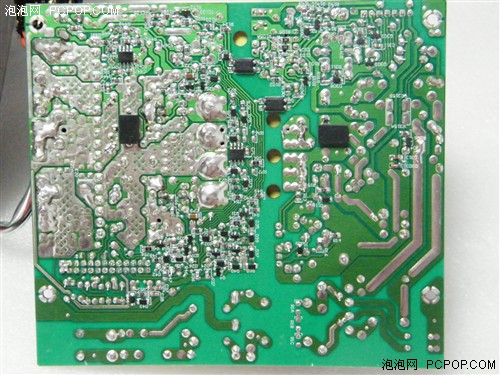

　　PCB板背部
　　PCB板的布局也是完全一致的，一圈对比下来冰山金蝶450普通版和超频版用料完全一致，这也是可以预料的，对于功率有余量而且转换效率又高过80PLUS金牌很多的电源来说，深挖一下它的应用潜质就可以成为一个超频版电源了。
　　    编辑总结：
　　我们从不推荐对电源超额定功率使用，因为这和很多厂商标注“峰值功率”的做法是一样的。
　　但对于振华冰山金蝶450瓦超频版来说，经过8小时550瓦的烤机，1小时600瓦负载的烤机后让我们也没有发现电源有不稳定的迹象。
　　这款电源是可以运行在550瓦负载的，而且在这个负载下的转换效率很有可能也是80PLUS金牌的水准，如果不是也超过银牌等级一大截。
　　振华金牌超频版并不比它的普通版包含更多的技术，但这一宣传举措应该可以让更多的观望中的潜在消费者明白“原来小瓦数金牌电源并不只是效率高、堆料多、功率小的YY之物，倘若您愿意舍去一些效率（从90%降到87%）的话，他们完全可以安全运行在更高负载下。”而从性能和做工上对这个电源的全面总结，各位可以参考这里。最后需要补充的是普通版和超频版的售价一样。■
　　
参考价格：￥599
