[主板]消光黑+双卡！技嘉P67A-UD4全国首曝

　　技嘉在日前公布了全部12款6系主板，其中基于P67芯片组的产品就占了8块之多。这次在6系列主板的研发中技嘉一改往日的沉稳路线，采取了“视觉系”的战术，这也就是为什么这8块P67主板中有五块都是采用消光黑的PCB设计了。
　　
　　
　　之前我们曾向大家介绍过这8款P67主板当中的一款——P67A-UD3R，而它的规格升级版——P67A-UD4今天来到了泡泡网评测室。我们在细细品味这款技嘉黑色系主板之前，先来看看它的具体规格吧。
　　

　　
　　技嘉P67A-UD4基本规格解析
　　
　　P67A-UD4整张主板采用了不同于以往海蓝色的PCB设计
　　
　　供电部分，以分组来看应该是6+2相设计
　　
　　四条DDR3内存插槽，最高支持到DDR3-2600（超频后）
　　
　　双PCI-E插槽，第一条是全速x16，第二条x8，满足于SLI和Crossfire的应用
　　
　　六个SATA接口，其中四个为SATA 3Gbps，两个为SATA 6Gbps
　　
　　I/O接口，主板在以往接口种类中增添了eSATA III的支持
　　

　　
　　技嘉P67A-UD4板载芯片
　　接下来我们来看看这张主板的板载芯片部分：
　　
　　

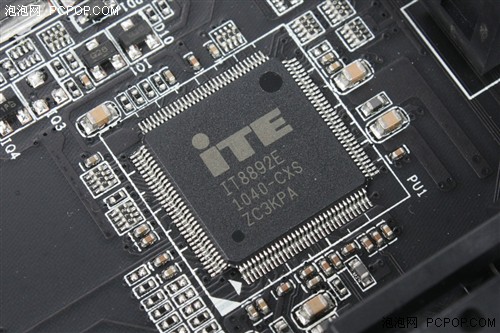

　　来自联洋ITE的IT8892E，作用是将P67芯片所提供的x1规格的PCI-E转化成PCI插槽，以方便传统设备的使用。
　　
　　

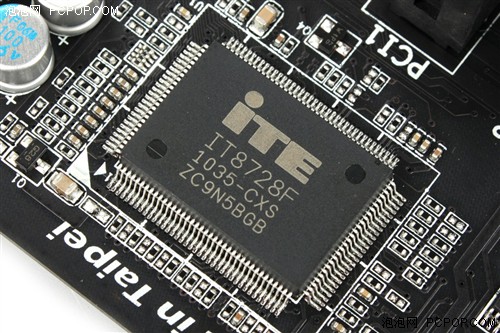

　　同样来自联洋的IT8728F监控芯片
　　
　　

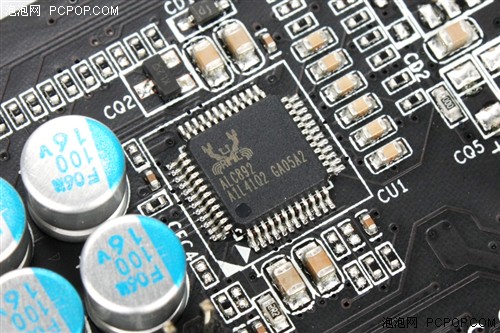

　　瑞昱科技的Realtek ALC8928声道音频芯片
　　
　　

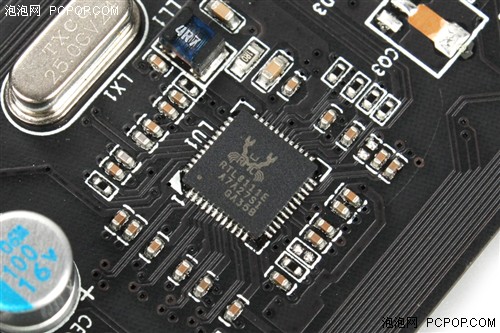

　　瑞昱科技的RTL8111E千兆网络芯片
　　
　　

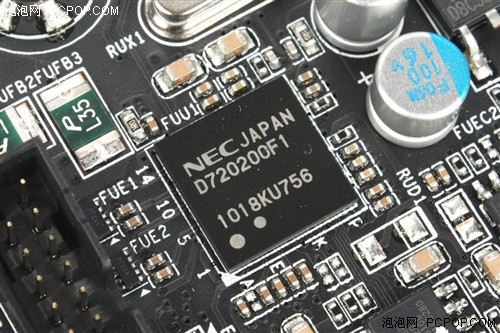

　　P67A-UD4在UD3R的基础上加入了对前置USB 3.0的支持，原来UD3R上的空焊位被一颗NEC D720200F1填补上了。
　　
　　

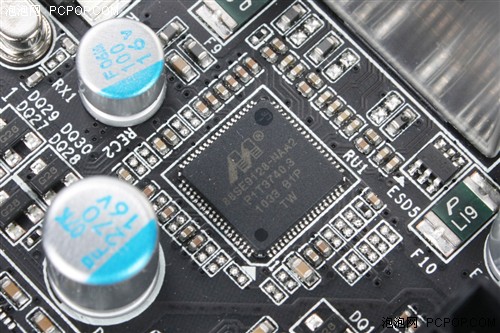

　　来自Marvell的88SE9128 SATA 6Gbps芯片，为背后I/O提供eSATA 6Gbps支持。
　　

　　
　　技嘉P67A-UD4板供电分解
　　最后我们来看看这款主板的供电分解：
　　
　　
　　在去掉供电散热之前我们还不太确定到底是几相式的组合，而揭开之后则豁然开朗了。两种Driver MOSFET的组合方式也让我们基本确定这款主板是6+2相的设计：6相处理器供电和2相内存控制器供电。
　　
　　
　　ISL6322G供电芯片，负责为内存控制器提供两相供电
　　
　　
　　ISL6366，处理器的6相位频段调控芯片，控制6组MOSFET脉动开关
　　好了，这款主板的规格和芯片就先介绍到这里，稍后我们会为大家献上这款P67主板配合SNB处理器的基本性能和超频测试。■
