主体结构改造完成 Coolone的MOD原文中并没有大量设计制作过程的图片和文字介绍,可以看出对于他来说更多是关注艺卓而非动手,下面是一部分制作中的图片。
安装电源

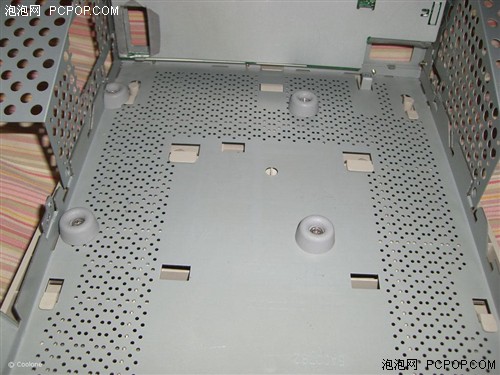

钉位和走线区域
显示器原来的结构还是十分贴合机箱设计的,在底座附近的下陷区域刚好可以容纳下电源,不过原结构中底部并没有大面积散热网孔,希望Coolone给Tt Qfan提供了呼吸的空间。电源插头的接口位于显示器左侧,还好隐藏在凹下的底部不会显得过余影响美观。

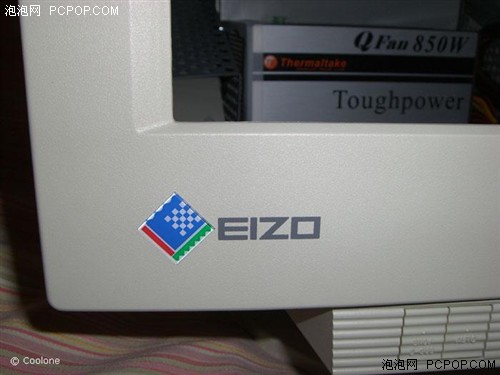

焦点是艺卓

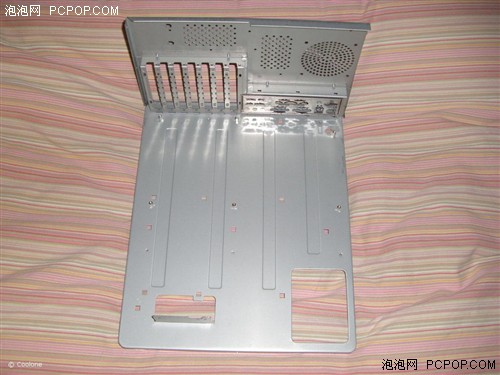

主板托架

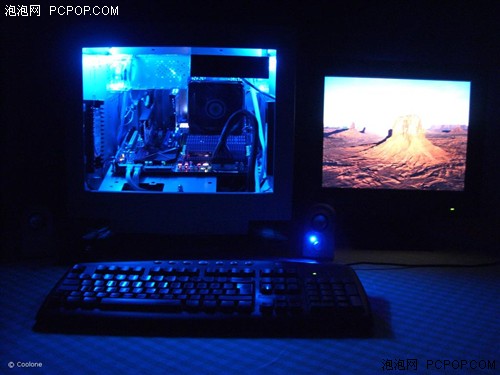

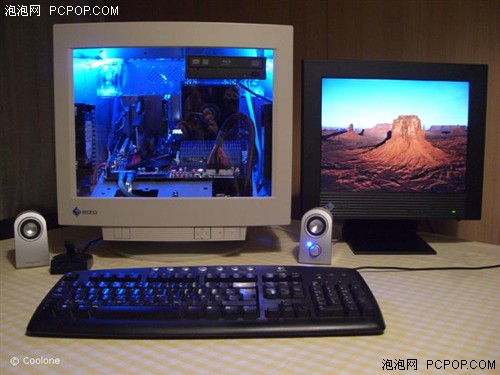

安装完成
透明亚克力

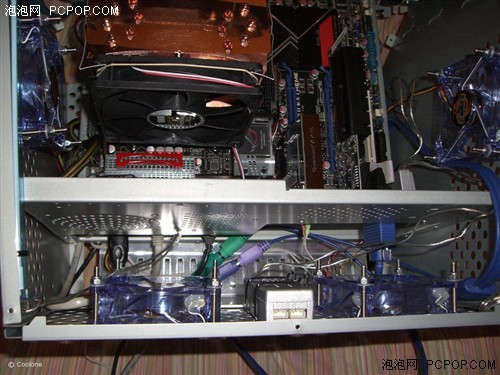

Coolone直接使用某款机箱的主板托架,并把它安装在了电源上方,这样在底部还留有走线空间,对内部结构利用十分合理,看到这里相信大家都很惊讶于CRT的内部空间。为了更加安全和美观,在显示器的前面安装有透明亚克力板,相当于把屏幕罩还给了艺卓。
