[显卡]核心1GHz才是起点！游戏高手6850测试

　　AMD为了让更多A卡品牌拥有更大的发挥空间，非公版HD6800系列与公版产品一同走向市场。当然非公版产品上，既有以成本为重的型号，也有超公版和超频设计的型号。今天我们将要介绍的就是来自盈通的游戏高手R6850，一款天生就流着纯正超频血液的显卡。
　　● 回应玩家心声 开拓超频新纪元
　　不得不说，时过境迁，盈通在产品设计理念上，突破了原有的贴牌走量从而引入极具特色的GAME MASTER（游戏高手）系列。在2010年盈通推出的游戏高手R5750/5770相当成功，凭借优秀的性价比、默认超公版的性能和黑磁晶体电感等豪华用料赢得了广大玩家和用户的青睐，同时基于AMD的游戏高手系列显卡也确立起在玩家心目中的地位。
　　
　　
　　此次盈通游戏高手R6850系列产品共有1GB和2GB两个版本，本次收到的为1GB版本。为了让所有用户真正体验到这款显卡的实力，我们下面就来做一个全面的分析和测试，包括风冷加压超频。
　　

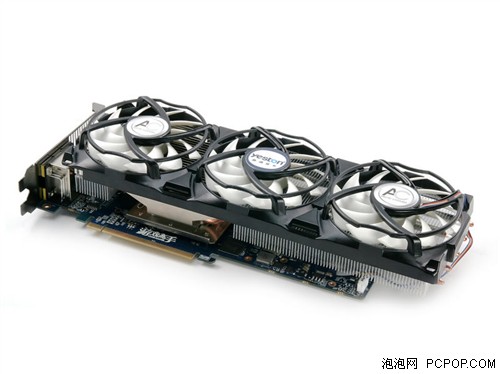

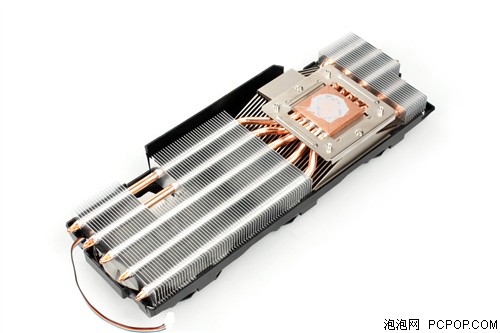

　　盈通游戏高手R6850搭载瑞士AC Xtreme散热器，内置3枚风扇和5根热管，此前曾被超频版GTX480（号称可以煎鸡蛋的发热怪兽）和HD5870使用，可见其散热能力非常强大。AC Xtreme从外观上看硕大彪悍，其采用了F.I.N穿钉技术，结合大面积铝制鳍片可以达到很好的散热效果。散热底座采用了成本较高的铜底热管设计，相比常见的H.D.T工艺，导热效率更高，可以压制高达300W的发热量，由于配备了三枚PWM超静音风扇，转数极低时就可以产生巨大风量，对于温度以及噪音的控制都非常良好。
　　

　　
　　豪华的8+1+1相供电设计

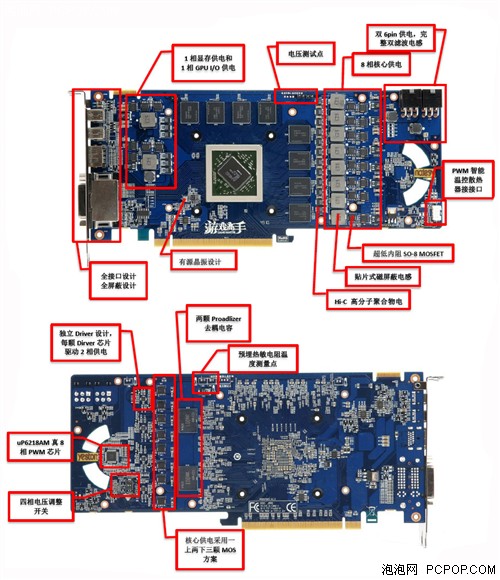

　　拆掉散热器后，整块PCB完全展示在大家眼前，长度也相当惊人，一眼望去最显眼的就是游戏高手R6850拥有目前最豪华的8+1+1相供电设计，这是其他品牌目前无法企及的。
　　
　　显卡背面，游戏高手R6850不仅提供检测电压功能，还增加了检测手动检测温度的功能。其中，增加的温度测量点利用预埋热敏电阻精确测量预设区域温度，并且盈通特意在PCB上设计汉字标准，方便中国DIY玩家的使用，显得倍感贴心。
　　

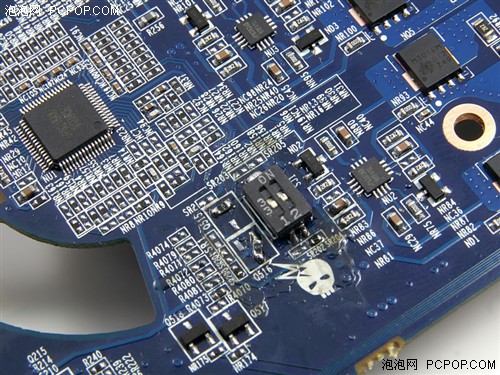

　　除了检测点，该卡PCB背部还有一个小工具，就是只为超频而生的Manual Voltage System！该系统由2个开关组成，提供了四相电压调节功能，类似于高端主板的主动式供电调节功能，四种电压设置可通过拨动不同的开关轻松调整（1.175V，1.200V，1.225V，1.250V）。AMD显卡的电压调节一直是玩家的心病，而盈通Manual Voltage System的可调节电压功能，确实满足了超频爱好者的需求，是DIY玩家翘首期盼的最佳回应。
　　
　　该卡默认视频接口与公版HD6850保持一致，为双DVI+HDMI+双Mini-DisplayPort的组合，支持DisplayPort 1.2+HDMI 1.4标准，完美享受 AMD独家宽域技术，实现高达6屏的输出，强大性能得以尽情释放，AMD旗下高端的HD6900系列同样使用这一接口组合。
　　

　　
　　游戏高手相比公版的改进
　　盈通游戏高手R6850完全采用了非公版设计方案，PCB颜色为游戏高手系列惯用的深蓝色。这块PCB可是经过盈通精心设计并不吝成本打造的，长度上超过公版HD6850不少。从原料布局上来看也非常饱满，整体显得非常有档次，并特别采用有源晶振设计方案，频率精度比无源晶振更高，时钟信号更准确。
　　
　　
　　核心方面，盈通游戏高手R6850和公版HD6850一样，基于代号为Barts Pro的40mm制程核心设计，内置960个流处理单元与32个光栅处理单元。显卡支持DirectX11、Shader Model5.0、优化细分曲面、形态抗锯齿、改进的各向异性过滤与HD3D等3D游戏技术，还支持UDVD3、AMD APP与蓝光3D等多媒体加速技术；还支持与DisplayPort 1.2a、HDMI 1.4、宽域等显示技术。
　　
　　
　　

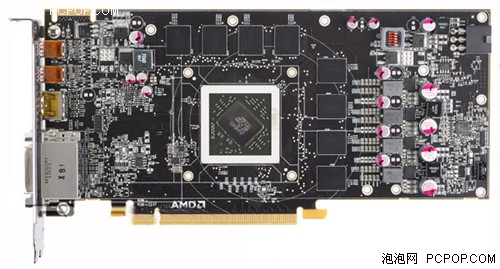

　　盈通游戏高手R6850显卡采用了8+1+1相供电，而公版HD6850只采用了4+1+1相回路供电。在用料方面盈通R6850游戏高手全部采用了全贴片磁屏蔽电感、黑色聚合物电容以及SO-8低阻MOSFET，MOS数量为每相三颗，正面2颗，背面一颗，组成一上两下供电方案。这样的设计让游戏高手R6850供电单相最大过流能力约40A，总过流能力320A，是公版四相设计过流能力的2倍，其极限频率相当值得期待。
　　
　　
　　
　　在显卡背部，盈通游戏高手R6850核心供电采用了UPIuP6218AM真8相高精度PWM芯片，这颗芯片普遍用于两千元级别顶级主板上，支持最新的英特尔VRM11.1，每相供电采用了外置Driver式驱动，每颗uP6202芯片独立驱动2相供电，相比传统内置设计温度更低，驱动更精确。这对超频时提供稳定的供电大有裨益。而公版Radeon HD 6850则使用了1颗CHiL CHL8214 PWM控制芯片，该芯片只可控制最多4+1相供电回路。相比之下盈通游戏高手R6850使用了更高的供电相数，其PWM芯片自然采用了更高规格的。
　　
　　盈通R6850游戏高手显卡内置现代高速GDDR5显存，采用和公版一样的0.4ns的颗粒，单颗规格为32Mx32bit，8颗共构成1GB/256bit的规格，频率为820/4200MHz，频率比公版的775/4000MHz有所提高。不过超频潜能才是盈通 R6850游戏高手显卡的最大亮点，后面将做详细测试。
　　

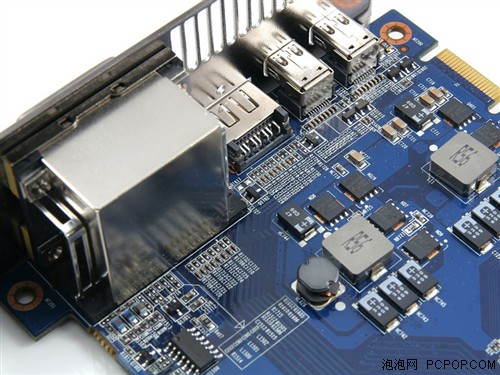

　　盈通R6850-1024GD5游戏高手显卡的接口部分保持公版一样的水准，全部采用了完整全屏蔽接口设计，具备EMI金属屏蔽罩，增强了对高频电磁的抗干扰能力。
　　

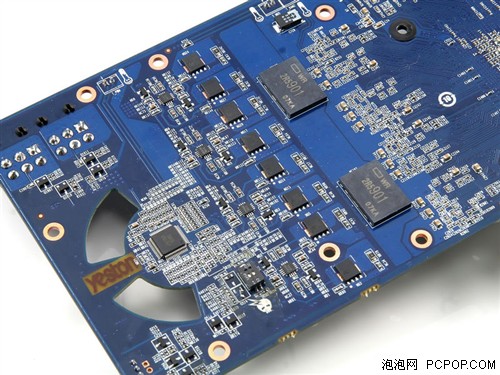

　　供电背面设计，可以看到整齐的8颗MOS。另外，这款显卡还采用了独立的外置Driver驱动，每单个Driver可以驱动2相供电。显卡PCB背面布置了两颗Proadlizer去耦电容，公版则没有这样奢侈的用料。去耦电容能大大降低电源噪音，极高的蓄电量以及超高速的充放电效率，可大幅提升超频能力与稳定度，尤其在高频下能仍保有低杂讯，极低的ESL/ESR电阻值可使反向电流减少，提高供电效率，让电源更流畅的通过。
　　

测试模式与测试方法介绍

　　
　　DX11理论：《Heaven Benchmark 2.1》
　　游戏介绍：Unigine Engine率先发布了首款DX11测试/演示程序——Heaven Benchmark，其中大量运用了DX11新增的技术和指令，看来在新版3DMark面世之前，Heaven将会是DX11性能测试的最佳选择。
　　
　　画面设置：2.1版本进一步强化了Tessellation技术的应用，细分精度更高，画面更上一层楼，测试时所有特效全开最高，包括Extreme级别的Tessellation。
　　测试方法：自带Benchmark。
　　
　　《天堂》2.1加入了Extreme模式Tesselation的支持，在这个模式下最考验的就是显卡的DX11 Tesselation性能，盈通游戏高手R6850领先公版10%以上。
　　
　　

　　
　　DX10理论：《3DMark Vantage》
　　游戏介绍：3DMark Vantage所使用的全新引擎在DX10特效方面和《孤岛危机》不相上下，但3DMark不是游戏，它不用考虑场景运行流畅度的问题，因此Vantage在特效的使用方面比Crysis更加大胆，“滥用”各种消耗资源的特效导致Vantage对显卡的要求空前高涨，号称“显卡危机”的Crysis也不得不甘拜下风。
　　
　　

　　
　　画面设置：3DMark Vantage中直接内置了四种模式，分别为Extreme（旗舰级）、High（高端级）、Performance（性能级）和Entry（入门级），只有在这四种模式下才能跑出总分，如果自定义模式就只能得到子项目分数了。我们为这次的顶级卡对决选择了最高的Extreme模式，它其实就是最高画质1920x1200分辨率再加上4AA16AF模式。
　　测试方法：N卡支持PhysX，在CPU测试子项中成绩会翻几倍，最终总成绩会提高一些，但并不会影响GPU测试子项的成绩，因此在测试中保持默认驱动设置，PhysX是开启的。
　　
　　3DMark Vantage更加偏重于像素着色器的性能，盈通游戏高手R6850领先公版的幅度已经接近10%。
　　

　　
　　游戏高手R6850鏖战热门游戏
　　● DX11游戏：《尘埃2》
　　
　　● DX11游戏：《异型大战铁血战士》
　　
　　● DX11游戏：《战地:叛逆联队2》
　　
　　● DX11游戏：《地铁2033》
　　
　　● DX10游戏：《孤岛危机:弹头》
　　
　　从测试结果可以看到，盈通游戏高手R6850凭借高频率的优势，在大部分游戏中领先公版产品已经达到了10%左右。
　　

　　
　　温度测试：待机37度
　　前面我们已经介绍过盈通游戏高手R6850采用了AC出品的具有5根热管3个风扇的GTX散热器，这款散热器对于温度以及噪音的控制都非常良好。下面我们就测试一下采用这款散热器的盈通游戏高手R6850发热量究竟如何。
　　● 待机温度37度
　　
　　● 满载温度52度
　　
　　从测试结果上看盈通游戏高手R6850的表现还算令人满意，在待机情况下频率自动降为100/1200MHz，因此此时的温度较低，为37度。而在满载时，温度上升至52度，稍稍低于其他同类产品。
　　

　　
　　超频测试：风冷达1.07GHz！
　　通过我们上面的测试不难看出盈通游戏高手R6850在游戏应用中相对于同类产品的优势比较明显，这主要得益于HD6850核心的构架优势以及产品本身的良好做工。而在超频方面，这款游戏高手R6850则完美的展现了40nm核心的巨大潜力，最终攀升到了核心1070MHz的成绩！奢华的用料，强悍的散热，人性化的超频系统，盈通对这款游戏高手R6850的精雕细琢，换来了实质上的巨大提升。
　　
　　当两个拨片都在底部时，核心电压为1.175V；当拨片1在on位置，拨片2在底部时，核心电压为1.200V；当拨片1在底部，拨片2在on位置时，核心电压为1.225V；当两个拨片都在on位置时，核心电压为1.250V。那么这款产品究竟超频能力又将如何呢？下面我们就来测试一下！(超频软件使用AMD GPU CLOCK TOOL，可突破驱动上限)

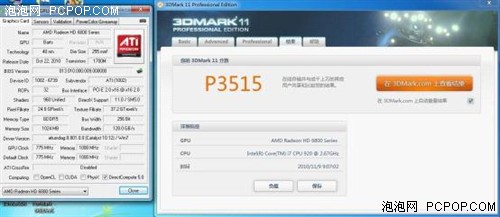

　　● 超频前 核心1.175V(默认电压)
　　
　　● 超频后 核心1.175V(默认电压)
　　
　　由测试结果可以看到，盈通游戏高手R6850在风冷的情况下，默认电压1.175V时核心频率即可轻松达到1010MHz，显存则达到1100MHz（等效4400）；

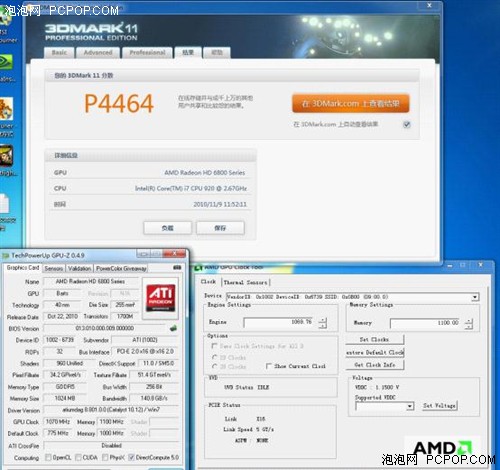

　　● 超频后 核心1.250V(加压)
　　
　　利用GPU电压调节系统稍加电压至1.250V时，游戏高手R6850核心最终攀升至1070MHz，显存则达到1100MHz（等效4400）！并全部通过3D mark 11测试，此时显卡的状态依然相当稳定，整个测试过程中并未出现花屏丢帧的现象发生。
　　所谓天空才是极限，盈通游戏高手R6850的超频性能确实令人赞叹，这些得益于很多原因（用料，设计，散热等等），然而这款显卡更传达着游戏高手的一个理念，拥有强大的供电规格和足够的可玩性作为基础，去追求更高频率，这何尝不是一个显卡玩家的乐趣所在呢？况且这款显卡不论外观还是规格都足够YY，整体气质上颇有HD6850卡王的气质。
　　
　　我们有理由相信，这款显卡到了玩家手里一定能达到更好的成绩。目前该卡零售价定为1399元，而用料、做工、性能、散热等方面均为同级翘楚，盈通游戏高手R6850性价比之高不言而喻，喜欢超频，追求品质的玩家，你能找出犹豫的理由吗？■
