[电源]威刚电源长啥样？ 850瓦铜牌新品拆解

　　威刚作为全球知名存储应用厂商大家都十分熟悉，然而在核心的业务之外，提到威刚电源很多人就要显得陌生了。其首款电源出现在10年的COMPUTEX上，目前共有HM-550W、HM-650W、HM-750W、HM-850W以及最大功耗的HM-1200W五款，它们全部使用模组化接线设计并通过了80PLUS铜牌认证，从瓦数来看现阶段产品都定位在中高端。
　　
　　

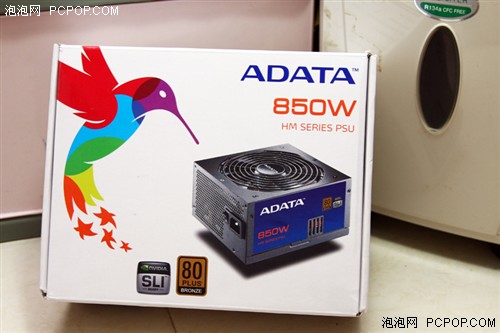

　　亮彩电源包装
　　威刚HM-850W包装上的新蜂鸟LOGO非常显眼，多色彩搭配象征了威刚多元化的市场策略，和此次进军电源行业很贴切。
　　
　　风扇LED很重要
　　

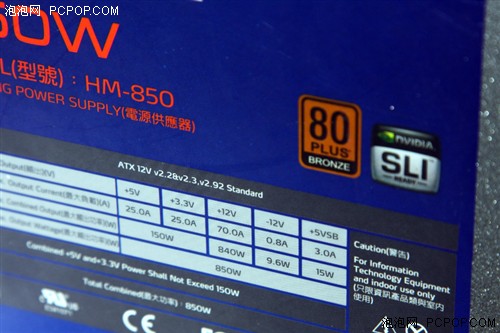

　　包装盒上参数部分
　　

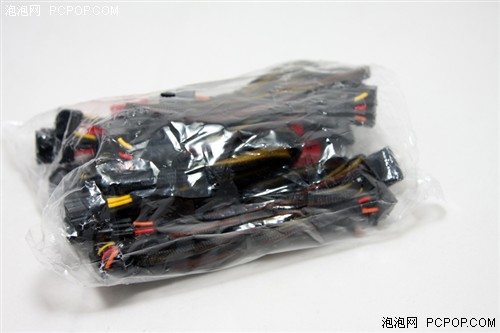

　　一大捆线材
　　包装盒上印有有一个很重要的技术特性，甚至被安排在了80PLUS认证和全日系电容等参数的前面。该系列电源的双滚珠轴承风扇使用三色LED设计，绿蓝红三种颜色分别对应着电源出于低/一般/高负载状态，让平台供电更加一目了然。
　　

　　

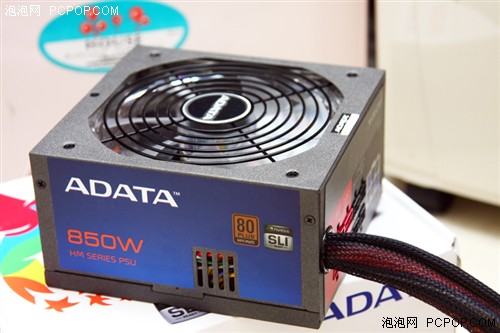

　　电源铭牌配色很是鲜艳
　　威刚HM-850W电源的外观也很鲜艳，其铭牌以及模组接线部分均有多种色调装饰，但也不会显得过于凌乱。电源并非使用全模组设计，CPU以及主板的供电还是由输出端直接拉出。为防止线材接错，模组接口处印有文字提示，而且不同形状也避免了该情况的发生。
　　
　　侧面也有散热孔
　　

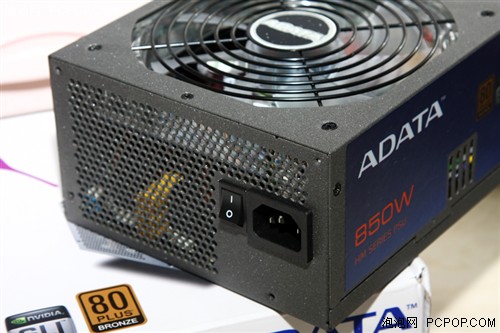

　　开关部分
　　

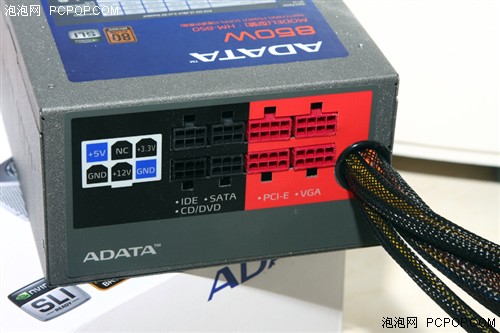

　　模组化接线
　　

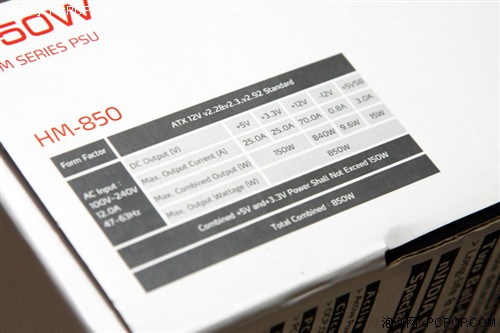

　　电源上的参数铭牌
　　电源的额定功率和型号一样为850瓦，单路12V提供了70A的电流，可以提供最大840瓦的输出能力，达到了额定的98.8%，这样的性能足以满足绝大多数主流平台。
　　

　　
　　全日系电容保障稳定工作
　　电源风扇使用悦伦D14BH-12，这款14CM风扇在很多电源上都可以看到，拿下风扇后电源内部黑压压一片，线材尾端、电子元件上都套有黑色热缩管，散热片也使用黑色涂装。从变压器上CWT三个字母我们可以知道这款电源为侨威代工。
　　

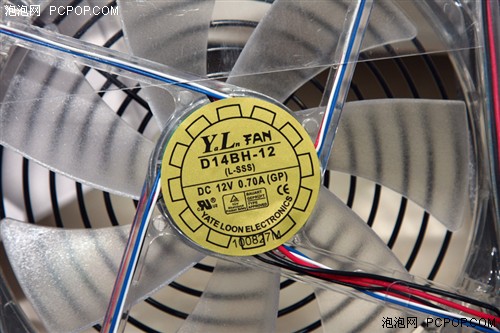

　　14cm风扇
　　

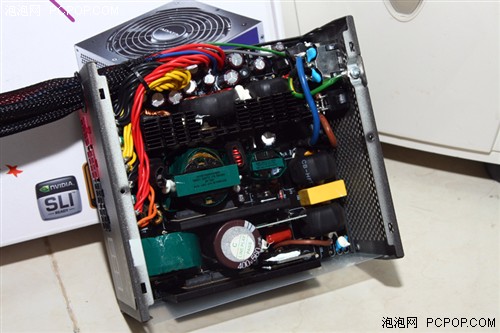

　　内部情况
　　

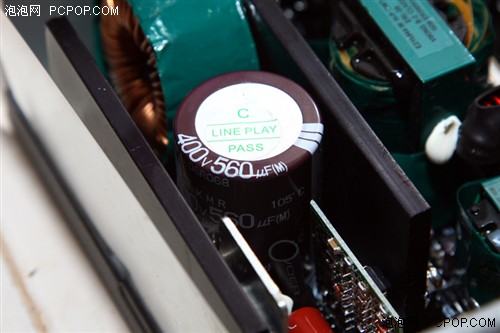

　　日系主电容
　　

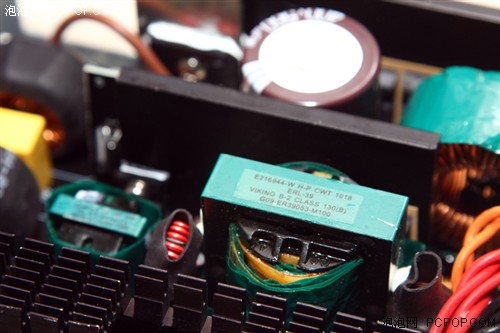

　　变压器特写
　　

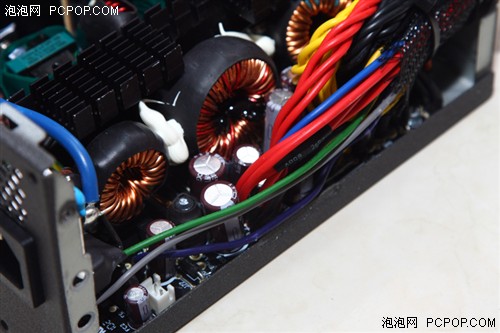

　　输出电路部分
　　HM-850W的主电容为嘉美工KMR系列，耐压400V耐温105℃，容量560uf。输出部分为NCC KZE系列电容，全部日系电容保证了它的稳定性能。■
