[CPU]AMD Phenom II X2 550 BLACK评测

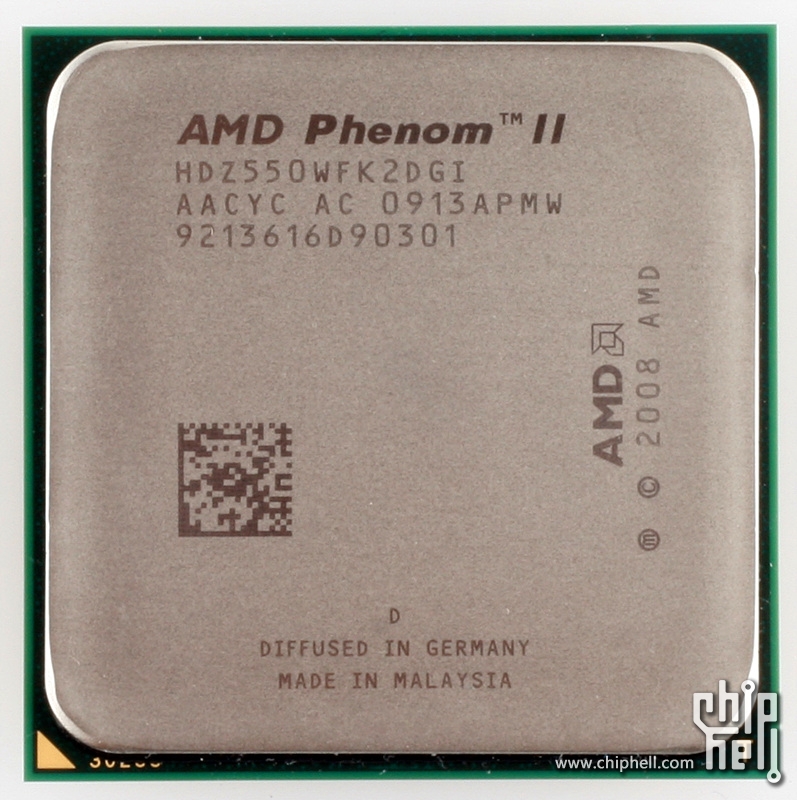

      Phenom II系列双核 550 Black的发布成为AMD Black家族最新双核产品,拥有3.10G的高频率,完整的6 MB三级缓存主要瞄准对手的Intel E7400,在800元左右的主流CPU市场掀起新的波澜.


[url=http://www.chiphell.com/data/attachment/portal/201005/28/201518icr387ne1l73ifl3.jpg][/url]

        Phenom II系列处理器使用45 nm SOI工艺制作,属原生四核心,三核心和双核心产品均由四核心芯片屏蔽当中较弱核心而成.架构沿用K10的设计,每个核心的第一级缓存和第二级为64+64 KB (资料缓存和指令缓存) 和512 KB,使用128-bit位宽的浮点运算单元并支持SSE4a指令集使浮点运算效能提升,而且每个核心能使用独立频率运作,不过Phenom II系列产品加大了共享式第三级缓存至最大6 MB并降低了两周期延迟,使其缓存效能方面比第一代Phenom产品有些微改进.


[/url]

        Phenom II跟Phenom系列处理器产品集成两个64-bit的内存控制器,每个拥有各自的物理内存定址,能在高度多线程环境下更有效运用可用的内存频宽.内存种类支持双通道DDR2和DDR3 (DDR3支持只限AM3插座产品),最高支持DDR2-1066及DDR3-1333的频率.


[url=http://www.chiphell.com/data/attachment/portal/201005/28/201649z22paybjml1jnp1o.jpg]

        K10构架的处理器支持双供电面 (Dual power plane),一个供电给处理器核心,另外一个供电给处理器内置的内存控制器,故优质的AMD K10/K10.5平台主板均支持双供电面,均会有额外的一相或以上供电给处理器的内存控制器,这就是部分AMD平台主板 (尤其是高端主板) 为什么标示“8+1相供电”的原因,而从AMD的文档显示,使用双供电面的处理器热设计功耗 (TDP) 会比使用单供电面 (Single power plane) 为低.用家可以使用一个名为K10Stat的软体去查看自己的Phenom II处理器现在正在使用什么的供电模式，再对照AMD方面的资料从而初步了解自己处理器的TDP数字，去选择散热方案.


[/url]

        节能技术方面,除了K10构架增加的时钟门控以停止部分闲置电路的时钟外,Phenom II处理器支持C1E处理器电源状态和,Cool'n'Quiet 3.0节能技术.以上两种均是高级配置与电源接口 (ACPI) 里定义的处理器电源状态和性能状态,其中C1E电源状态又叫“增强停止状态” (Enhanced Halt state),这个电源状态首次出现在Intel的Pentium 4 5xxJ系列处理器之上,而AMD方面,Phenom II产品线则是公司首个产品线支持这个电源状态.跟普通的C1/C2等的停止状态比较,C1E不会像以往的停止状态那般把处理器的时钟停止而需要较长时间恢复至C0状态 (“正常运作状态”),同时以往的停止状态因为只停止处理器的时钟使其电流值降低,但电压却没有任何的降低,而且不会在程序运行的状态下呼叫“停止”指令,故节能效果不大.C1E的引进则是同时降低处理器的倍频和电压,但不会停止处理器的时钟,故从这个电源状态下能较快恢复至C0状态,且节能效果较佳.


[url=http://www.chiphell.com/data/attachment/portal/201005/28/201758j25uxuzpxuupa2ej.jpg]

        至于Cool'n'Quiet技术,在这个处理器产品线上已经演变至第三代了.到了这一代,在基本的理器效能状态根据处理器的占用程度变换以外(改变处理器的频率和电压),更添加了AMD精明缓存提取技术(AMD Smart Fetch Technology),在处理器闲置时复制所有第一及第二级缓存的资料到第三级缓存里,然后关闭相关的处理器核心(及其对应的第一及第二级缓存),在处理器需要再次开启处理器核心处理相关资料的时候才复制回第一及第二级缓存,以达致节能效果.


[/url]

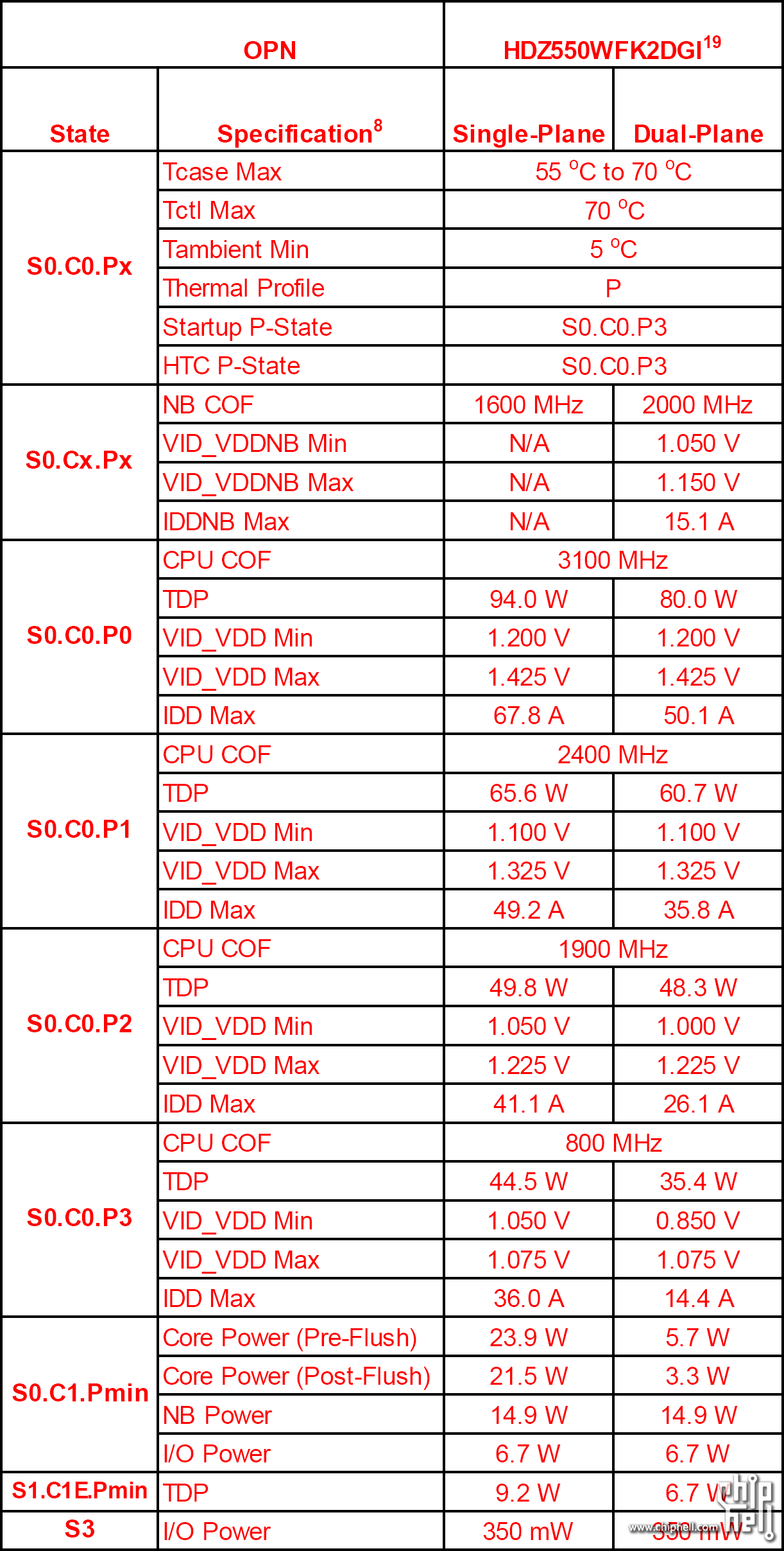

        根据AMD官方文档,处理器正常效能状态P0的频率和电压为3.1 GHz@1.2-1.425 V.而在双供电面下,Cool'n'Quiet技术支持的三个处理器效能状态分别为P1：2.4 GHz@1.1-1.325 V,P2：1.9 GHz@1-1.225 V,和P3：800 MHz@0.85-1.075 V.而在相同环境于C1E电源状态下,处理器的热设计功耗为6.7瓦特.


[url=http://www.chiphell.com/data/attachment/portal/201005/28/201902beqqzqoq8iu8qu2u.png]

        在系统总线方面,Phenom II产品支持HyperTransport 3.0技术,最高达2 GHz,换算成合计16 GB/s的系统频宽.计算DDR3-1333内存的21 GB/s频宽,最多可达37 GB/s系统频宽.而计算DDR2-1066内存的17.1 GB/s频宽,也有33.1 GB/s的系统频宽.

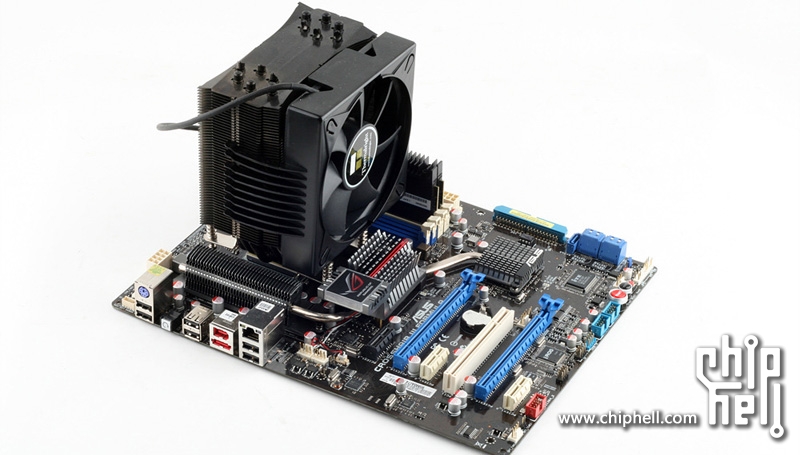

测试平台

处理器
    AMD Phenom II X2 550 Black 3.10G (200*15.5)
    Intel Core2 Duo E7400 2.80G (266 x 10.5)

散热器
    Thermalright U120E Black
    Thermalright TR-FDB-1300 (1300RPM)

主板
    ASUS ROG Crosshair III Formula 790FX+SB750
    ASUS ROG Maximus II GENE P45+ICH10R

内存
    Corsair TR3X6G1600C8D DDR3 1600 2Gx2 (8-8-8-24)
    Corsair TWIN2X4096-8500C5D DDR2 1066 2Gx2 (5-5-5-15)

硬盘
    WD Raptor 1500ADFD 150GB

显卡
    ATI HD4890 1GB  (850/3900MHz)

电源
    PC Power & Cooling Turbo Cool 1KW-SR 1000W

显示器
    DELL UltraSharp 3008WFP 30"

系统
    Microsoft Windows Vista x64 SP1

驱动
    ATi Catalyst 9.6

软件
     DirectX End-User Runtimes (March 2009)

测试软件
    Cinbench R10 64bit
    PCMark Vantage 64bit
    3DMark Vantage
    Super Pi
    wPrime
    Everest
    SiSoft Sandra
    WinRAR 3.9 64bit

测试游戏
    Crysis Warhead v1.0
    Far Cry 2 v1.0
    Stalker Clear Sky v1.5
    Enemy Territory Quake Wars v1.5
    Unreal Tournament 3 v1.2

其它软件
    FurMark
    SP2004
    Core Temp 0.99.4
    Deep Blue.HDTV.1080P.H264.DTS (22.1 Mbps)

       在所有测试中Phenom II X2 550 BLACK所表现出的性能实力完全可以与E7400抗衡,特别是内存带宽方面,凭借着内建DDR3内存控制器的Phenom II系列明显胜出.

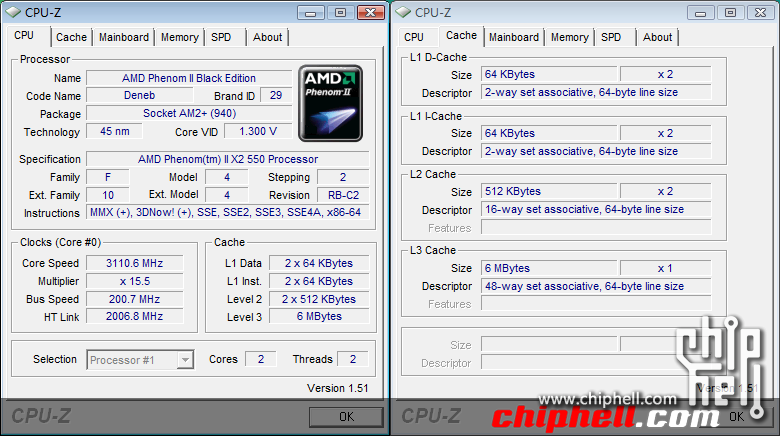

CPU-Z截图:

[/url]


[url=http://www.chiphell.com/data/attachment/portal/201005/28/202033u006egy0e60guvg6.png]

      高清回放我们测试的是CPU在高清软解码时的CPU占有率,片源是著名的高码率[深蓝] 1080P的一个片段,测试结果显示Phenom II X2 550 Black与Intel Core2 Duo E7400几乎处于同一水平,都可以满足高码率HDTV软解码播放.


[url=http://www.chiphell.com/data/attachment/portal/201005/28/202105fvpjmevheaav97hc.png][/url]

       我们在超频测试中发现Phenom II X2 550 Black并不吃压,也就是说,当超频达到3.80G之后,无论我们再怎么加压都不会有明显的提升幅度,当然,超频与CPU的体质差异有关,3.80G只能算是为平均值,不排除体质好的CPU达到4G或者更高.在使用SP2004满负载持续1小时之后,我们惊讶的发现CPU的温度比我们预期的要低很多,此时室内环境为32摄氏度,温度却只有43摄氏度,要知道如果是将Intel的E7400超频至3.8G满载1小时的话,温度很有可能会在60摄氏度左右.


[url=http://www.chiphell.com/data/attachment/portal/201005/28/202132gl9yyyoay9575l7o.png][/url]

       AMD Phenom II X2 550 Black在上市之后便立刻传出了可破解成四核的消息,我可以很负责的告诉大家,这的确是千真万确的!其实在一开始的产品介绍中我们已经提到,AMD Phenom II X2 550 Black之所以是双核其实是通过将AMD PhenomII x4中屏蔽两个物理核心而来,只要通过主板的BIOS中修改Advanced Clock Calibration (ACC)此项参数,便有希望将双核变成四核,具体步骤如下:

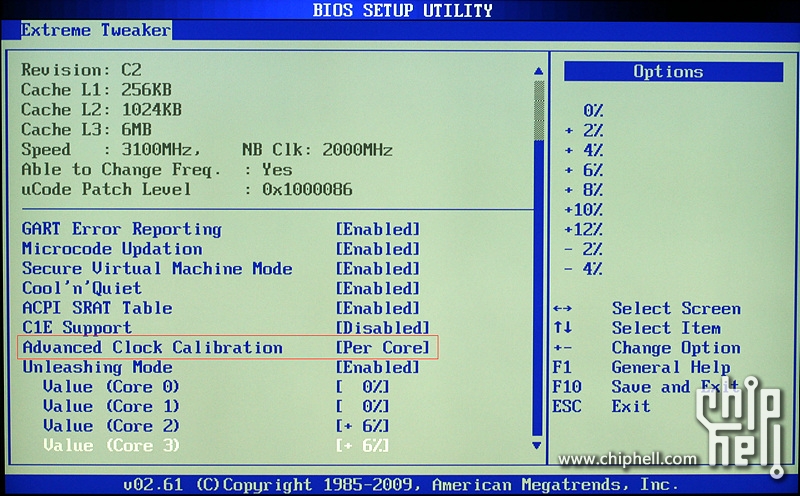

BIOS的CPU选项中找找到Advanced Clock Calibration (ACC)选项,并设置为All Core或者Per Core.

[/url]

科普教育:Advanced Clock Calibration (ACC)
        AMD Phenom II支持了随SB750南桥而发布的Advanced Clock Calibration (ACC)技术.这个新技术,根据AMD方面的说法,能大幅提高处理器的超频能力.从技术角度简单地解释的话,这个新技术使用了先前定义为“备用” (Reserved)的六个针脚把处理器和南桥芯片组成一个直接联系通道,并扩展了芯片组内部倍频的范围,使无关的东西事情可以保持在正常范围,从而使机 器在高度超频的情况下不会锁上.处理器跟南桥的直接联系容许前述的那些内部倍频能够直接地和透明地设置,也能直接撤销处理器内部的部分限制超频幅度的设 定.不过AMD官方并没有发布更多有关这个技术的资讯,而这个技术近期也因为能成功开启Phenom II X3三核心和Phenom II X2双核心处理器产品的被屏蔽核心而成为四核心处理器,更使其添上神秘面纱,也更令玩家们注目.ACC能在BIOS里面和AMD OverDrive 3.0软件里设置.

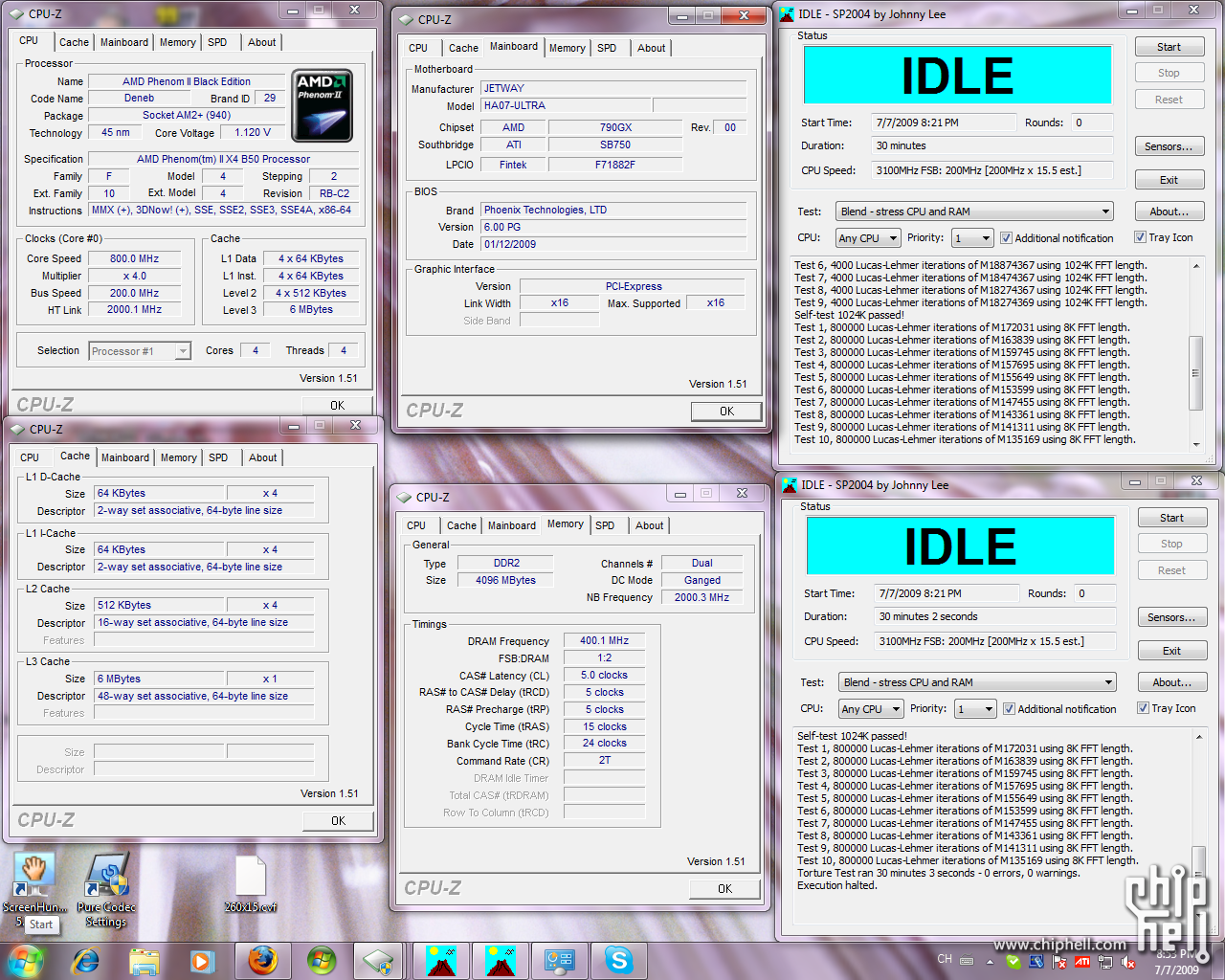

保存BIOS重新启动后进入系统,用CPU-Z查看CPU参数,会看到[Cache]一项中原先的"2x"已经变成了"4x",恭喜,这说明你已经成功开启了四核.


开始四核后重新跑一下SP2004并顺利通过.

[/url]

继续超频到3.80G,还是顺利通过了SP2004的烤机测试.

[url=http://www.chiphell.com/data/attachment/portal/201005/28/20253205p6f15k3n6ptc56.png]

        最后我们要提醒大家,破解四核本不是硬破解,主板BIOS的Advanced Clock Calibration (ACC)选项一旦关闭后CPU会重新回到双核状态,这样的好处是破解过程中不会对CPU造成任何物理损坏,大家可以放心大胆地破解.

     AMD Phenom II X2 550 Black在测试过程中给了我们不少惊喜:从满载较低的发热,与成功破解四核,这一切都是建立在550 Black的性能表现与Intel E7400并驾齐驱的基础之上,我想一旦成功开启破解四核之后,Phenom II X2 550 Black的性价比将一跃而起,性能方面则完全可以超越Q8200,加上AMD主板本身价廉物美的市场地位,Phenom II X2 550 Black完全有实力横扫千元级甚至是1500元以内的CPU市场.在8月之际,我们还将迎来AMD最新集成了HD4200显卡的785G芯片组主板,相信Phenom II X2 550 Black与785G的搭配将会是中端平台市场新的宠儿.


[/url]

本贴转自：[url]http://www.chiphell.com/article-23-9.html

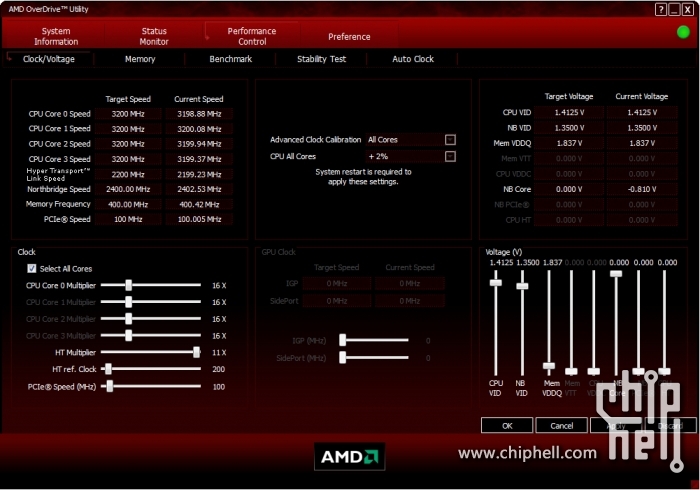

Phenom II处理器也支持利用AMD OverDrive软件针对处理器的以下项目作超频:


1）处理器
    处理器电压、处理器倍频、处理器频率
2）HyperTransport
    HT控制器电压、HT倍频、外频
3）内存控制器
    内存控制器电压
4）内存
    内存频率、内存电压、CAS延迟等内存详细参数设定
