[主板]ASUS Rampage IV Extreme液氮超频实测

"作案"工具        从玩家国度准星Crosshair到今年刚上市的采用X79芯片组的Rampage Ⅳ Extreme，华硕“破记录只是他的日常工作”的传统一直延续着，一代又一代ROG主板发展至今，最新的Rampage Ⅳ Extreme又带来对极限超频有所帮助的高科技？




        从上一张截图里我们看到在华硕的官方宣传PPT里提到了之前一系列ROG主板所没有的三项功能，OC KEY，SUBZERO SENSE，VGA HOTWIRE，这三项最新出现的功能到底有什么用？对极限超频有何帮助？既然谈到了极限超频，那今天就要用液氮超频为大家做演示。先给大家介绍一下极限超频所需要用到的设备。

原厂F1 EE铜柱。



CPU散热铜柱本体为全铜构造



扣具支持1366、1155、1156、AM2、AM3。



内部结构为4大4小，共8孔，不管是降温还是恒温，性能在CPU铜柱里都是首屈一指。玩过极限超频的玩家都知道，如果降温太慢，则太浪费液氮，如果无法保持一个恒定的温度，则没有办法跑Pi_32M和3D MARK这些高CPU负载的测试软件。


10L液氮罐，很多人都说液氮很贵，玩不起，其实贵的也就是一个储存罐，液氮本身价格真的很平。


FLUKE的温度表，对温度的反应绝对是小弟用过的温度表中反应最快的，但在R4E这片主板上出现了SUBZERO SENSE这样的一个功能，貌似这块温度表可以下岗了，但事实真的是否如此？！后面将有简单的视频进行对比测试。



液氮的温度，零下196.5摄氏度。极限超频，很多人说液氮很可怕，会把人冻伤的，但其实，只要皮肤表面和液氮不要长时间接触在一起，是不会有任何损伤的，尤其是瞬间接触更不可能有损伤，这就是为什么在国内国外的液氮超频大赛中，会有很多选手玩液氮洗手。

准备工作看完了极限超频设备相关介绍，再来看看今天的主角R4E，用一段简短的视频来介绍一下R4E以及为极限超频所设的特有功能：



        很多人问过我，为什么要玩极限超频，我说，这是对自己的极限的一种挑战方式。极限超频中什么最重要？！平台的体质？耐心？这些或多或少都不可缺少，小弟一直觉得整个平台的保温尤其重要，只有在整套平台不结露的情况下，才又可能长时间把玩极限超频。


先进行平台的搭建，CPU的安装，以及极限超频所需要的保温棉、餐厅纸、擦手纸之类的保温工作。奉上一段视频：

点击播放flash

整张主板CPU核心背面用擦手纸贴满，防止主板背面因为结露而影响电气性能。且一定要贴牢。

[url=http://www.chiphell.com/data/attachment/portal/201111/28/101228dhwsoey85oe5nh86.jpg]


主板正面，CPU附近，找餐厅纸塞尽可能的塞紧每一个角落。最后在用美纹纸把CPU四边给贴起来，只露出CPU表面，这样可以防止结露后，水从缝隙里流进CPU插槽里，损坏硬件。献上一段详细的做保温视频：


为什么可以说R4E是为极限而生的主板，在R4E上第一次出现的SUBZERO SENSE到底是怎样一个功能？从上面这张截图可以看出在主板的SATA右侧有一个SUBZERO SENSE，把测温头接进SUBZERO SENSE后，这个接口结合OC KEY可以在OSD里显示即时的探头所测的温度。

[/url]

再回来看铜柱本身，我在铜柱底部贴了两根测温线。一根接入测温表FLUKE，一根接入SUBZERO SENSE，以做为对比。

[url=http://www.chiphell.com/data/attachment/portal/201111/28/1014153rla3rxarzuzhnuu.jpg]

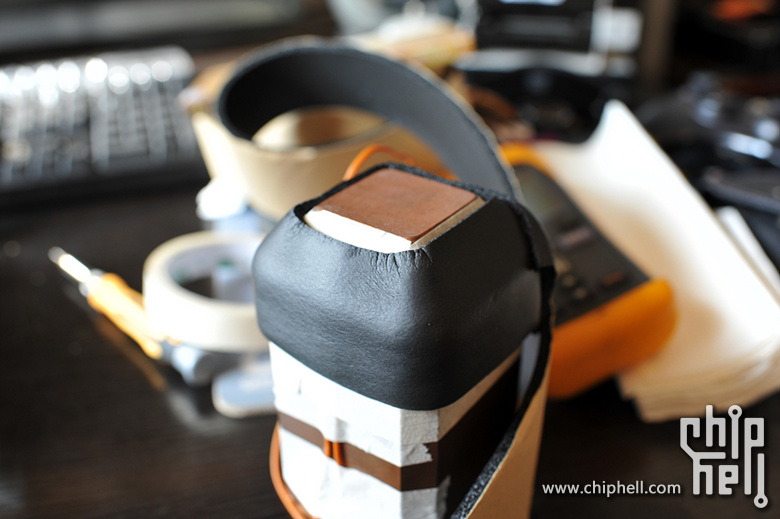

铜柱底部贴一层防水海绵，主要用途防止铜柱表面结露流落到CPU底座附近。从而影响极限超频的稳定性。

[/url]

在CPU散热铜柱四边裹上一个厚厚的防水海绵，同样是防止结露后，铜柱本身表面的水会顺着流到主板上。

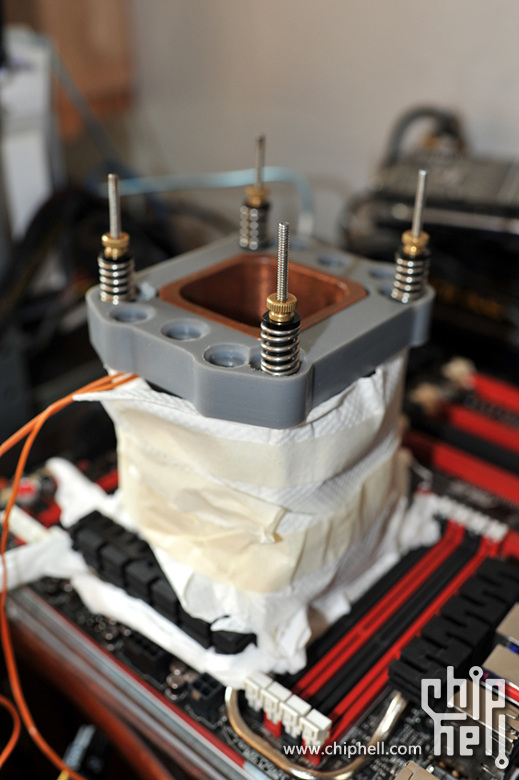

CPU铜柱顺利安装在主板上，在防水海绵外层再用擦手纸裹上一层，防水。

极限超频平台散热设备安装视频

点击播放flash

此时整套平台搭设完毕。进入下一步工作，安装OCKEY。

点击播放flash

如何开启OC KEY和OC KEY的界面介绍。

点击播放flash

基本介绍完毕，开始极限超频。
[url=http://www.chiphell.com/data/attachment/portal/201111/28/101840fku8zi2ftkjkb8ky.jpg]

开跑?开炮!液氮倒进散热容器里，平台周围开始烟雾缭绕。


倒液氮开机进行超频的视频。


液氮超频时，整个CPU附近都有一种烟雾缭绕的感觉。


SUBZERO SENSE到底效果如何？小弟在这里做个对比，具体见视频：


        在视频里可以看出，除去反应速度没有福禄克的温度表快之外，其余基本上无任何差别，但福禄克一块温度表的价格接近2000人民币，所以SUBZERO SENSE的出现对极限超频玩家来说，无疑省去了一大笔额外的开销费用。

        看完了SUBZERO SENSE和OC Key的介绍，再看看VGA HOTWIRE。

        在显卡上通过加上可调电阻是目前显卡极限超频中，调节电压的一种常见手段,在R4E上，我们则可以通过线缆一头接至VGA测量点，一头接至主板对应插槽，这样可以在BIOS里对显卡的VCORE，PLL，显存电压进行调节。省却了加可调电阻的步骤，减小了烧卡的可能性。


[/url]

液氮在容器里沸腾，扣具表面上已经结上了一层薄薄的霜。




开启主板上的slow_mode后，这颗3960X可以直接5.1G硬起进系统，并进行一系列的超频测试。
下面我们就用OC KEY对整个平台进行频率和电压的调节。在系统里用OC KEY进行CPU电压的调节和主频调节，并进行cinebench R11.5测试



可是在测试过程中，我们遇到了CPU主频过高，vcore不够的问题，这时候怎么办呢？我们必须要按重启键么？别着急，请下下一步，直接通过OC KEK对平台实现重启：
不触碰平台，仅仅通过OC KEY，就可以实现对平台的重启，并继续刚才没有跑完的测试。


在确保平台的稳定性之后，我们通过OC KEY再来一次完整的超频体验。

跑分结果        在系统中使用OC KEY把CPU电压调节至1.59V主频提升到5.3G后，小弟进行了一系列的CPU相关测试。

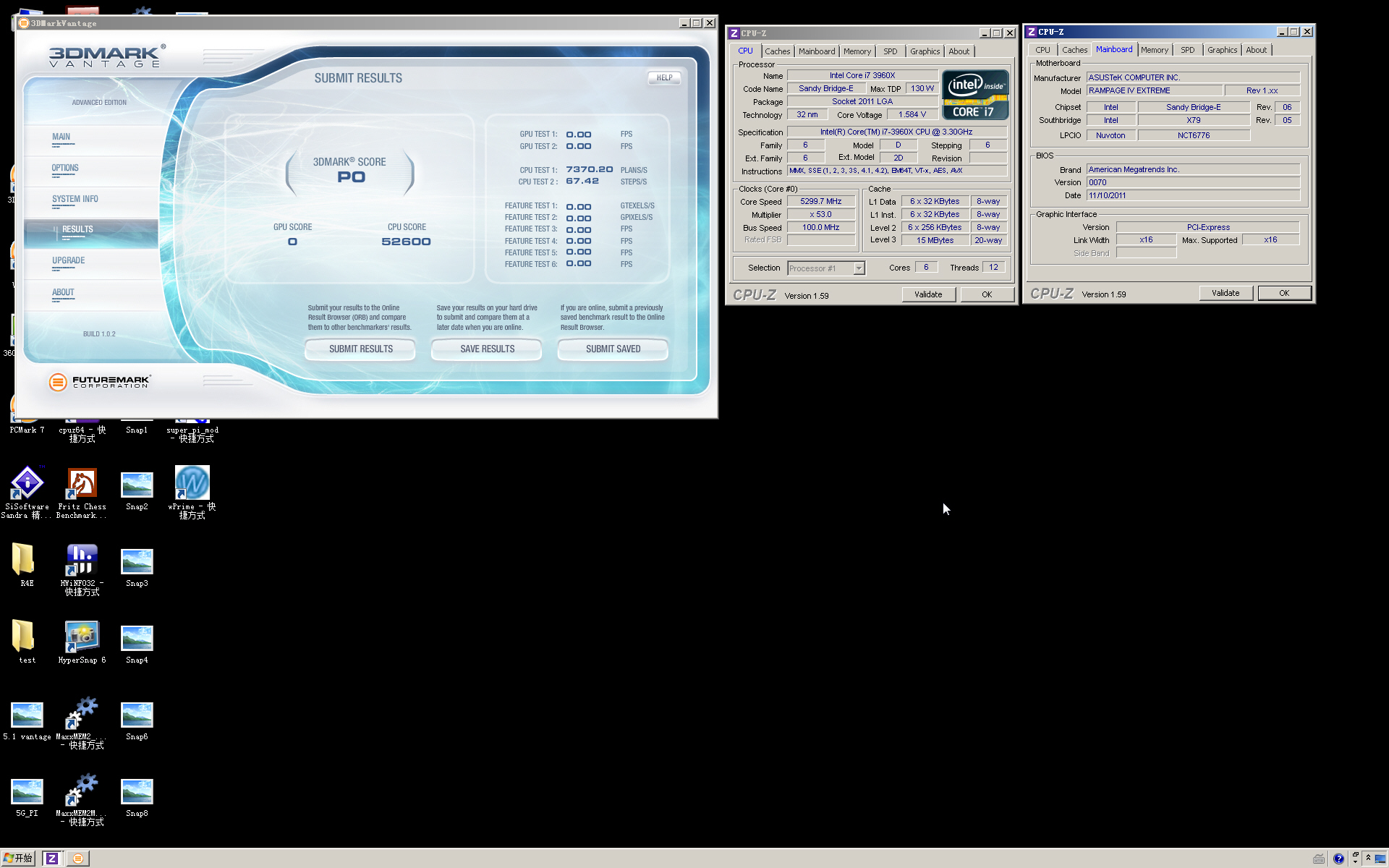

在3D Mark Vantage中，CPU test分数突破5W2，在上一代990X要接近6G的频率才有这样的分数。

[/url]

在cinebench R11.5的测试中，CPU分数直接突破15大关，同样甩开上一代旗舰990X几条街。

[url=http://www.chiphell.com/data/attachment/portal/201111/28/1030549wnnijbbqzqbqd8l.jpg]

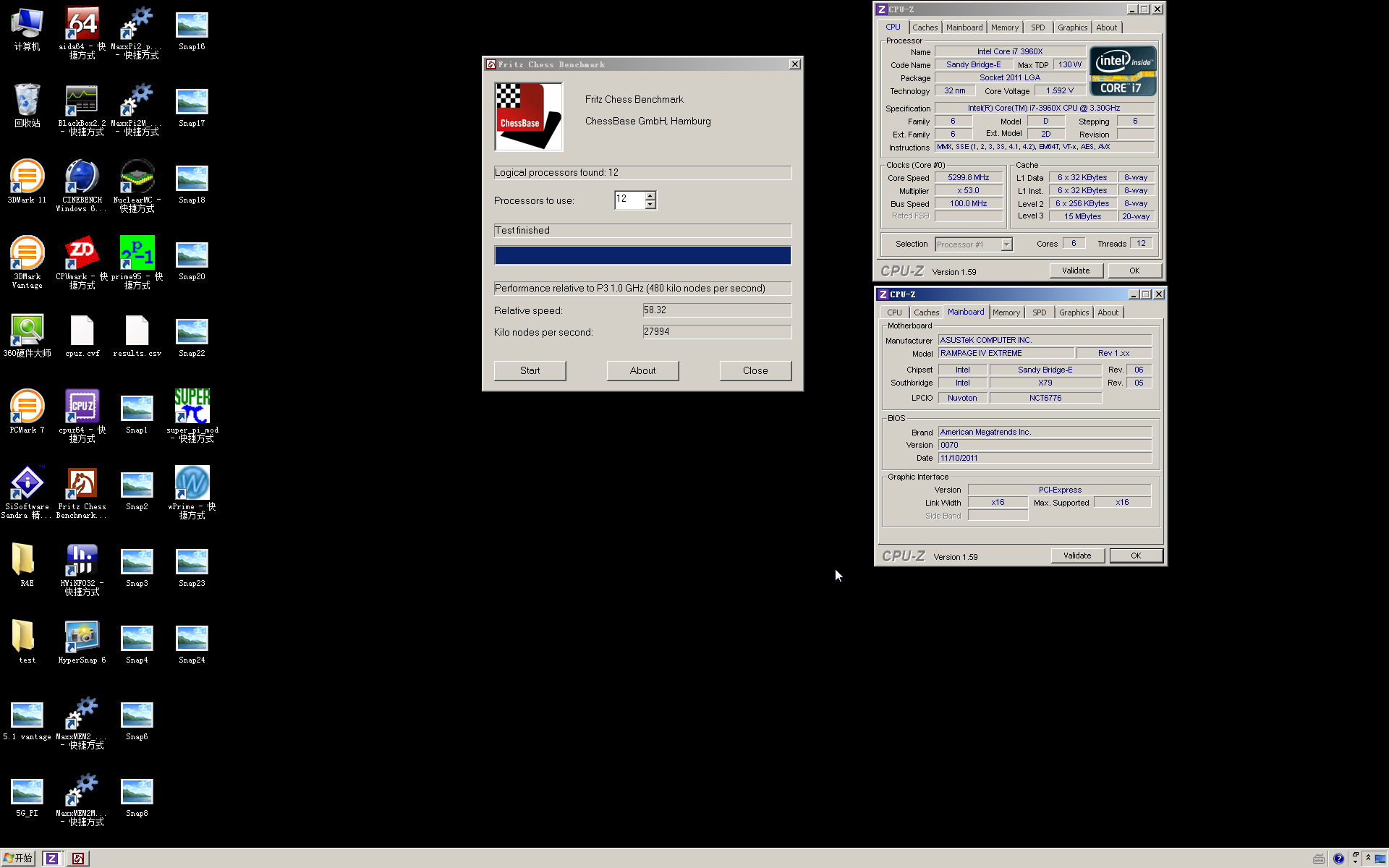

在Fritz Chess Benchmark 4.3中，单线程分数接近60，总分接近2W8。

[/url]

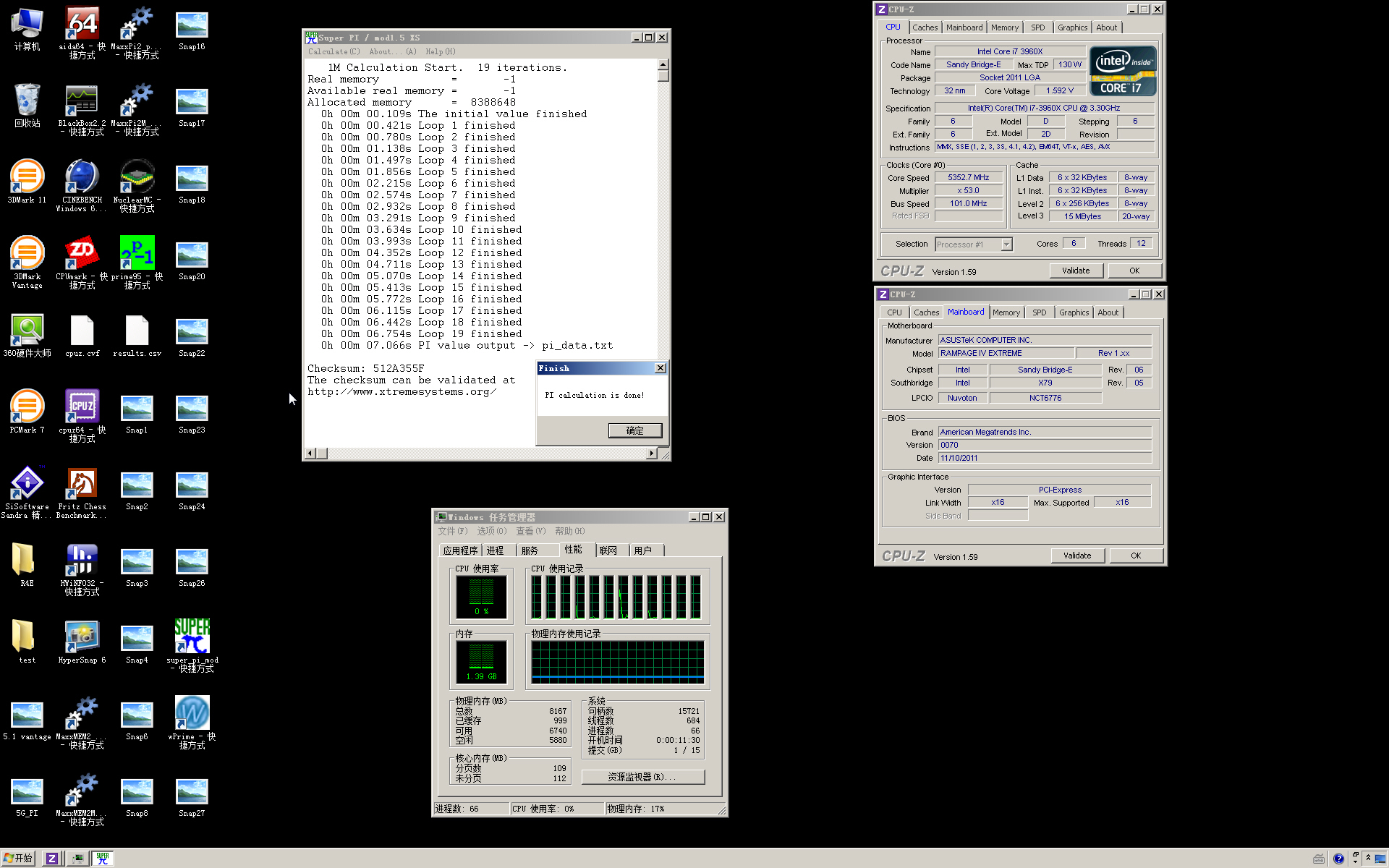

得益于R4E的超强供电和BIOS设计，5.3G走Wprime这类CPU满载测试，也是小菜一碟。

[url=http://www.chiphell.com/data/attachment/portal/201111/28/103216evyyffeu4u4fe7dv.jpg]

利用OC KEY，小弟在系统里把BCLK从100提升到101，这时CPU主频达到5.35G，再想往上，则无可能了，台湾超频大师NickShih说过，100颗里只有1颗可以5.6G，其余都是5.2G到5.3G之间。得益于ASUS Rampage Ⅳ Extreme的优秀用料和BIOS设计，这颗3960X则顺利突破了5.3G，达到了5.35G之间。至于世界纪录。。。。谁赞助我两三百颗3960X，小弟倒很有兴趣一破。

[/url]

        全文进入尾声，在R4E上出现的三大新功能：OC KEY，SUBZERO SENSE，VGA HOTWIRE，应验了ROG创造时的那句话：破纪录只是我的日常工作，包括现在的只为超越。小鱼在极限超频中使用了这些新创功能之后，感叹ASUS无愧于业界主板龙头的位置，在被对手追赶的同时，还能在不断的创新，尤其是OC KEY的出现，在setfsb之后，我们的软拉又多了一种新方式。
        另外，小弟透露下，在老的ROG主板上，OC KEY是可以同样工作的哦~！
