针脚定义：

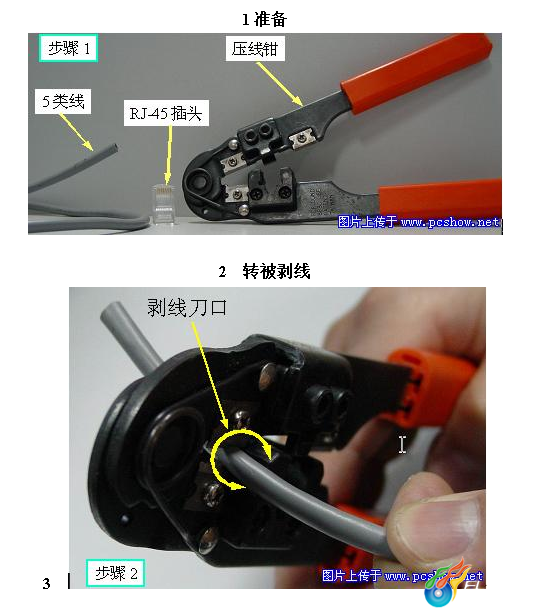

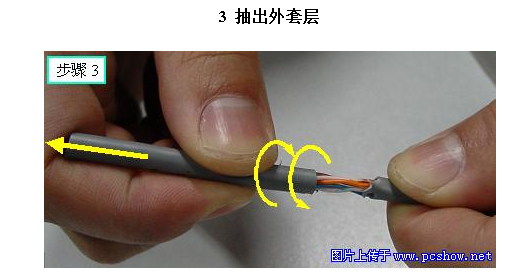

　　RJ-45连接器包括一个插头和一个插孔（或插座）。插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。EIA/TIA制定的布线标准规定了8根针脚的编号。
　　
　　如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧
　　
　　针脚1　　　　发送
　　针脚2　　　　发送
　　针脚3　　　　接收
　　针脚4　　　　不使用
　　针脚5　　　　不使用
　　针脚6　　　　接收
　　针脚7　　　　不使用
　　针脚8　　　　不使用

下载 (53.67 KB)

2009-10-27 08:12

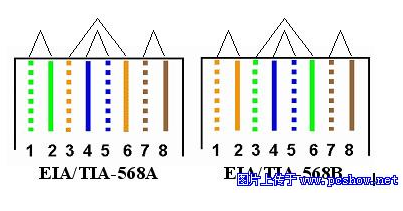

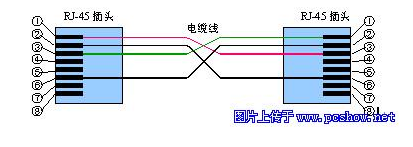

EIA/TIA-568标准规定了两种RJ45接头网线的连接标准（并没有实质上的差别），即EIA/TIA-568A和EIA/TIA-568B。这两种标准的连接方法如下图所示。

下载 (71.99 KB)

2009-10-27 08:12

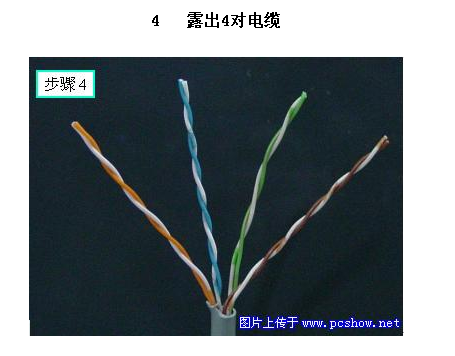

　图中上方的折线表示这两根针脚连接的是一对双绞线。

　　T568A规定的连接方法是：

1—— 白–绿（就是白色的外层上有些绿色，表示和绿色的是一对线）
2—— 绿色
3—— 白–橙（就是白色的外层上有些橙色，表示和橙色的是一对线）
4—— 蓝色
5—— 白–蓝（就是白色的外层上有些蓝色，表示和蓝色的是一对线）
6—— 橙色
7—— 白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）
8—— 棕色

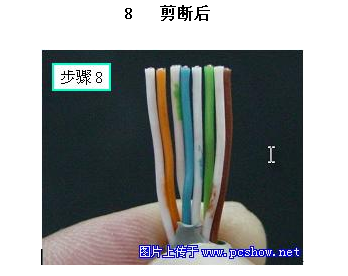

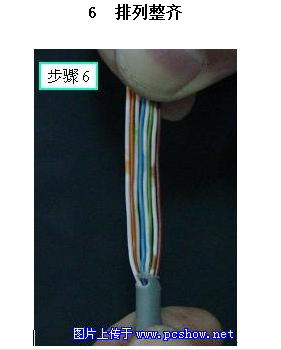

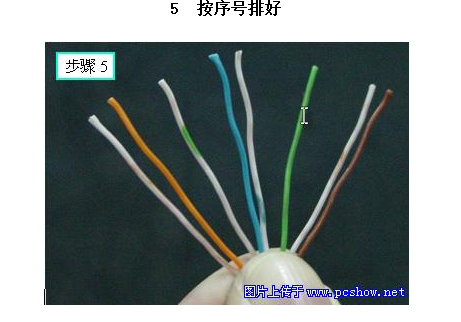

T568B规定的连接方法是：

1—— 白–橙
2—— 橙色
3—— 白–绿
4—— 蓝色
5—— 白–蓝
6—— 绿色
7—— 白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）
8—— 棕色

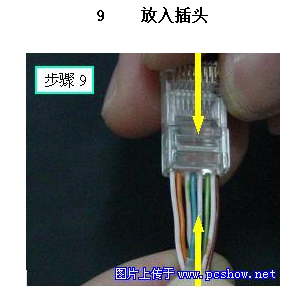

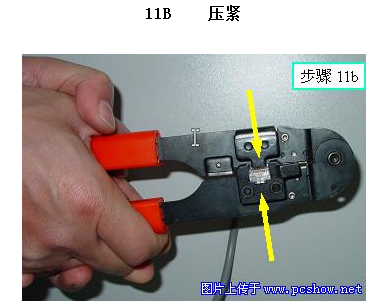

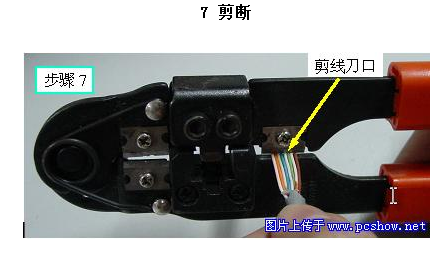

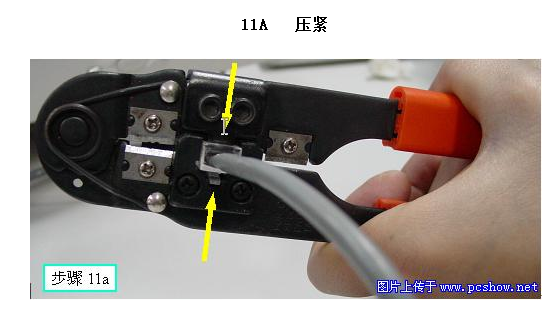

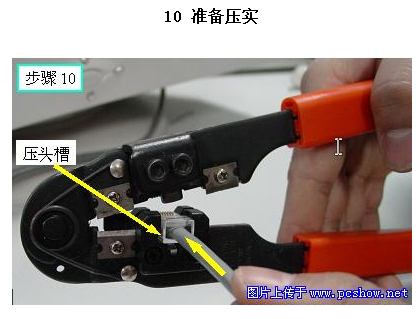

　　在通常的工程实践中，T568B使用得较多。不管使用哪一种标准，一根5类线的两端必须都使用同一种标准。

　　这里特别要强调一下，线序是不能随意改动的。例如，从上面的连接标准来看，1和2是一对线，而3和6又是一对线。但如果我们将以上规定的线序弄乱，例如，将1和3用作发送的一对线，而将2和4用作接收的一对线，那么这些连接导线的抗干扰能力就要下降，误码率就可能增大，这样就不能保证以太网的正常工作。
