小主板藏大智慧 技嘉H87N-WIFI主板规格介绍尽管采用了
Mini-ITX板型设计，但是
技嘉H87N-WIFI
主板在用料方面丝毫不含糊，跟之前介绍过的
Z87N-WIFI如出一辙。

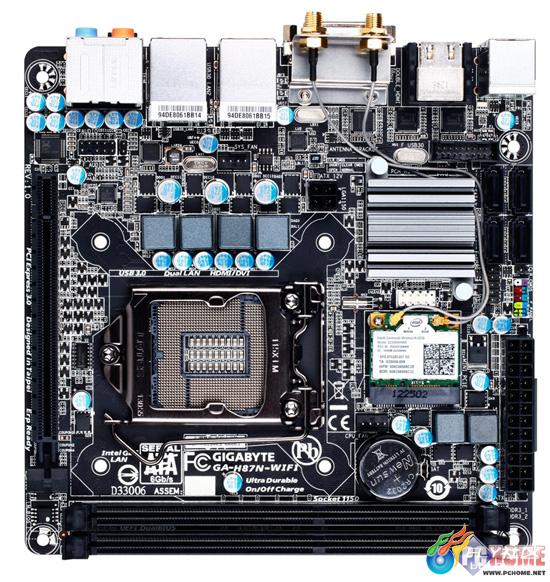

技嘉H87N-WIFI主板

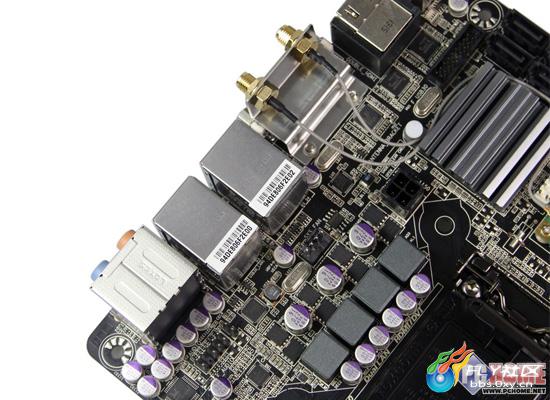

4相供电设计
供电部分采用了4相供电设计，每相供电配备一上桥两下桥一共三颗MOSFET，它们均是来自安森美的NTMFS4C06N，应该说这样的配备对于一张Mini ITX主板来说完全足够了。

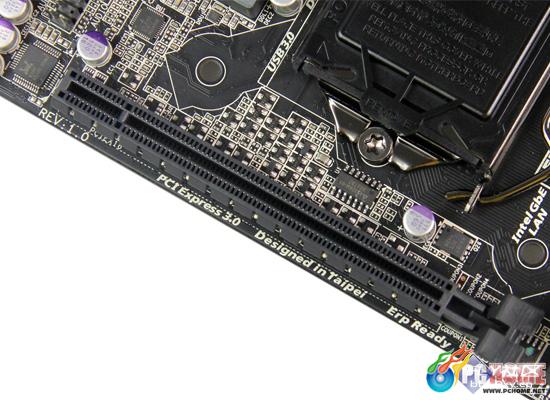

1条PCI-Ex16 3.0显卡插槽

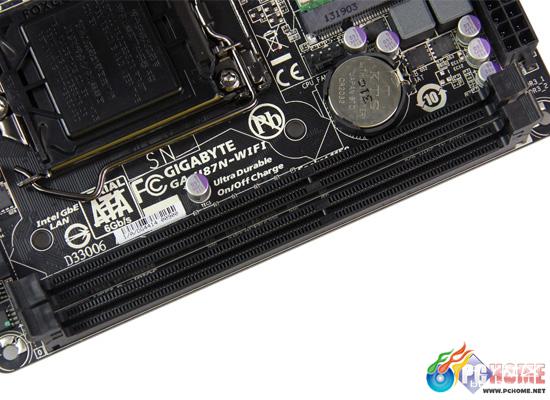

2条
DDR3内存插槽
受限于板型，主板仅
提供了一条PCI-E 3.0规格x16显卡插槽。内存方面，主板提供了2条DDR3内存插槽，最高支持16GB的DDR3 1600/1333MHz内存规格，支持non-ECC、Extreme Memory Profile (XMP)内存。

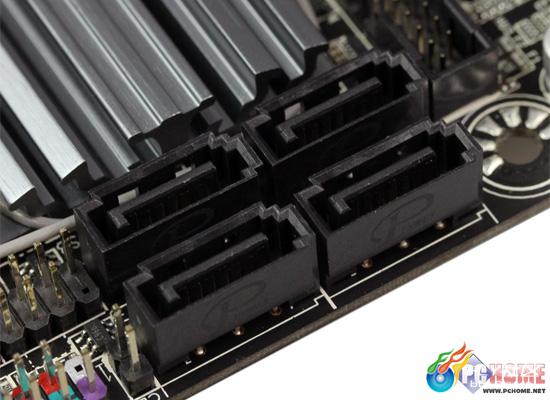

4个SATA 6Gbps磁盘接口
主板在磁盘接口部分提供了4个SATA 6Gbps接口，支持RAID 0、RAID 1、RAID 5及RAID 10功能。

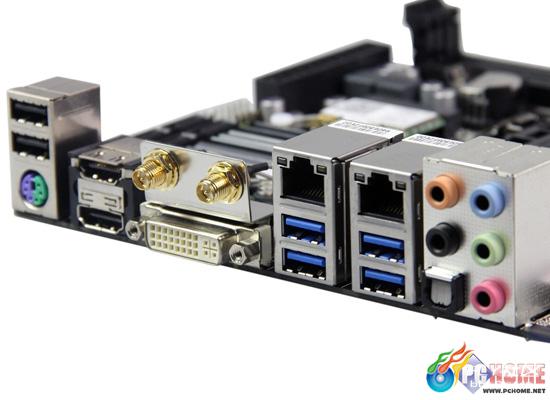

丰富的背板I/O接口
背板I/O接口部分，主板提供了1个PS/2键鼠通用接口、2个USB 2.0、4个USB 3.0，配备了7.1声道音频输出接口、双千兆网卡接口和光纤接口，
视频接口包括2个HDMI和1个DVI。此外，还有WIFI/蓝牙接口，整体配置方面跟更高阶的Z87N-WIFI保持一致。
支持Haswell超频 技嘉H87N-WIFI BIOS解析在升级到最新的F3版BIOS之后，我们发现可以通过这张
主板对i5-4670K的倍频进行任意调整，这也就意味着
H87N-WIFI也可以像
Z87那样对“K”系列不锁倍频处理器进行超频。

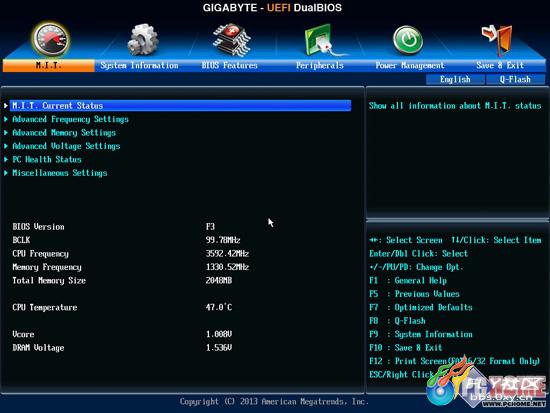

最新F3版BIOS
调整选项还是相当丰富的
尽管是一张
Mini-ITX主板，但我们可以看到
技嘉还是赋予了H87N-WIFI更为丰富的选项，丝毫不输于大板产品，电压、频率设定选项都比较的丰富，足以满足用户进行超频的调校需求。

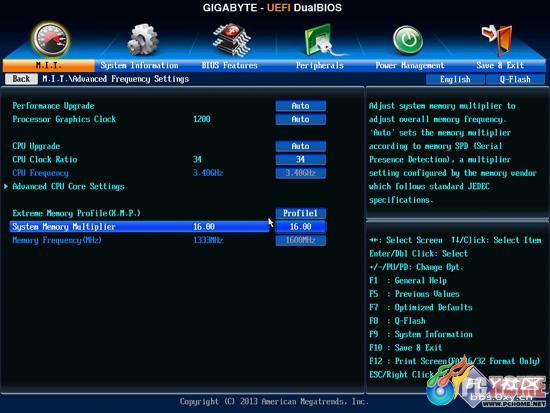

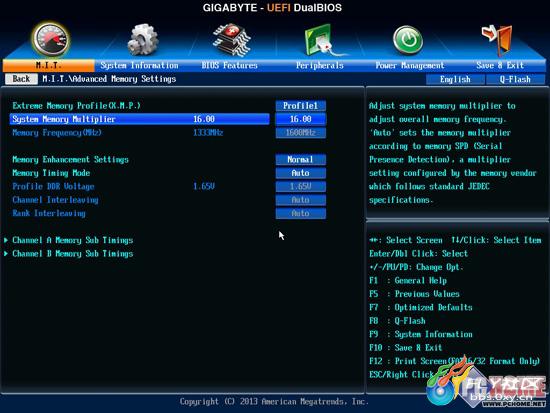

虽然支持X.M.P.，但内存频率最高仅能到
DDR3-1600MHz
稍显遗憾的是内存的调整部分，尽管可以支持X.M.P.，但实际操作的时候，内存最终仅能最高维持在DDR3-1600MHz。此外，处理器外频也没法更改，被锁死在了100MHz，这一点跟Z87相比也显得有些不足。
金牌品质保证 技嘉超耐久4 PLUS加持接下来再简单介绍下
技嘉为这款
H87N-WIFI
主板配备的超耐久4 PLUS技术。除了具备超耐久4的防潮湿、防雷击、防静电、防高温这几个特性之外，超耐久4 PLUS又全面引入了超性能、超
安全。

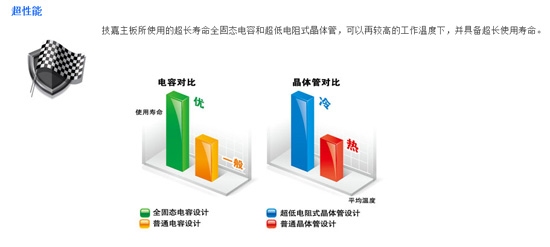

超性能
其中超性能指的是主板使用了超长寿命全固态电容和超低电阻式晶体管，不仅工作温度更低，同时使用寿命也更长。
超安全
至于超安全，它是说技嘉超耐久4 PLUS主板搭载全新的高清图形化双实体BIOS，独家的双实体BIOS（一个主BIOS，一个副BIOS）技术让用户免受病毒攻击、电源故障、超频失败以及BIOS更新错误等原因导致的硬件故障。
应该说对于一款Mini-ITX主板而言，同时具备防潮湿、防雷击、防静电、防高温等设计已经非常难得，而技嘉显然并不满足于此，这次又加入了超性能和超安全等好用实用的新技术，更进一步的提升了用户体验。
