[分享]带APP软件监控的电源有木有？试玩体验实录

 楼层直达
z3960
级别: FLY版主
发帖
789153
飞翔币
211679
威望
215717
飞扬币
2631323
信誉值
8
只看楼主 更多操作 0 发表于: 2014-06-03
以前一直设想电源可以通过数据线和主机连接，主机可用软件对电源进行监控，没想到今天居然真的有厂家实现了。
TT DPS 750W电源，通过80PLUS金牌认证，采用全模组线材设计，可用APP软件对电源进行监控。
<DIV id=aimg_872205_menu aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (271.68 KB)



拥有最近流行的土豪金的外观。
<DIV id=aimg_872206_menu aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (243.17 KB)



纯铝打造的土豪金散热孔和品牌LOGO
<DIV id=aimg_872207_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_872207" aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (310.62 KB)

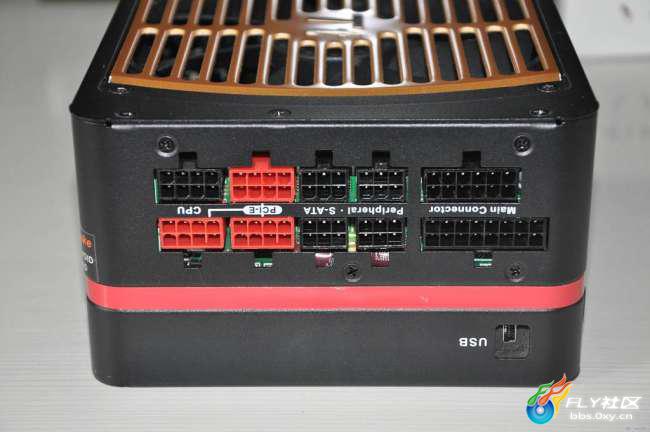

全模组接口，显卡供电接口多达3个
<DIV id=aimg_872208_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_872208" aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (251.32 KB)



边角采用圆角化处理，感觉非常圆润。
[attachment=434689]<DIV id=aimg_872209_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_872209" aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (190.13 KB)

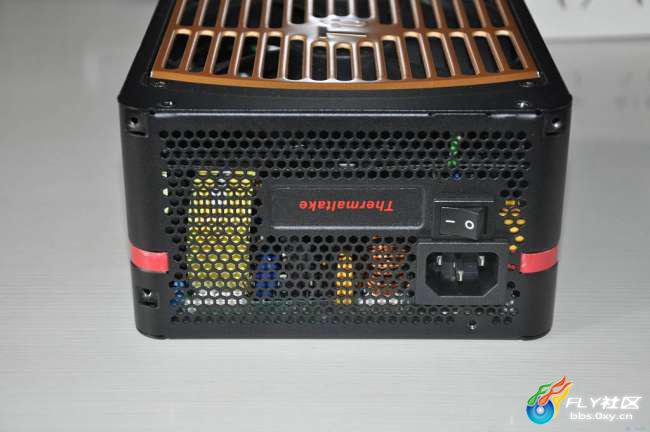

六边形蜂窝状散热器，独立的开关，很是人性化。
<DIV id=aimg_872210_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_872210" aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (244.03 KB)

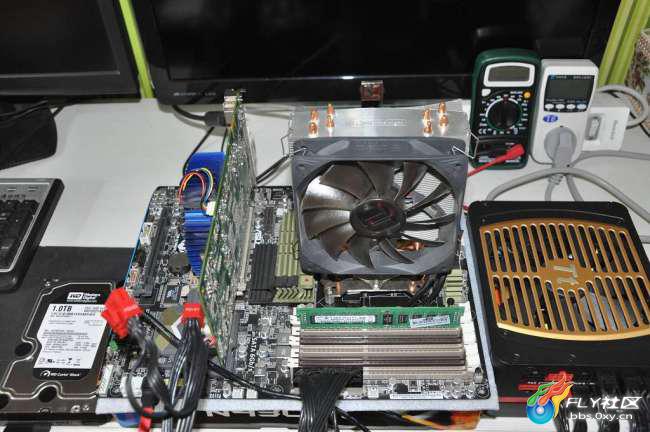

直接上裸机平台体验一把吧，下面是测试平台。
<DIV id=aimg_872211_menu aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (115.29 KB)



测试平台图片
<DIV id=aimg_872212_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_872212" aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (366.62 KB)

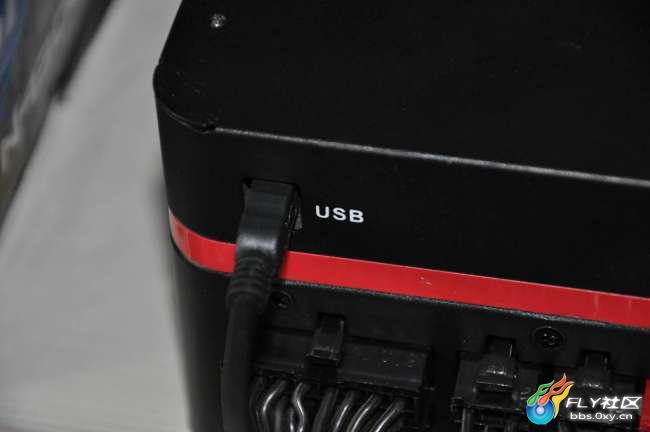

接好电源别忘了插上USB接口，这个可是实现软件操控的关键。
<DIV id=aimg_872213_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_872213" aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (126.92 KB)

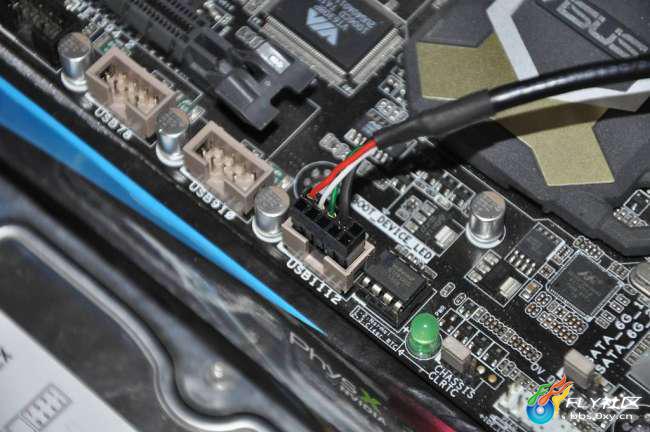

另一端直接接主板的前置USB接口。
<DIV id=aimg_872214_menu aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (341.07 KB)

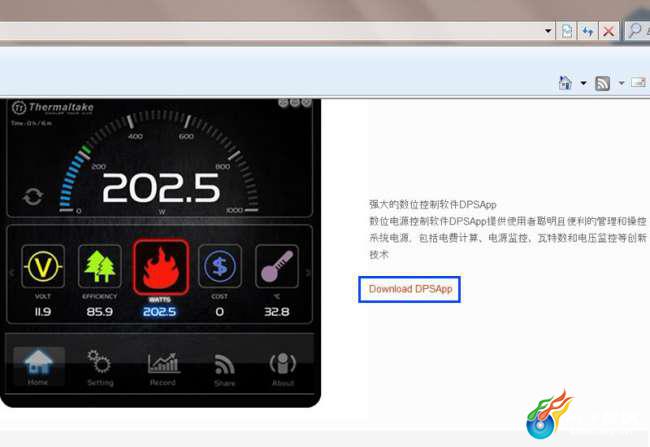

开机进入系统后，就要去下载APP软件了，首先来到官网，找到下载链接。
<DIV id=aimg_872215_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_872215" aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (132.89 KB)

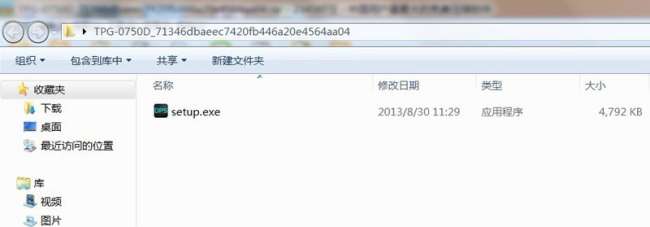

成功下载好了文件。
<DIV id=aimg_872216_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_872216" aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (72.57 KB)



开始安装，一路Next
<DIV id=aimg_872217_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_872217" aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (100.42 KB)

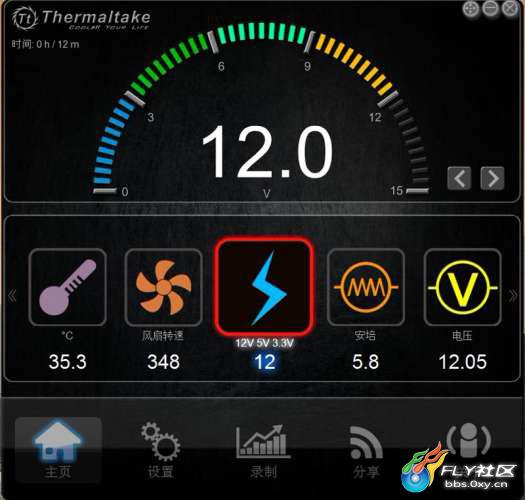

安装成功，直接运行看看，果然很高洋上。
<DIV id=aimg_872218_menu aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (255.87 KB)

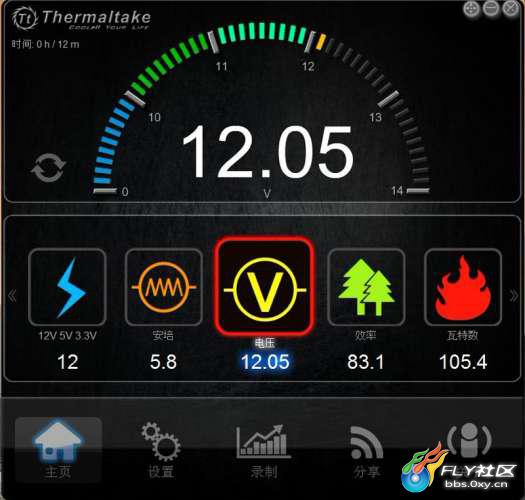

此时显示的是系统待机时的12V电压，为12.05v，偏离非常小
<DIV id=aimg_872219_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_872219" aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (256.27 KB)



由于待机时的负载率太低，所以此时效率为83.1%
<DIV id=aimg_872220_menu aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (249.85 KB)

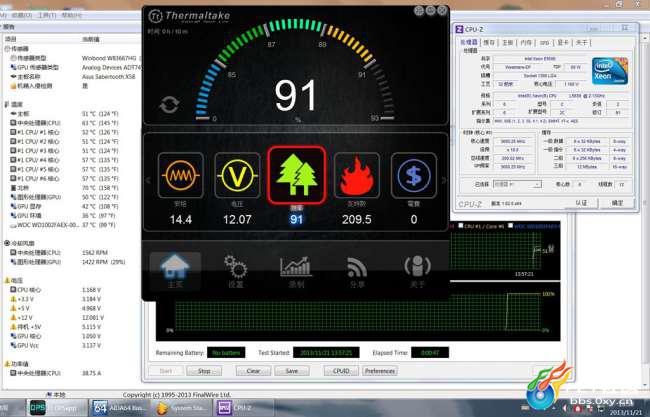

使用烤机软件烤CPU时，负载随之提高，电源的效率也终于发挥出来了，91%，金牌的威力果然不同凡响。
<DIV id=aimg_872204_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_872204" aimg_tip? tip_4><DIV xs0?>
2013-11-22 15:50 上传下载附件 (370 KB)



用图片演示还是不够直观，下面直接上视频吧：

从视频可以看出，系统待机时功耗仪读数为125W左右，此时功耗仪读数属于输入功率，再看APP软件的功耗，才是真实的功耗，为105W左右，效率则为83.4%，125X83.4%=104.25，和APP的105W非常接近，说明APP的监测是很准确的。
再看12V电压，万用表读数12.13V，APP监测为12.04V，由于万用表误差原因，稍微有点偏差，但也是很小的。
接着运行AIDA64 FPU选项对CPU进行烤机，此时功耗仪读数为239W左右，万用表12V电压为12.15V，APP功耗为213W左右，效率为91%左右，12V为12.03V。239X91%=217.49W，和213W也是非常接近的。
接着本人又将万用表的表针换到了5V接口，再继续用APP进行监测，至于后续情况如何，请看下面的视频详解！
