成功修复ATX开关电源一例！纯属原创，只为活跃下气氛！
手机拍摄，一手拍照，一手操作，有些不方便！

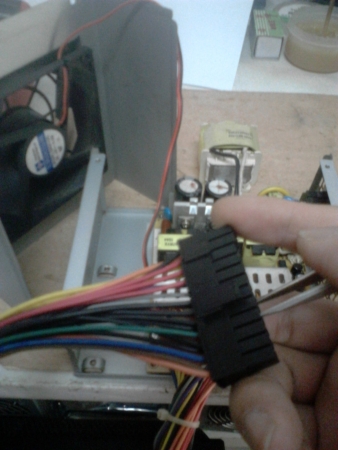

1、首先介绍电源故障现象：外观为12V/5V地线的SATA口（接硬盘的电源口）烧糊，通电电源不能启动工作。
<DIV id=aimg_424480_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_424480" disautofocus="true" aimg_tip? tip_4>

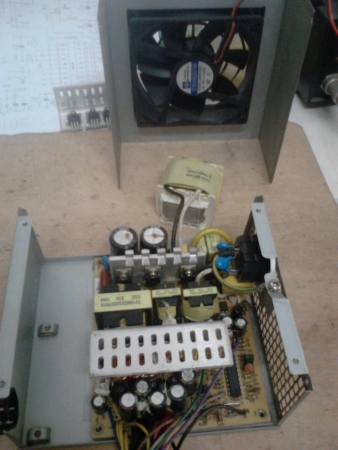

2、拆开电源发现，最明显一处就是保险管烧黑，故判断有短路情况！电源管理芯片为SG6105。
<DIV id=aimg_424482_menu disautofocus="true" aimg_tip? tip_4>

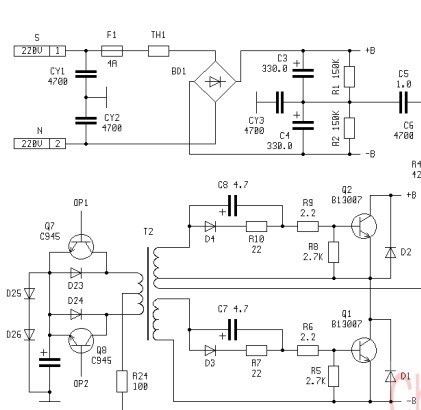

3、用万用表测量保险管开路，怀疑后级肯定有短路，往后继续测量开关管13007，在路测量发现也有短路情况，故拆下两个13007开关管，保险管。
<DIV id=aimg_424481_menu disautofocus="true" aimg_tip? tip_4>

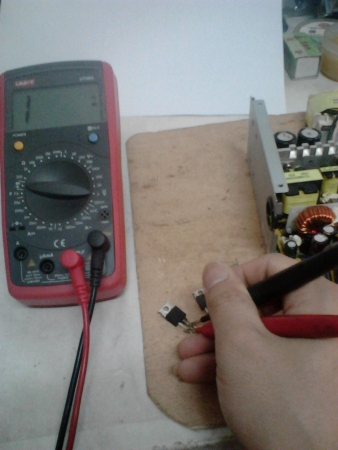

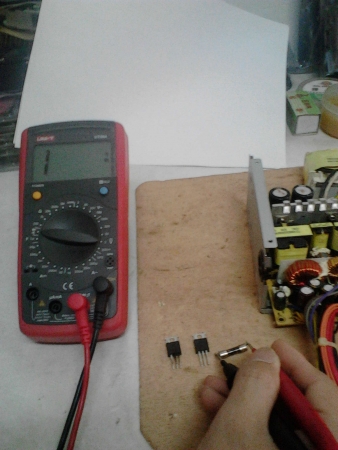

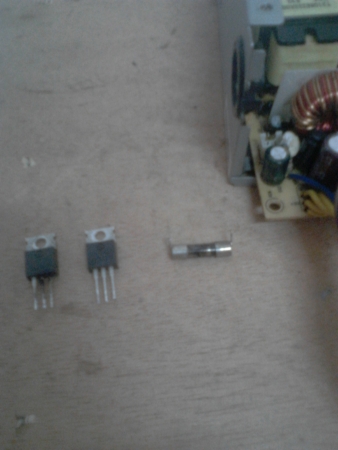

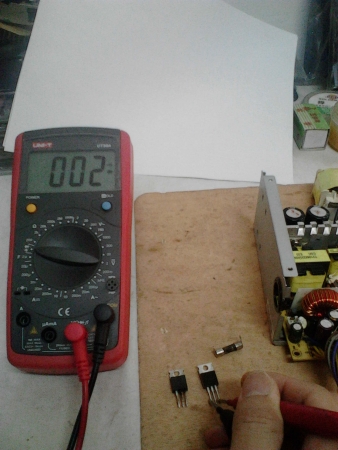

4、拆下之后用万用表再测量，发现13007短路。然后去废板上找好的13007代换！
<DIV id=aimg_424483_menu disautofocus="true" aimg_tip? tip_4>
<DIV id=aimg_424484_menu disautofocus="true" aimg_tip? tip_4>
<DIV id=aimg_424485_menu disautofocus="true" aimg_tip? tip_4>

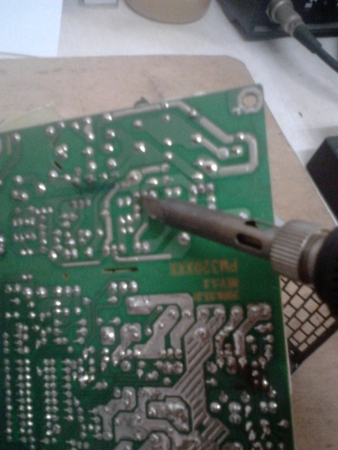

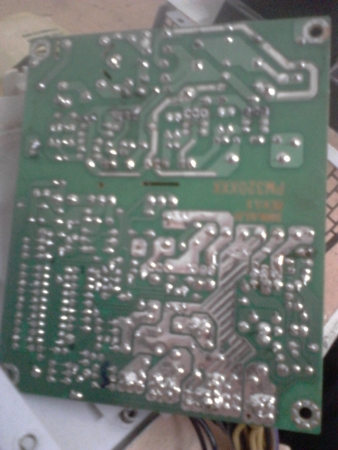

5、清理好焊点，然后焊接好的13007开关管，焊接一个保险管！
<DIV id=aimg_424487_menu disautofocus="true" aimg_tip? tip_4>
<DIV id=aimg_424486_menu disautofocus="true" aimg_tip? tip_4>

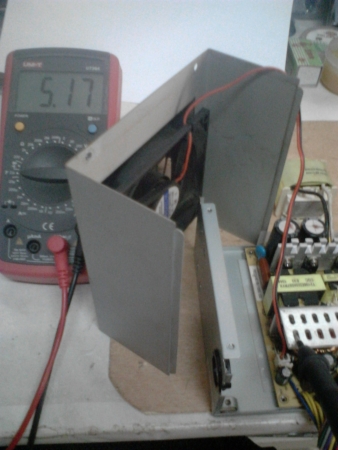

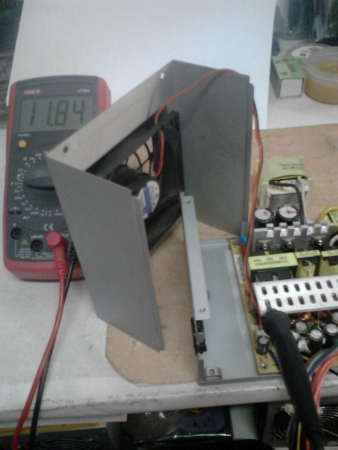

6、通电测试，待机5V电压出来了（紫色线），短接绿线与地线，12V、5V全出来，接上风扇，风扇开始转动，下一步准备接负载长时间测试下。
<DIV id=aimg_424488_menu disautofocus="true" aimg_tip? tip_4>
<DIV id=aimg_424489_menu disautofocus="true" aimg_tip? tip_4>
<DIV id=aimg_424490_menu initialized="true" cache="1" fade="false" cover="0" layer="1" mtype="menu" ctrlkey="aimg_424490" disautofocus="true" aimg_tip? tip_4>
这里说明下为什么要修复这个ATX电源，因为我这个是小机箱电源而且有好几个一个牌子的，因为小机箱电源在我们当地价格比较贵，所以修复好待用！
