[教程]小米手机2S拆解教程

楼层直达
z3960
级别: 茶馆馆主
发帖
770593
飞翔币
207694
威望
215657
飞扬币
2511651
信誉值
8


小米手机在国产智能手机中一直是人们关注的焦点,除了1999元经典的平民价格外,其旗舰机水准的配置总能在第一时间抓住人眼球。小米手机2S 是小米手机2的升级版本,就外观而言,消费者根本无从分辨二者的区别,全新骁龙60 四核处理器的注入,是否让小米手机2S内部有新的改变呢?XDACN团队为大家带来了小米手机2S的拆解评测。
  拆解
  在开箱体验中,即使我们从多个角度观察,也无法将小米手机2S与前代产品区分开来。外观上小米手机2S 奉承“没有设计就是最好的设计”理念,用料比小米M1一代产品有了明显的改进。

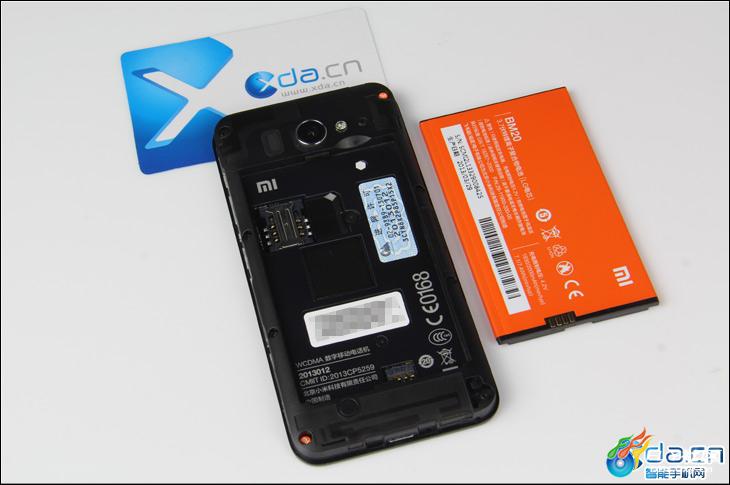

  ▲ 小米手机2S 电池可拆卸

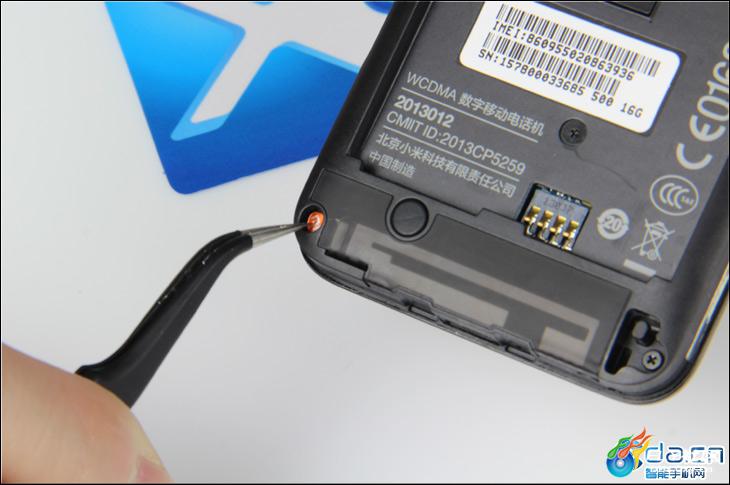

  ▲ 拆机必须得把保修标贴撕了
  有了之前的制造经验,量产版的小米手机2S 后盖和电池都没有出现难抠的现象。这种一体化程度较低的机器还是相当好拆的,我们第一步先从背部的螺丝下手,小米手机2S十颗螺丝均为十字标准,很容易就能拆下来。

  ▲ 铝镁合金框架
  雷军在米粉节没有多提小米手机2S 的硬件做工,主要是由于其硬件改变不大。中壳封装方式和之前一样,背面是较为少见的铝镁合金框架,给整机强度提供保障。

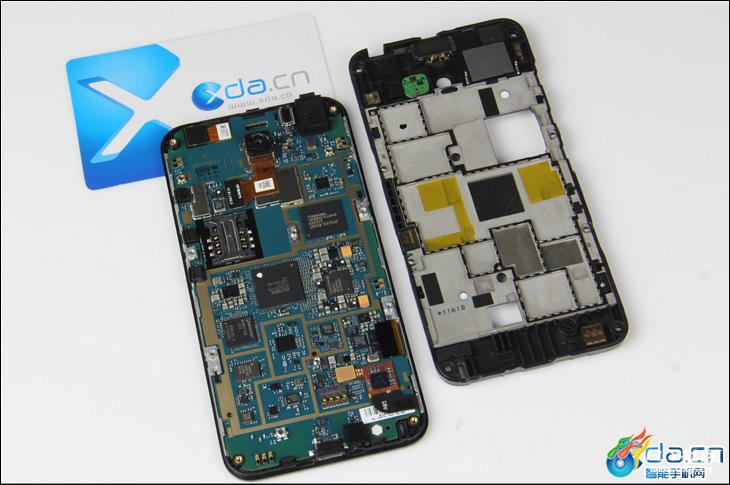

  ▲ 主板覆盖整块机身
  中壳拆掉之后,主板几乎覆盖了整块机身,真的是“用料”十足,芯片也完全暴露在我们面前,小米手机2S 主板屏蔽罩集成在其中壳上,这种设计还是比较有特色的,也让我们的拆机“美女”省心。

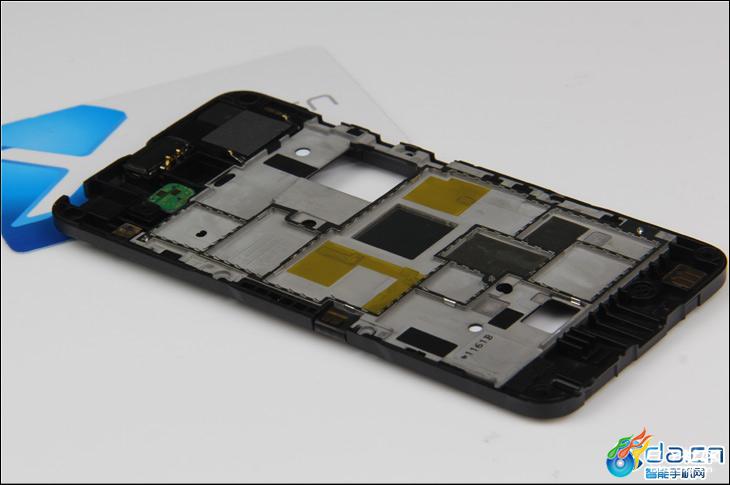

  ▲ 屏蔽罩都在中壳上

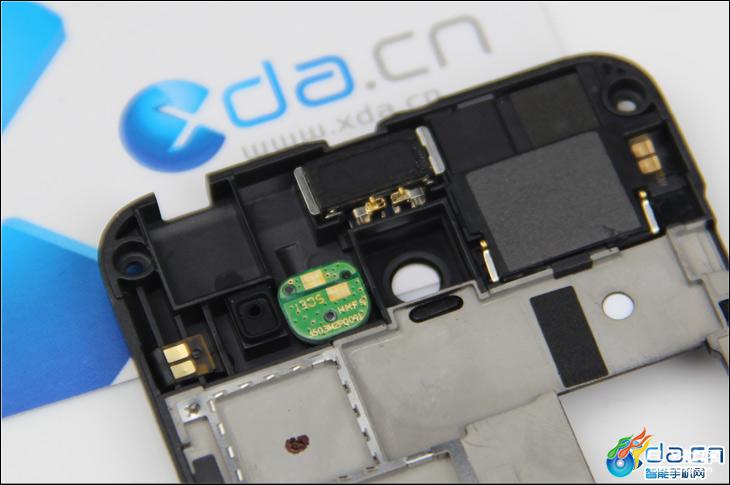

  ▲ 中壳特写(听筒、闪光灯、天线触点)

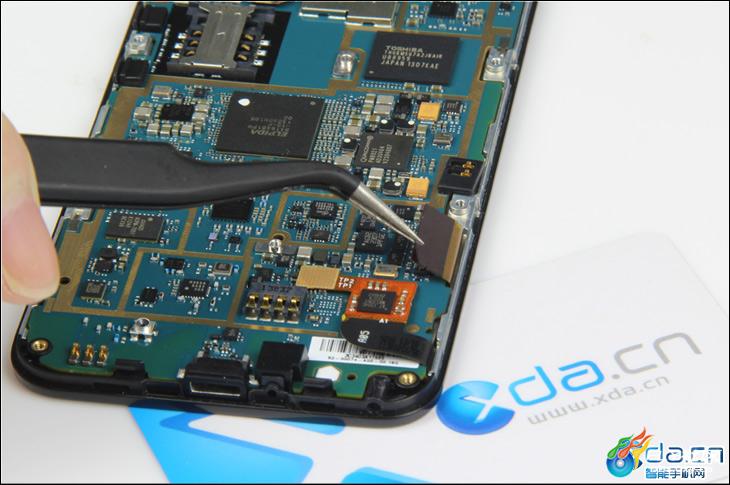

  ▲ 剥掉排线

  ▲ 按键和接口多处布有防尘塞
  除掉多处的防尘塞和排线后,小米手机2S 的主板很轻易就能拆下来了。模块化的设计被众多厂商所采用,也同时降低了用户日后维修的成本,于是我们在拆下主板后,再挑开前后摄像头与主板相连的排线,将零部件取下。

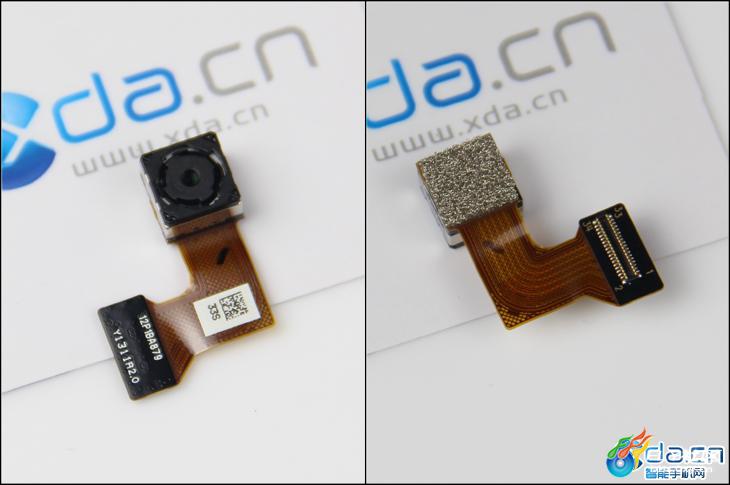

  ▲ 800W像素主摄像头 与小米2一致

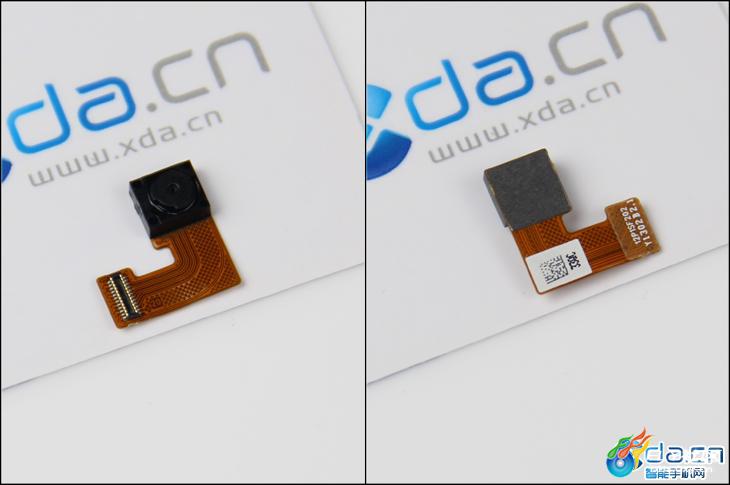

  ▲ 200W像素前置摄像头
  这里需要说明的是,小米手机2S 16GB版本主摄像头为800万像素,32GB版本主摄像头则为1300万像素,非常遗憾小编手里正拆着的是16GB版本的,而前置则为200万像素摄像头。
  由上图我们对小米手机2S 的800万主摄像头进行特写,可以清晰看到摄像头的产品标识数字,与小米手机2属同个系列,因为16版本的小米手机2S摄像头与小米手机2是相同的。
  可以说,小米手机2S对比小米手机2在外观上没有进行升级,而到主板芯片层次,也很相似。

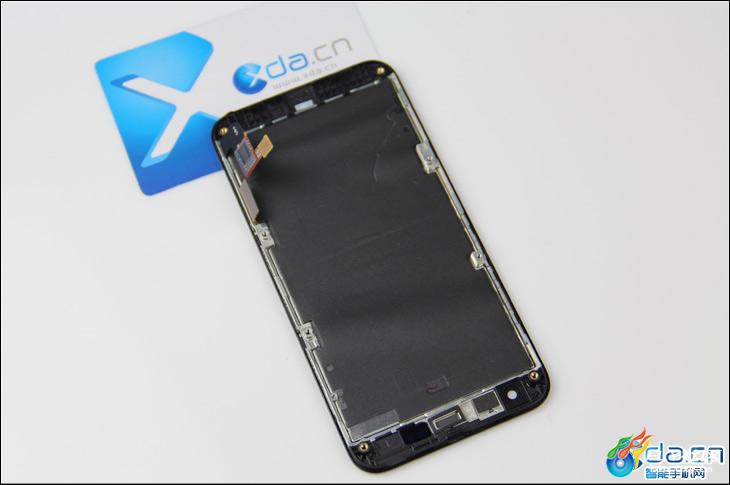

  ▲ 小米手机2S 显示屏 背面仍然有石墨散热膜

  ▲ 触摸传感器Atmel MXT336S

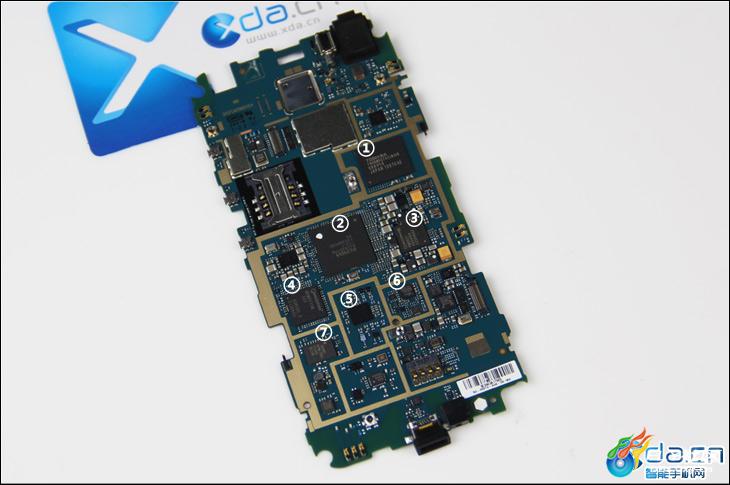

  ▲ 小米手机2S主板正面
  ①:TOSHIBA THGBM:东芝存储器芯片
  ②:ELPIDA BA164B1PM:尔必达运行内存芯片(骁龙600处理器仍然是PoP方式整合封装)
  ③:高通PM8921:高通电源管理芯片
  ④: 高通 MDM8215M:基带芯片,支持DC-HSPA+网络
  ⑤: 高通 WTR-1605:射频芯片
  ⑥:SIMG 9244B0:Silicon Image Sil9244/MHL高清输出芯片
  ⑦:AVAGO ACPM-7051:多频功率放大器

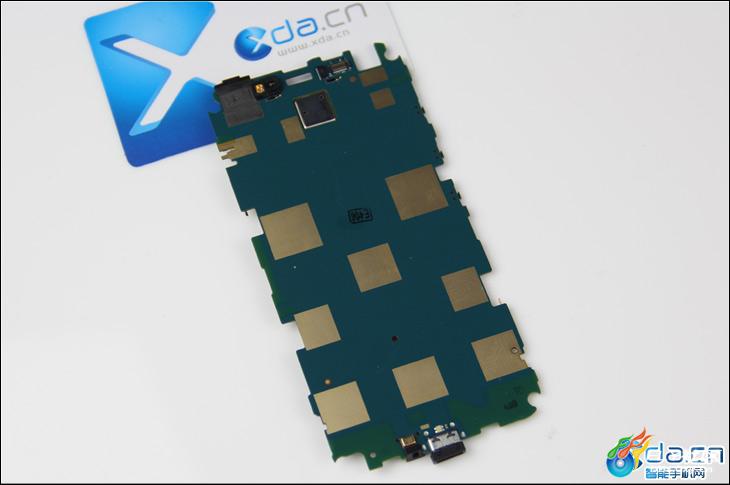

  ▲ 小米手机2S主板反面
  凭图可以看到,小米手机2主板的芯片布局与小米手机2S基本差不多,SIM卡卡槽与运存芯片、处理器的位置一致。

  ▲ 小米手机2S 零件集合
  拆解步骤并不多,小米手机2S与小米手机2同属手机界里非常容易拆的,做工方面大家见仁见智,小编的看法是中规中矩。至于小米手机2S实际使用情况是怎样的,请留意XDACN后续的详细评测。
  拆解总结
  自小米手机诞生以来,性价比总是其最大的卖点,新一代的产品在米粉节上发布,更是让众多米粉为之欢呼。XDACn第一时间为大家拆解小米2S 16GB版本,通过对比,小米手机2S 16GB版本与小米手机2在硬件层面最大的不同是处理器的升级,其他细微的改变可不提。
  价格决定其本质做工,在小米手机2S 1999元的定位上,我们不太可以看到精湛的做工,但能到达这个程度,也是非常不错的。

我不喜欢说话却每天说最多的话,我不喜欢笑却总笑个不停,身边的每个人都说我的生活好快乐,于是我也就认为自己真的快乐。可是为什么我会在一大群朋友中突然地就沉默,为什么在人群中看到个相似的背影就难过,看见秋天树木疯狂地掉叶子我就忘记了说话,看见天色渐晚路上暖黄色的灯火就忘记了自己原来的方向。
z3960
级别: 茶馆馆主
发帖
770593
飞翔币
207694
威望
215657
飞扬币
2511651
信誉值
8

只看该作者 1 发表于: 2016-08-03
酷派炫影SⅡ拆解评测教程

一个月前中关村在线手机事业部对酷派炫影SⅡ进行了全面的评测,作为一款大屏+全高清+金属质感外观的智能手机,酷派炫影SⅡ自发布以来就备受关注。

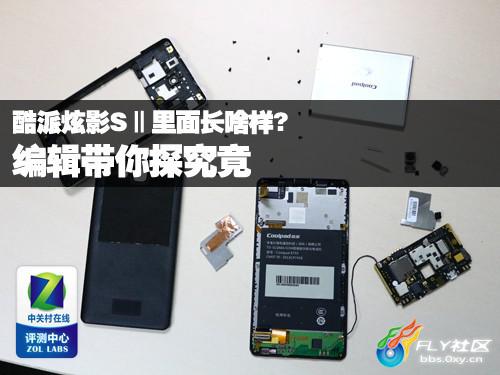

  酷派炫影SⅡ拆解评测
  作为爷们儿一般都比较喜欢钻研电子产品,这种钻研分为两种:一种是学透理论知识,另一种恐怕就是打开看看里面究竟什么样了。那么笔者今天就来对酷派炫影SⅡ进行拆机,让大家见识一下酷派炫影SⅡ的内部究竟是什么样子。

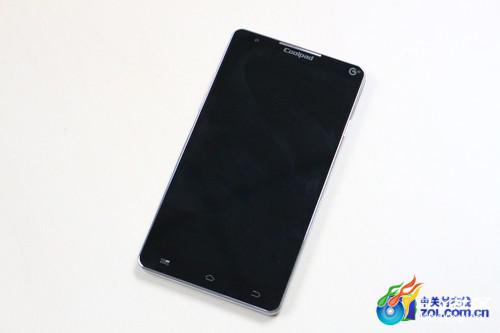

  酷派炫影SⅡ
  首先还是简单回顾一下酷派炫影SⅡ的参数信息:酷派炫影SⅡ延续了酷派炫影系列的设计风格,配备了一块5.5英寸显示屏,分辨率为全高清级别的1920*1080。处理器方面搭载1.2GHz主频的马维尔PXA1088四核处理器,内置1GBRAM+16GB ROM,搭载Android 4.2系统,并配备了200万+800万像素的拍照组合。
  12枚螺丝仔细拆
  接下来就是动手拆解的环节了。打开酷派炫影SⅡ的背部面板,我们看到了一块2500毫安时的电池,不过今天的重点显然不是它,那么暂且忽略。

  2500毫安时电池

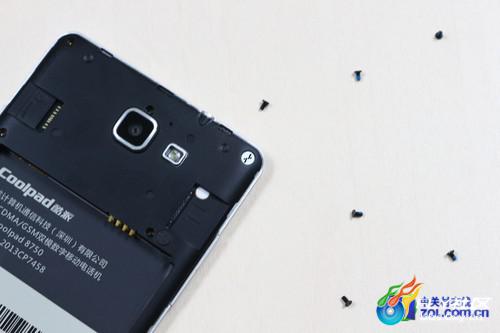

  拧下螺丝

  有一枚螺丝带有保修标签
  仔细数来,酷派炫影SⅡ的背壳有12枚螺丝,我们接下来就是要一枚一枚拧下来。不过要注意的是,机身背部右上角有一枚用贴纸覆盖的隐藏螺丝,这枚螺丝想拧下来就必须要破坏贴纸了,而实际上,破坏了贴纸就意味着手机不再享受保修资格。

  取下机身中框

  机身中框被成功取下
  12枚螺丝拧下来,我们接下来就要把机身中框卸下来,这部分稍微有些暴力,需要用一字螺丝刀稍微用力撬动边框,但是过程中还是要小心不要将边框弄断。

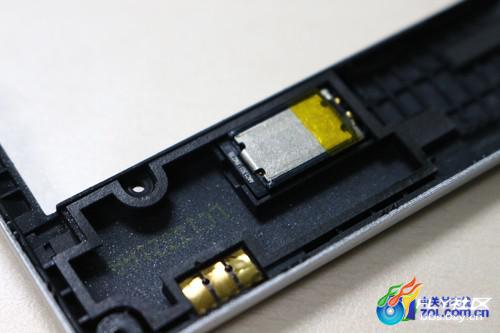

  底部的扬声器

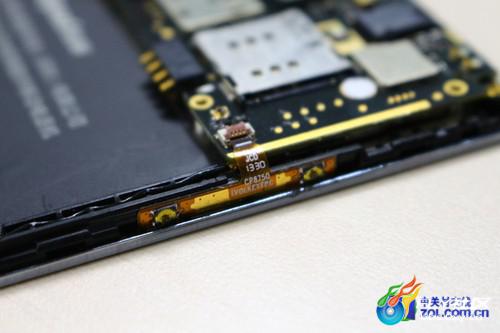

  底部主板的振动单元
  中框被成功卸下,酷派炫影SⅡ的内部构造开始展现在我们眼前了。在中框下方我们看到了酷派炫影SⅡ的扬声器,而剩余的主板部分则集成了振动单元、麦克风和天线等。
  拧螺丝拔排线取主板

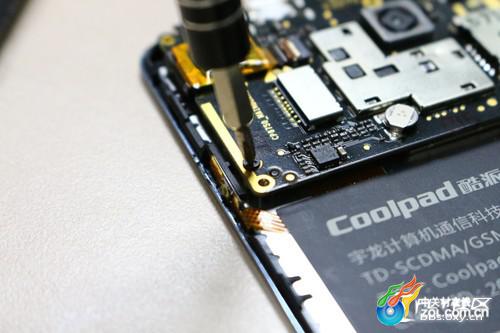

  此时机身上部的主板部分虽然还连接在机身上,不过我们还是可以将其从机身上拆卸下来,顶部主板与机身还有两枚螺丝固定,拧下来后我们就该拆排线了。

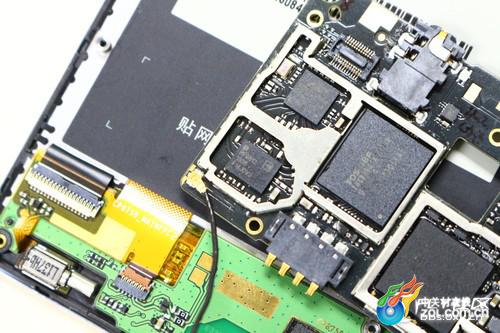

  将排线慢慢拔掉

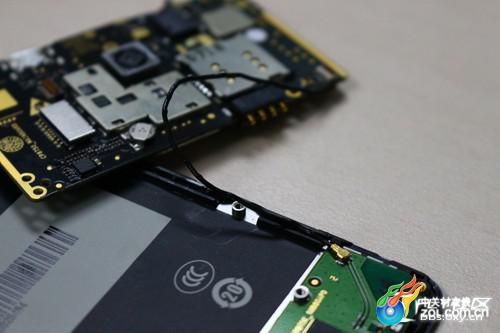

  高频端子线
  在主板上有若干个排线,我们接下来要做的就是拔掉这些排线。这些排线包括:主板与底部主板间、主板与屏幕之间等。虽然采用了卡扣式设计,不过如果是自己在拆排线的时候还是要异常小心。连接主板和底部主板的是一条高频端子线,起到传输手机信号的作用。
  主板被成功取下,这时候我们就可以把两枚摄像头从主板上卸下来了。它们与主板之间用卡扣连接,安装或是卸下还算方便,而光线距离传感器位于听筒的另一侧。

  200万像素前置摄像头

  800万像素主摄像头

  光线距离传感器
  主板芯片挨个看

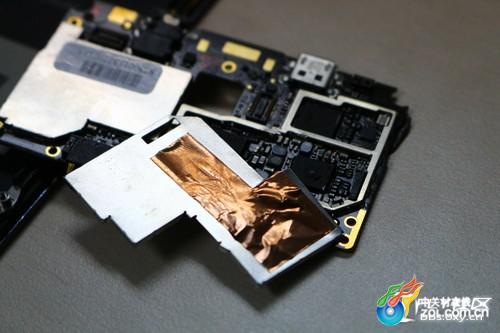

  主板背面有若干个屏蔽罩,我们可以用一字螺丝刀翘下来,之后各种处理器和芯片就清晰可见了。在这一区域我们能够找到TD-SCDMA芯片组、RF9812射频模块、RAM、ROM和音频芯片等。

  将屏蔽罩取下

  SK海力士IGB RAM(马维尔处理器位于其下方)

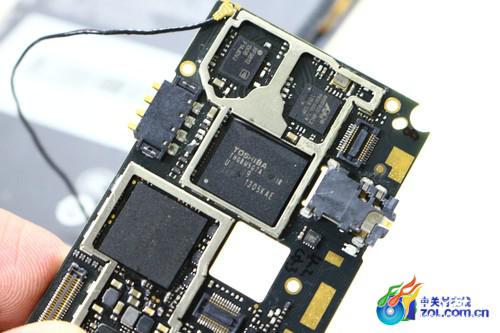

  东芝16GB ROM

  RF9812射频模块
  到这里实际上拆机过程就算结束了,为了还能将手机装回原样,也就不再继续拆解了。笔者用了20分钟将酷派炫影SⅡ原样不动地重新组装回来。

  将主摄像头装回主板

  拧回主板螺丝

  重新组装完毕
  那么以上就是我们对酷派炫影SⅡ所进行的拆解,由于笔者拆机的次数很少,演示过程中的不足之处希望见谅。拆解的过程也是希望大家对酷派炫影SⅡ有一个更深入的认识。我们看到它的做工还是比较精致的,从用料的考究程度上也能够体现出酷派方面的诚意。
我不喜欢说话却每天说最多的话,我不喜欢笑却总笑个不停,身边的每个人都说我的生活好快乐,于是我也就认为自己真的快乐。可是为什么我会在一大群朋友中突然地就沉默,为什么在人群中看到个相似的背影就难过,看见秋天树木疯狂地掉叶子我就忘记了说话,看见天色渐晚路上暖黄色的灯火就忘记了自己原来的方向。
级别: 超级版主
发帖
837915
飞翔币
228850
威望
224673
飞扬币
2468991
信誉值
0

只看该作者 2 发表于: 2016-08-04
来看一看
级别: 超级版主
发帖
837915
飞翔币
228850
威望
224673
飞扬币
2468991
信誉值
0

只看该作者 3 发表于: 2016-08-04
不错,了解了
