[分享]七彩虹iGame Z170烈焰战神X评测

　主板背面，右下方带有音频区域隔离线。

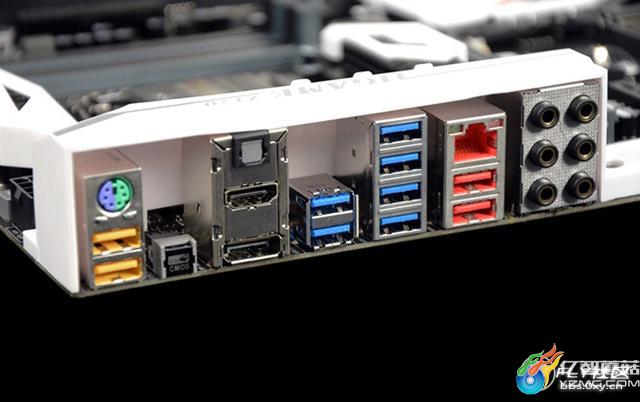

　　背部I/O接口包括1个PS/2键盘/鼠标接口、4个USB2.0(黄色和红色各两个)、2个USB3.1和4个USB3.0、1个S/PDIF光纤接口、1个HDMI、1个DisplayPort、1个网络连接端口、6个音频接口以及一个清CMOS按钮。

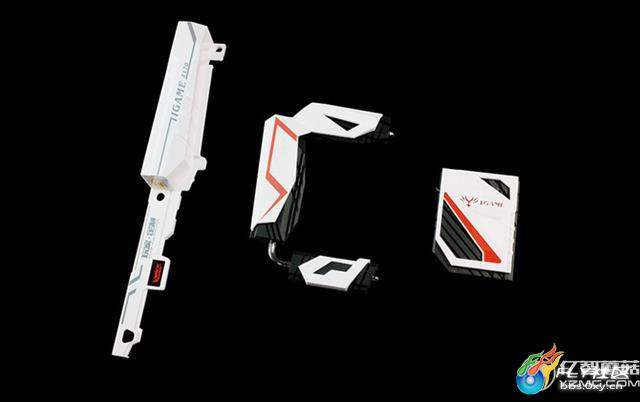

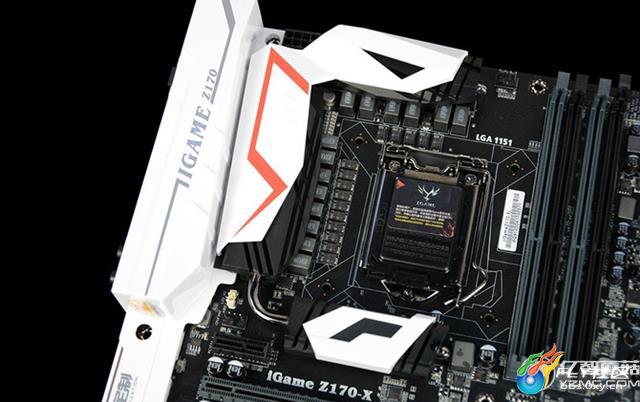

　　背部I/O接口上方和CPU供电散热片上都覆盖有白色塑料装甲，散热片为三段式设计，之间通过热管进行连接，这对提高散热效率有很大帮助。

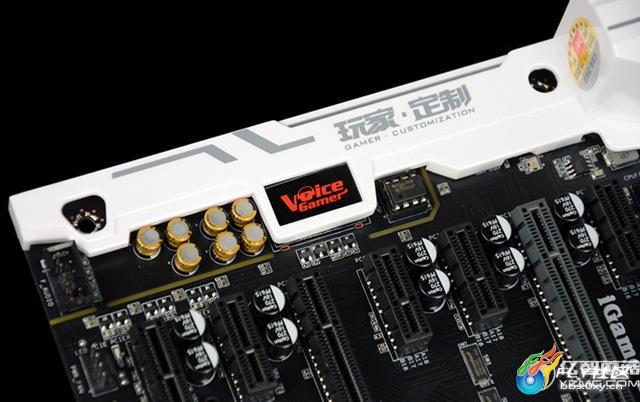

　　延伸到音频区域的白色装甲，下方的隔离线带有LED灯效，并且支持7种颜色可调，不过令人遗憾的是，音频区域隔离线是整块主板上唯一一个可调灯效的地方，在这个大玩灯效的时代显然没有十足的竞争力。

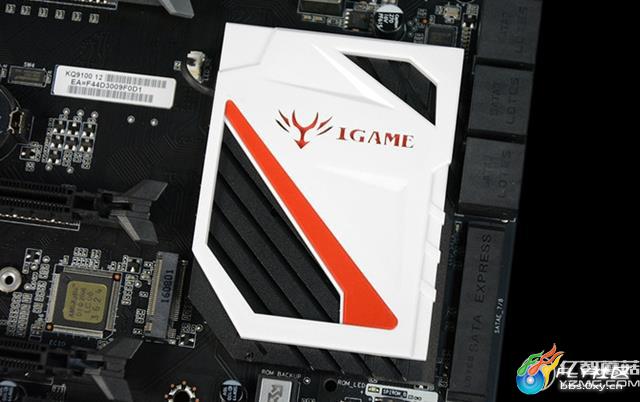

　　上方印有“iGame”logo的芯片组散热片，同样为白色装甲辅以红色线条点缀，散热片上还有左下、右上两处镂空区域，可以看到里面的黑色散热片细节。

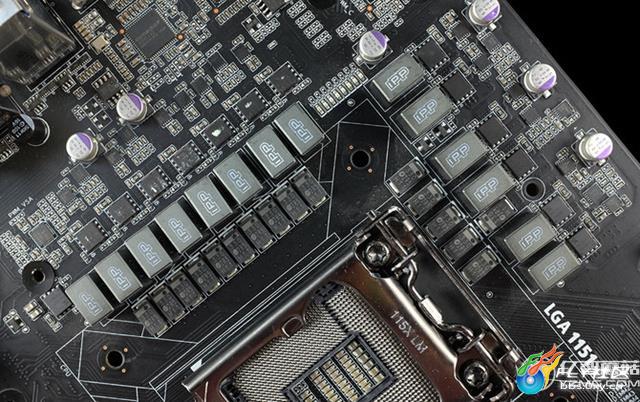

　　三、拆解解析：14相数字供电、3枚超频按钮

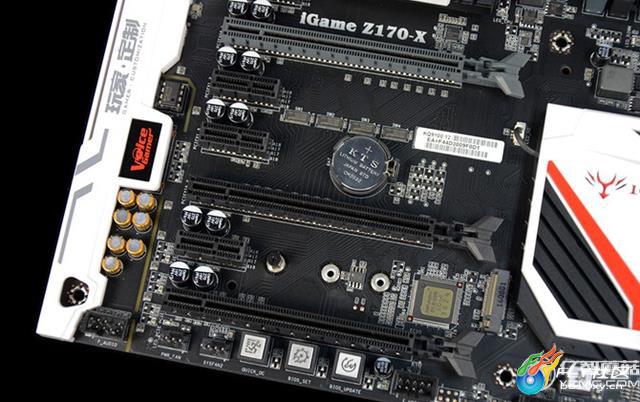

　扩展插槽方面支持3条PCIe 3.0 x16(从上到下依次为x16、x8、x4，支持3路或2路AMD CrossFire和2路NVIDIA SLI)、4条PCIe 3.0 x1。

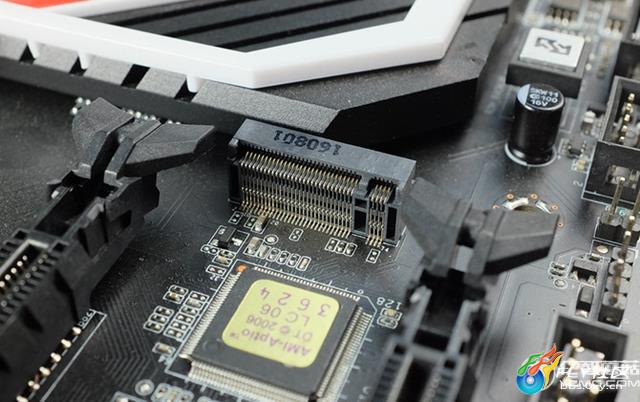

　　PCIe 3.0 x8和PCIe 3.0 x4插槽之间还有一个M.2接口，最大支持M.2 2280规格，支持PCIe 3.0 x4和SATA通道SSD。

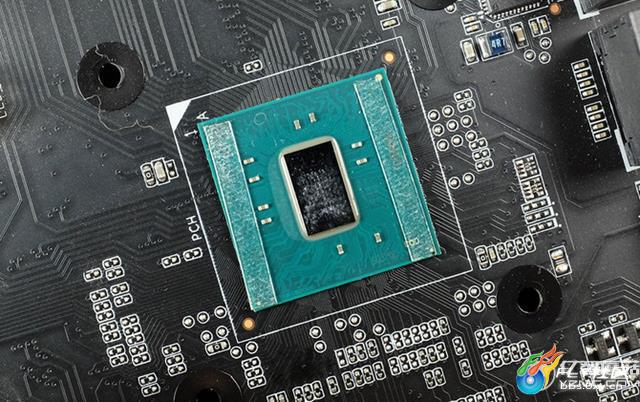

　　Z170芯片组。

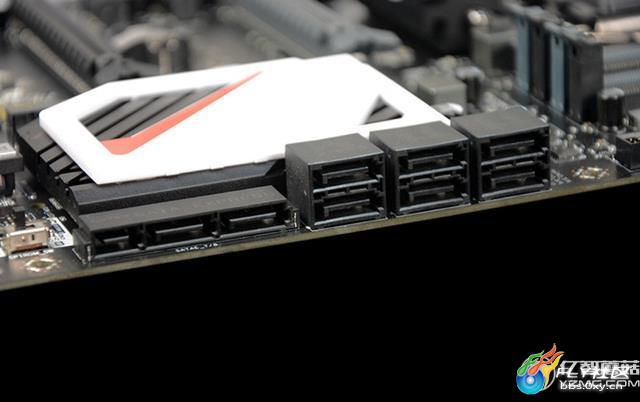

　　存储接口方面包括1个SATA Express和6个SATA 3.0(6Gb/s)。其中，SATA Express接口中的2个SATA 3接口和最左边的2个SATA 3由芯片组原生提供，右边的4个SATA 3接口由2颗板载ASMedia ASM1061芯片提供。

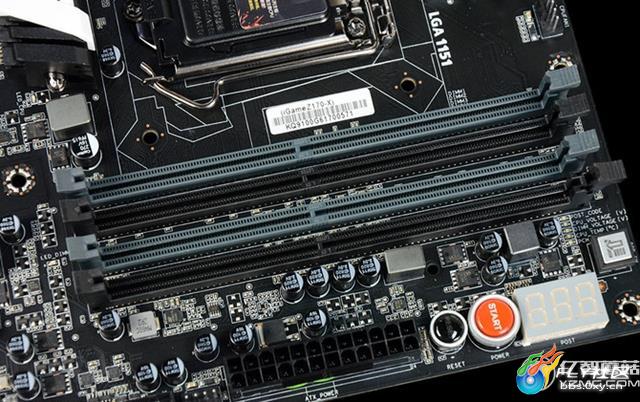

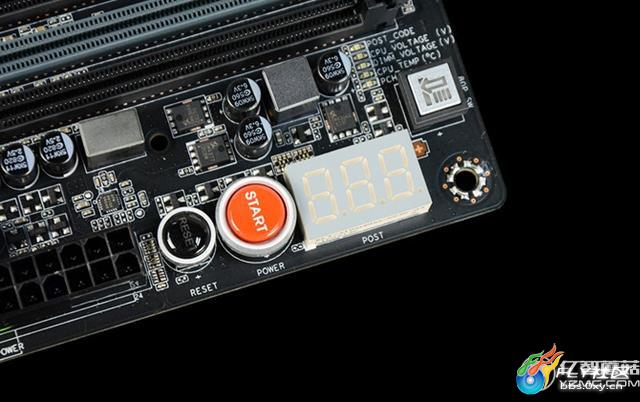

　　内存插槽附近的板载开关和重启键，右侧是3位数字的板载数码卡，通过上方的80P SW按钮可以切换侦测DEBUG/CPU电压/内存电压/CPU温度/芯片组温度。

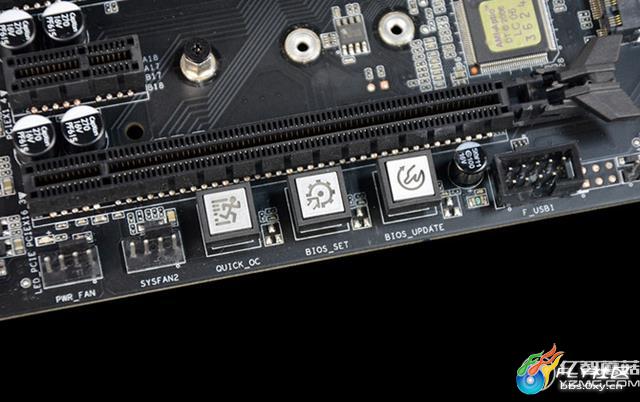

　Z170烈焰战神X针对超频玩家还加入了3枚方便超频的按钮，分别是QUIICK OC(自动超频)、BIOS SET(自动进入BIOS)和BIOS UPDATE(一键更新BIOS)按钮。

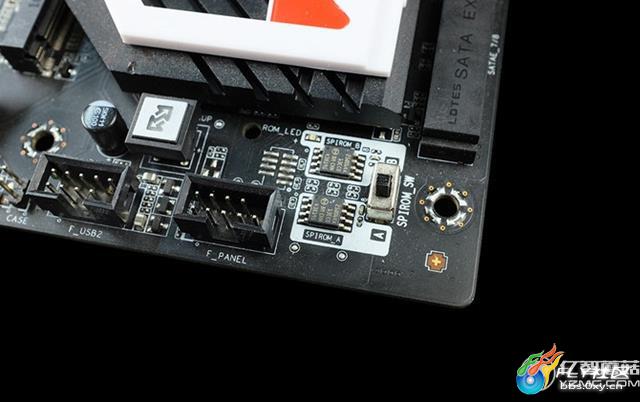

　　双BIOS切换器，左边的是BIOS备份按钮。
　　提供监控功能的iTE IT8733E Super I/O芯片。

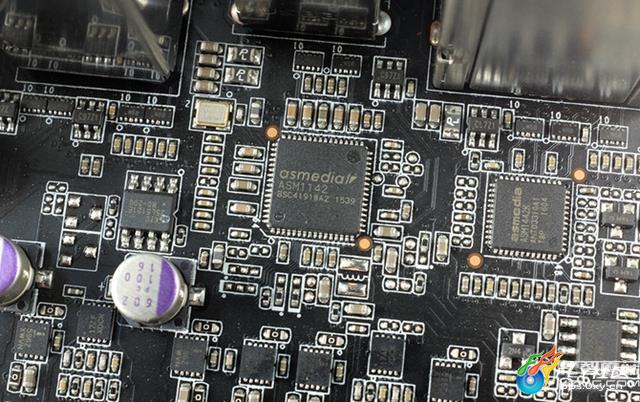

　　USB3.1主控芯片为ASMedia ASM1142，右侧的是提供核显HDMI输出的ASM1442K芯片。

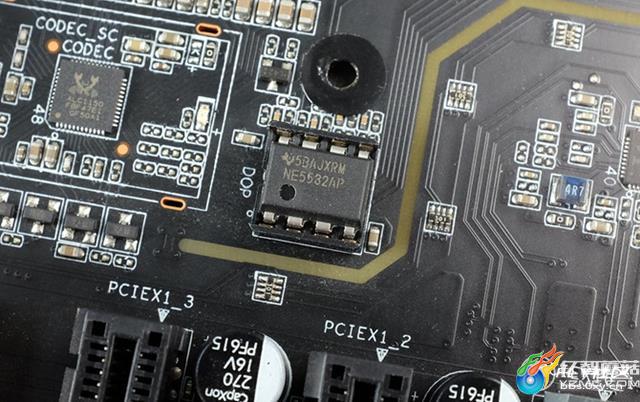

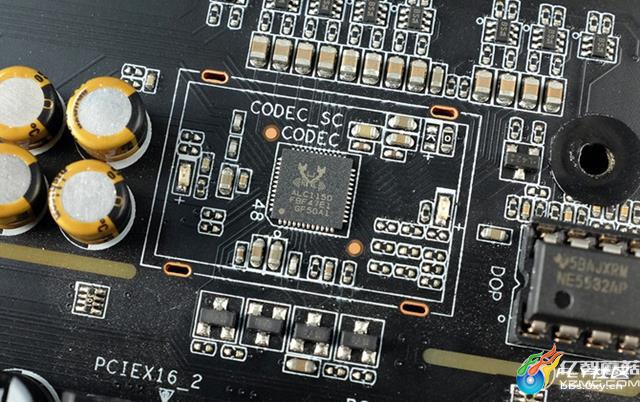

　　音频芯片为Realtek的ALC 1150，左边的是nichikon音频电容。

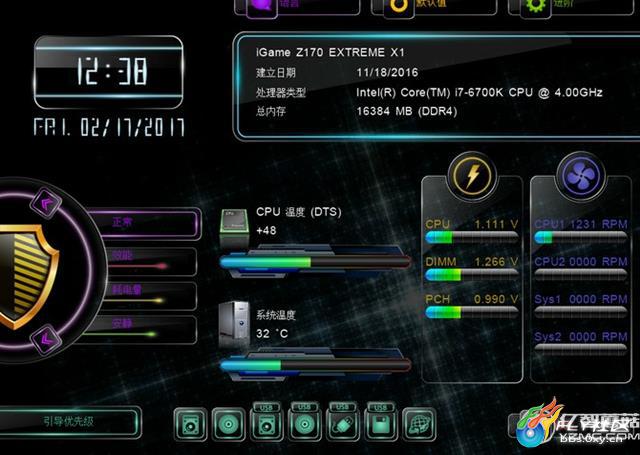

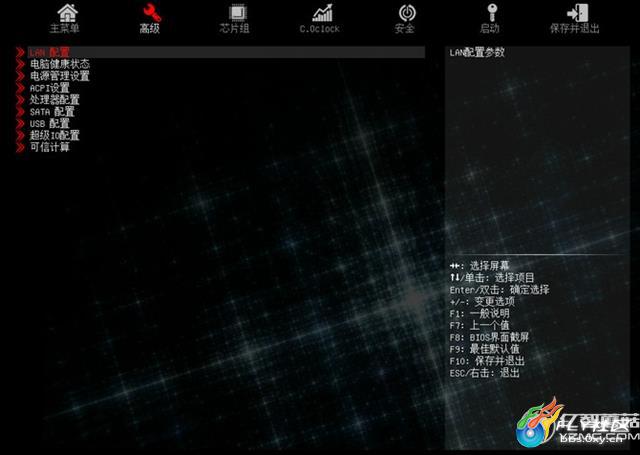

处理器配置菜单中包括处理器的基本信息以及超线程、激活处理器内核等功能的开关选项。

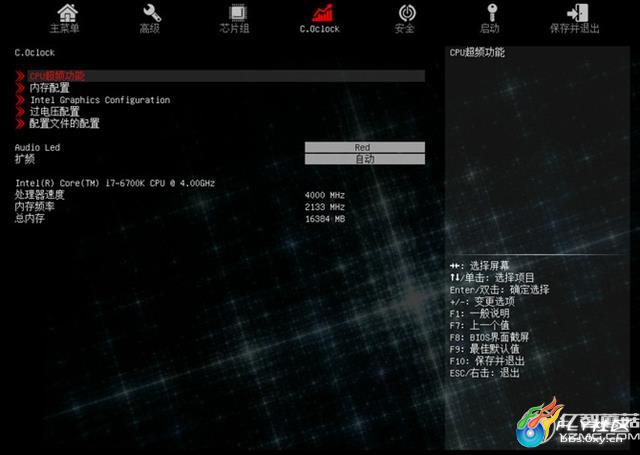

　　C.Oclock超频菜单，主要的CPU、内存超频设置都在这个页面里了。另外，可以对音频隔离线进行灯光设置的Audio Led也在这个菜单中。

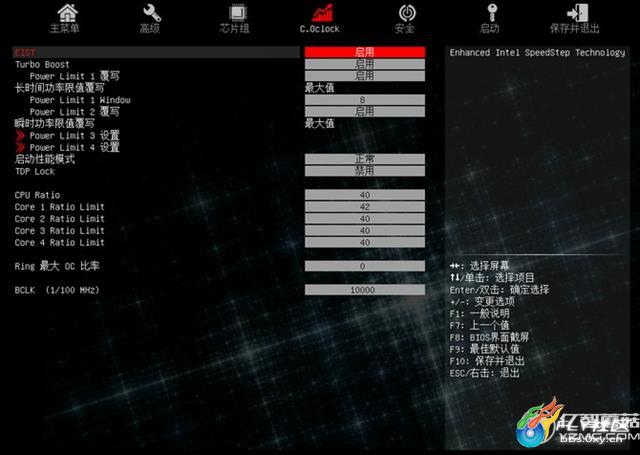

　　CPU超频设置页面，关键的CPU倍频以及BCLK设置都在页面下方。

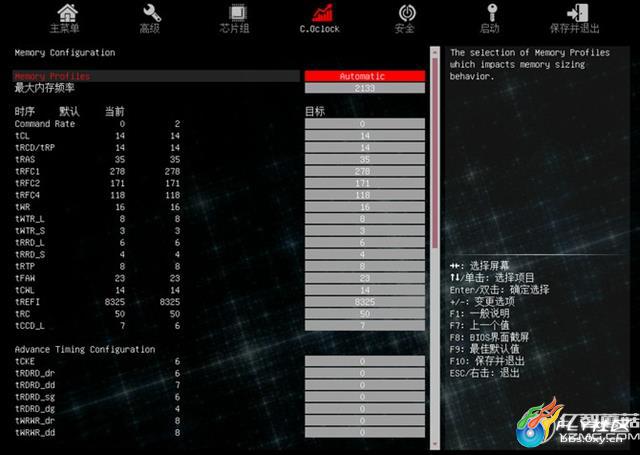

　　内存超频设置页面，十分详细。

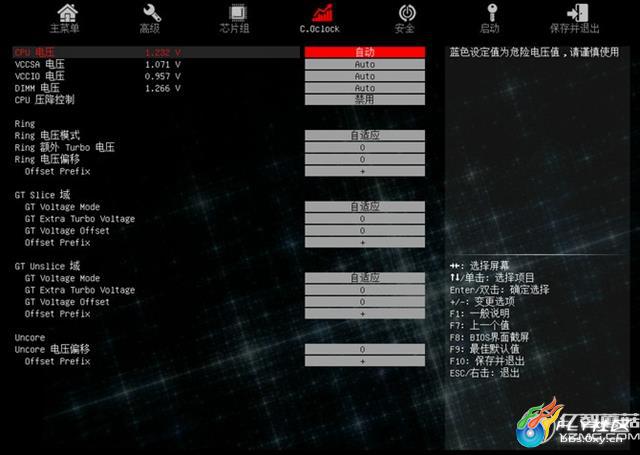

　　电压设置页面。
　　五、评测总结：比Z270更划算的超频之选
　　装甲与灯效相继成为主板厂商竞相追逐的对象的时候，七彩虹顺势推出了Z170烈焰战神X，凭借独特的白色装甲+红色线条的设计语言，让其一举成为自家的颜值担当。不过稍显遗憾的是，仅靠音频区域隔离线的那点灯效显然无法打动执着于“神说要有光”的那些人。
　　在用料上Z170烈焰战神X并没有吝啬，无论是带热管的三段式散热片、14相数字供电还是贴片电容都让我们看到了那个用心做产品的七彩虹。不过，作为主板软实力的BIOS仍有提升的空间，虽然超频设置足够全面，但是像BIOS版本、截图完成提醒等细节也许是玩家更为看重的地方。
　　总之，对于近期想要装机的用户来说，在200系列芯片组的上市初期选择Z170并不失为一种明智之选，当然前提是有超频需求。
