[分享]家庭路由的终极进化，国度GT-AC5300拆机

 楼层直达
z3960
级别: FLY版主
发帖
788237
飞翔币
211647
威望
215717
飞扬币
2626373
信誉值
8
只看楼主 更多操作 0 发表于: 2017-08-22

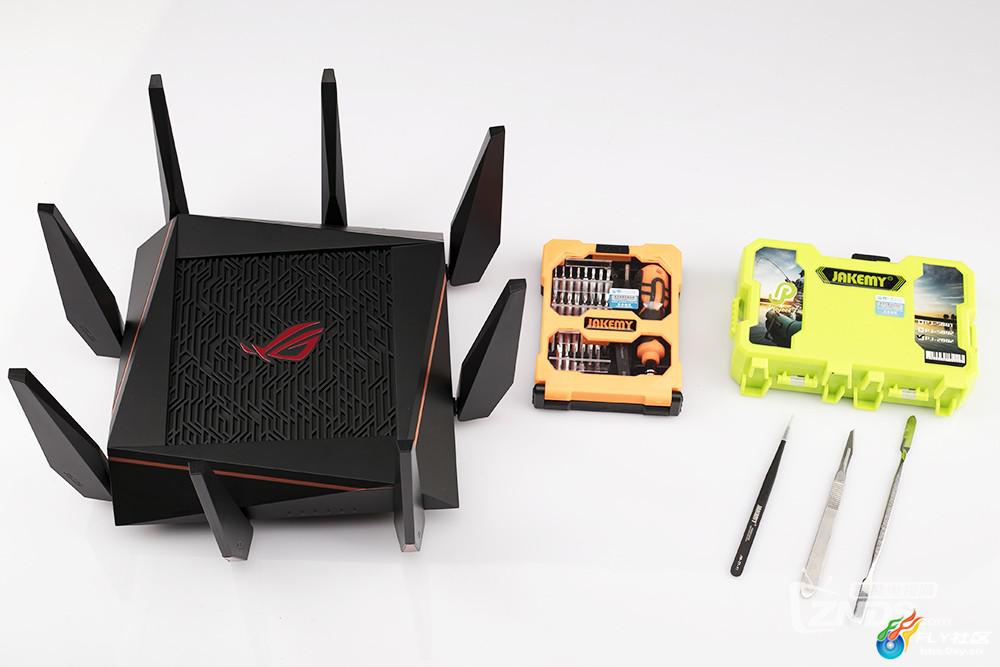

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]感谢大家一直以来的支持与鼓励，暑期天气热量再加上带娃，所以上个月才出了一个拆机帖。8月会有更多精彩的拆机呈现给大家，喜欢我就关注我吧!本次为大家带来的是华硕玩家国度GT-5300无线路由器，作为最新的旗舰路由相比上一代的AC5300又有哪些升级有改进本次拆机为大家揭晓。希望对大家正确地选择有所帮助。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体][font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]前段时间看到朋友圈内发的带倒影的照片一时兴趣，把吃了一年灰的破亚克力板挖出来吹吹灰也想来几张耍耍。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

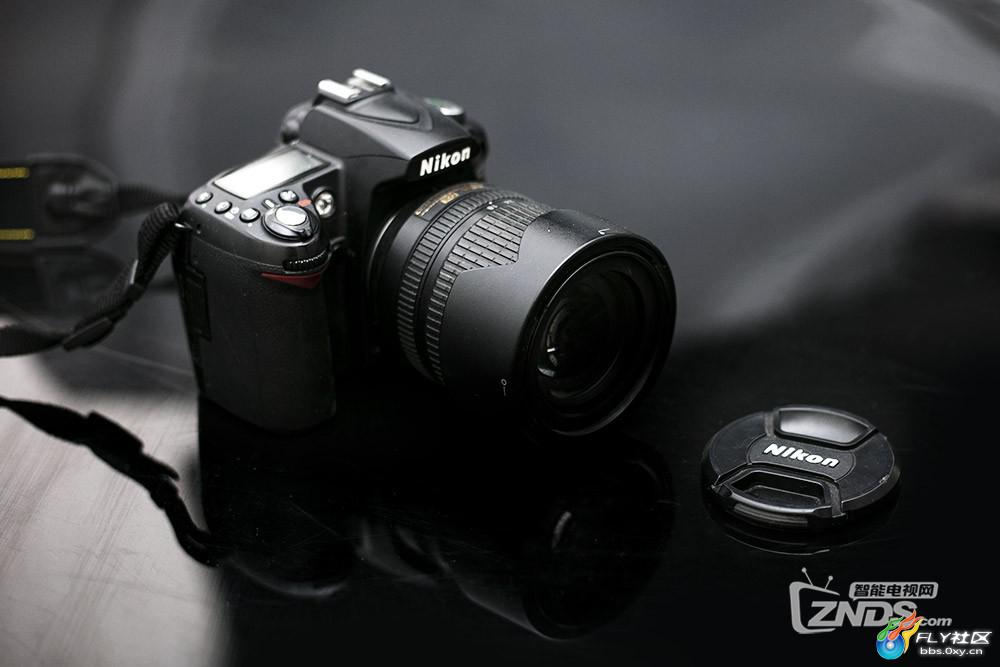

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]之前一直有朋友问我用的什么设备，其实用的尼康D90相机，年龄比我儿子还大了，不过现在我并不推荐大家入手，主要是因为感光度太低了，弱光下才开800的ISO，照片的噪点就不忍直视。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

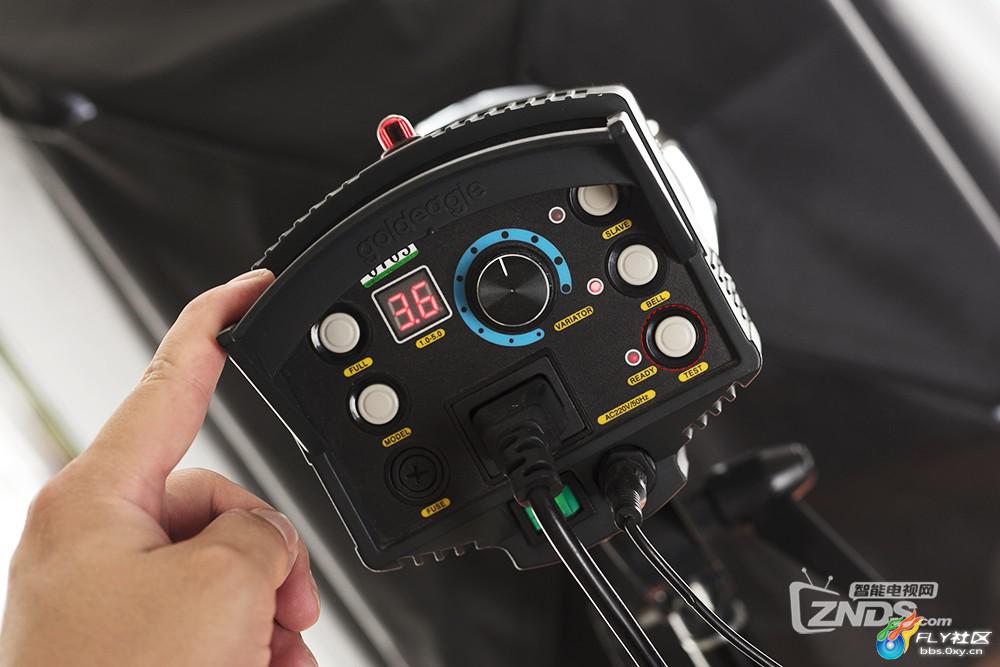

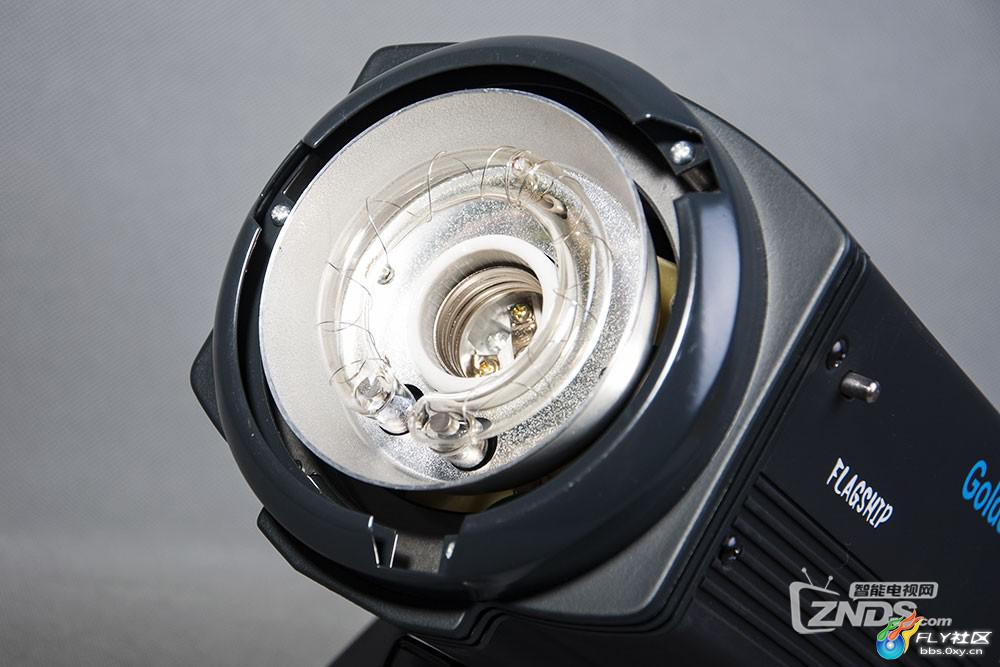

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]这个问题之前我也很纠结，所以3年买了2个金鹰影室灯来解决感光度差的问题。其实主要是因为皮实，而且离家相对比较近2小时左右车程就能到，当初我是直接开车到厂子里拉来的。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]指数和回电的速度确实还可以，用了4年了也没怎么坏连灯管都没换过。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]虽然平时使用的频率不是特别高，四年下来也差不多超过10万快门了，而且自己家里防尘又不好，我也懒得擦了一年最多擦个两三次，长期地使用下来感觉金鹰的东西确实扎实耐用，不过小毛病还是有的，主要就是金属壳外面的类肤涂层粘手，另外3盏灯其中有一个键不失灵了（主要是按下弹不起来），已经过了保修而且我用无线引导也不影响使用，所以也懒得去修了。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

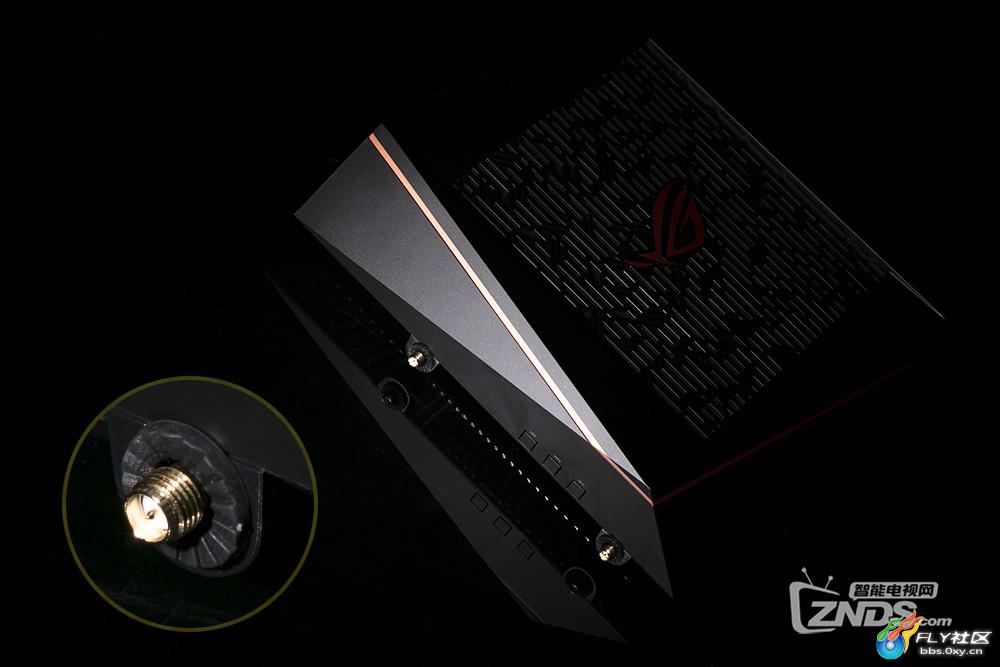

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]单灯用了束光筒，哎！两年不拍黑底退步好多，出来的效果没有想像中的那么惊艳，大家凑合着看吧！GT-AC5300采用了8天线沿用“巨石阵”设计，并使用SMA镀金接口方便自己DIY天线及更换天线，不同的是每一个接口周围都增加了片橡胶防退垫片，有效避免了天线容易脱落的问题。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

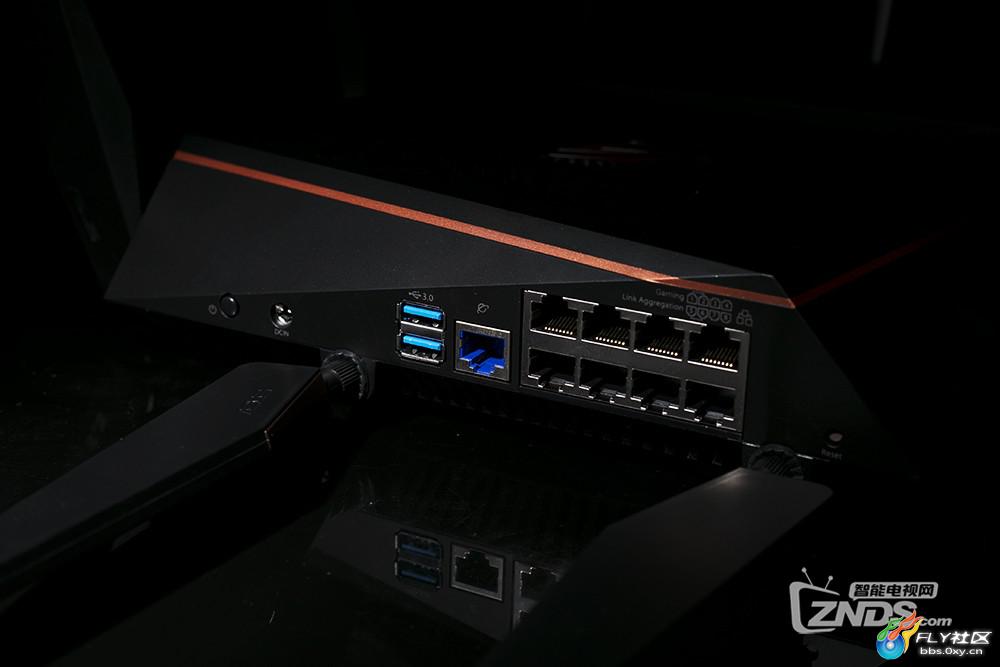

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]比起上一代的AC5300 国度GT-AC5300在LAN口的数量上翻了一翻，走链路聚合之后不再有端口不够用的尴尬，对于网络接口在一起的家庭用户来说还可以少买个交换机。另外USB 3.0的接口从之前的一个升级到2个，这回终于可以实现即挂高速打印机又挂高速移动硬盘的需求了。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]在外观设计上依然沿用了经典的多边形设计，除了端口的翻倍之外无线速率依然是5.3Gbps (1000Mbps + 2166Mbps +2166Mbps)，SOC升级为四核，此外无线芯片增加了E后缀对视频的传输及覆盖率有所改善，细节在后面的拆解为给大家详解。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

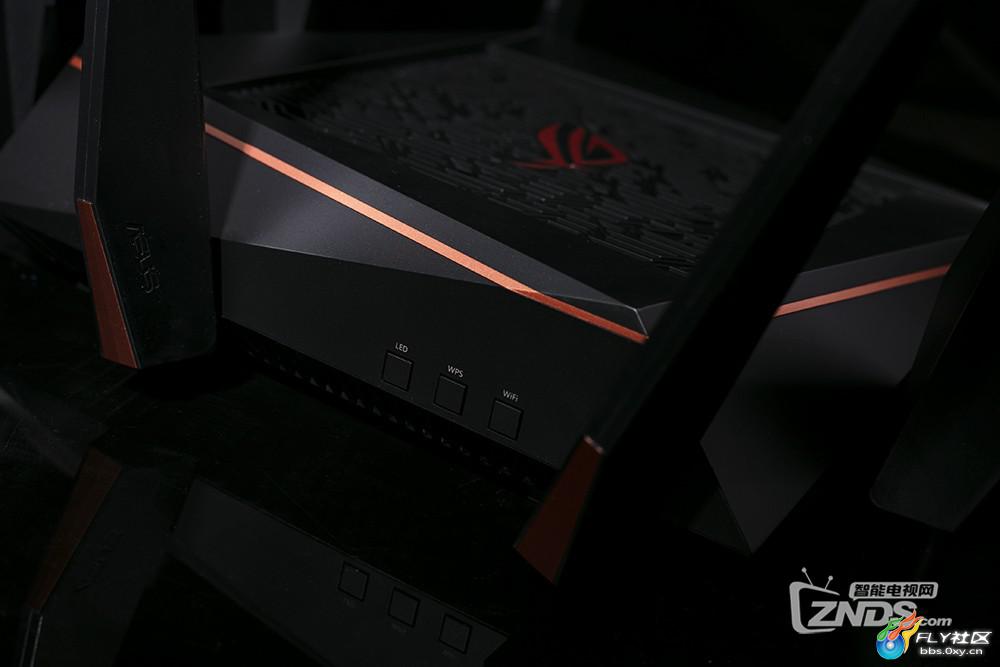

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]左侧依次为LED、WPS、WIFI开关。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]正面指示灯显示电源、2.4G、5G、WAN、LAN及WPS的状态，正常情况下为白色，线路未正常连接显示红色这一点于AC5300是相同的。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

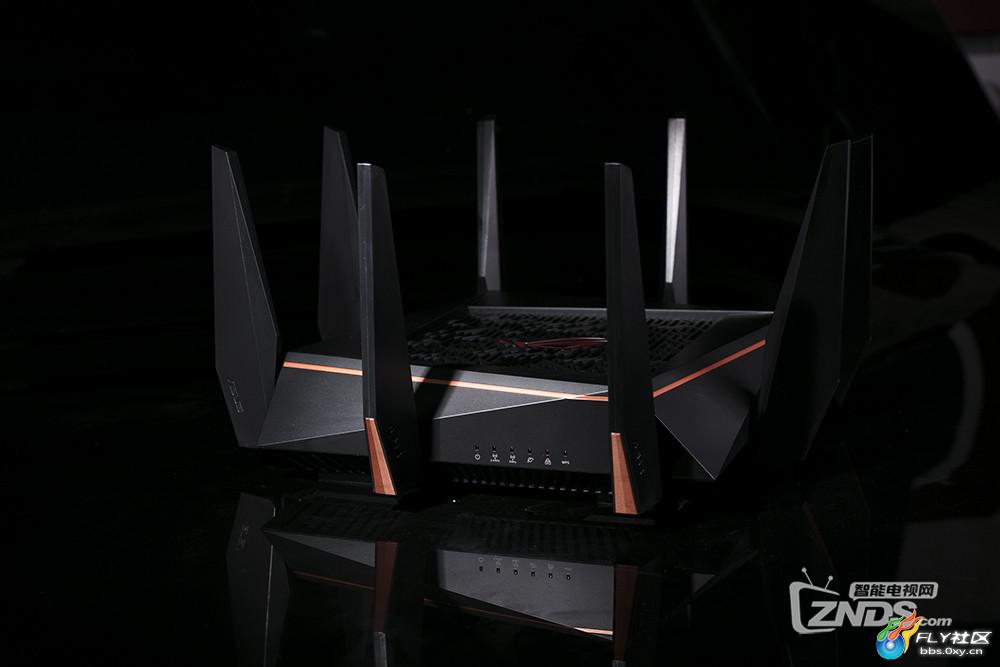

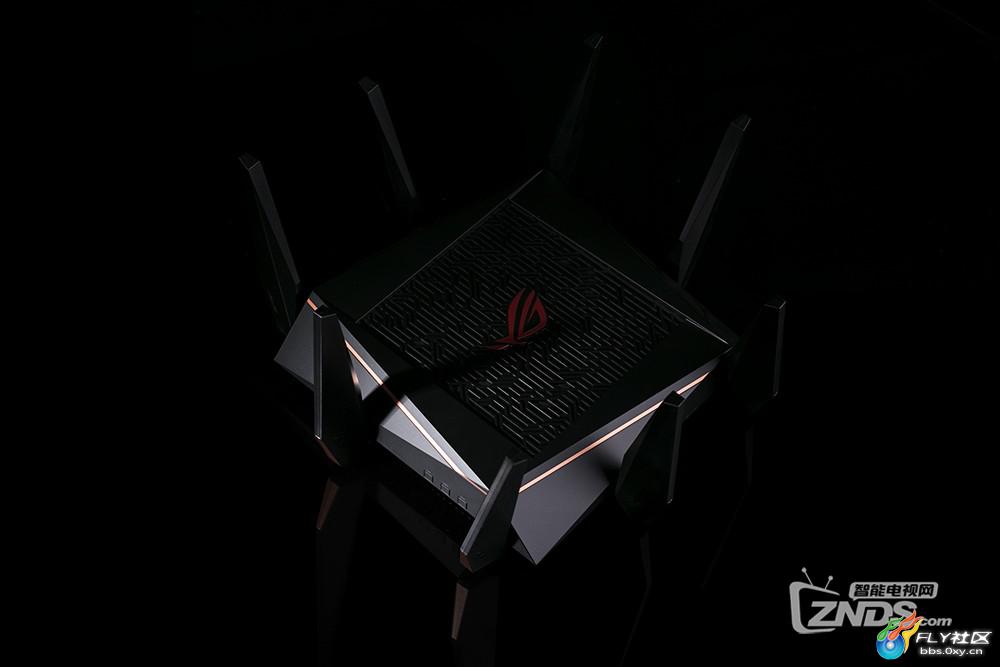

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]同样的8天线设计，ROG玩家国度GT-AC5300增加了金色切角格调更高一些。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

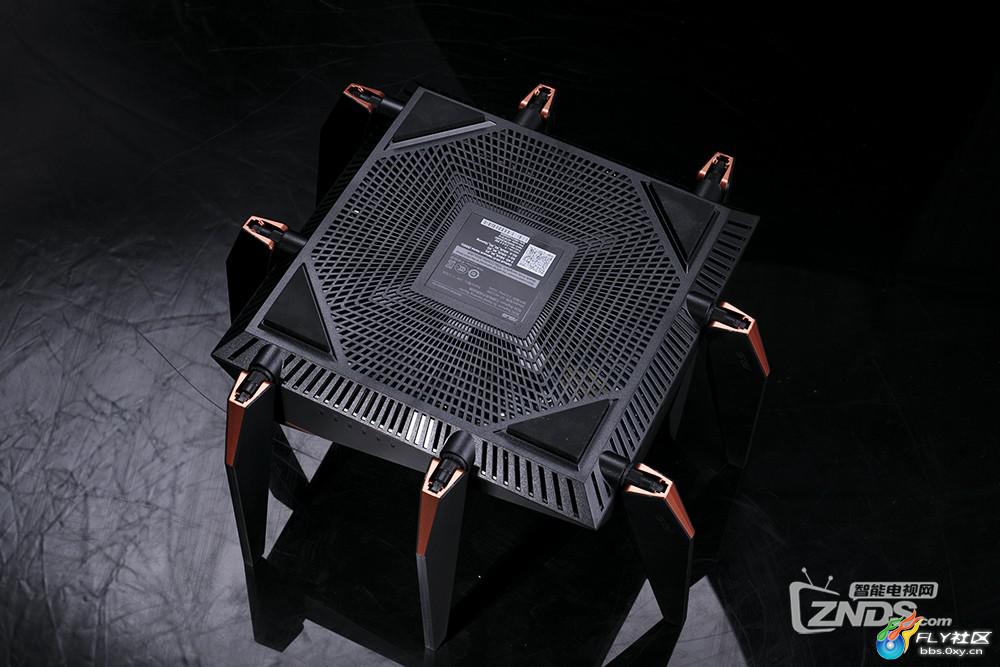

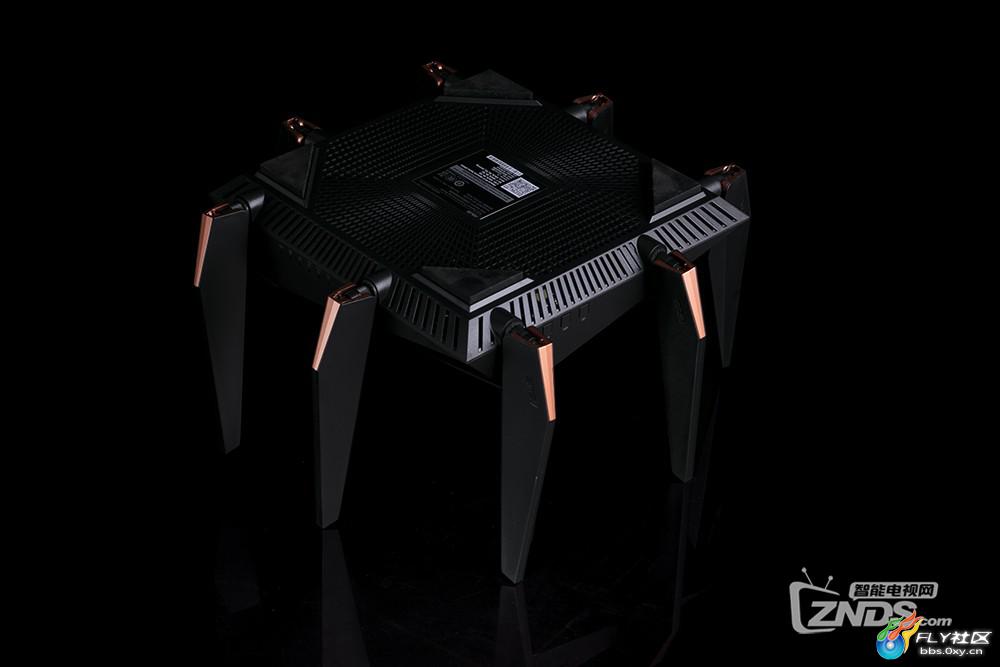

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]底部的设计相同一样的密集开孔同时用角垫增高增加空气对流改善散热效果。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

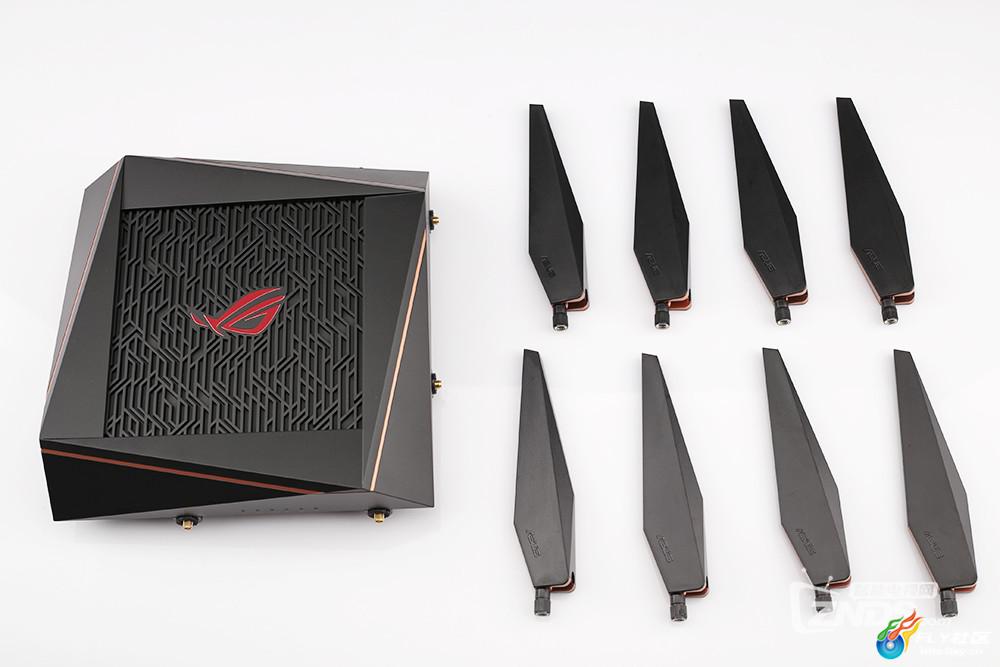

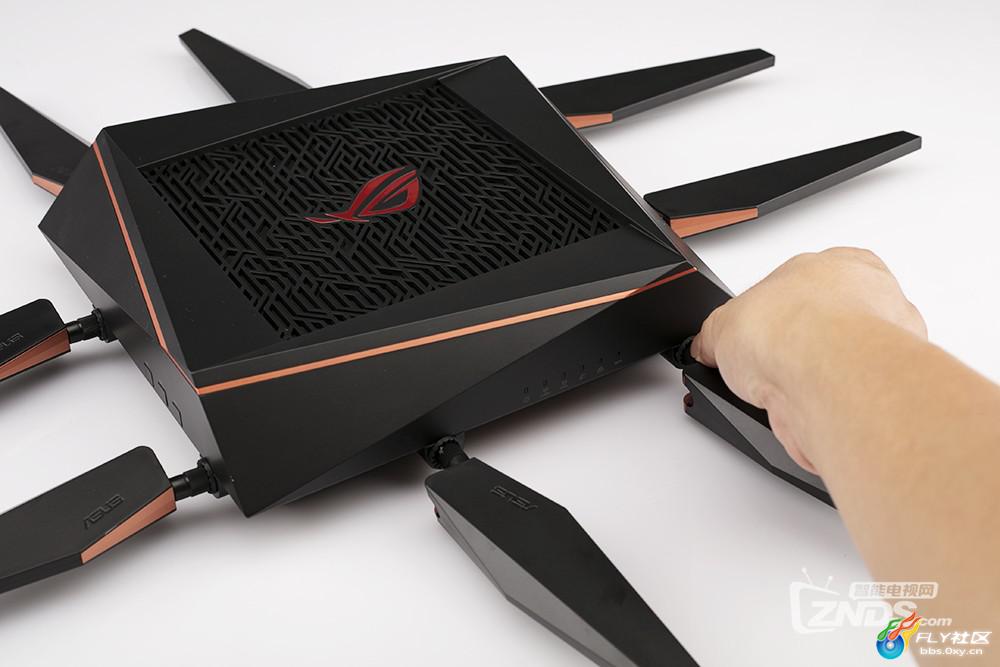

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]拆解前先分离天线。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]其实我想说的是这种独特造型的天线没必要用SMA口，直接一体式就行。自己DIY更换之后在造型反而不伦不类，而且8天线的设计已经达到全方位覆盖也没必要再改天线。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

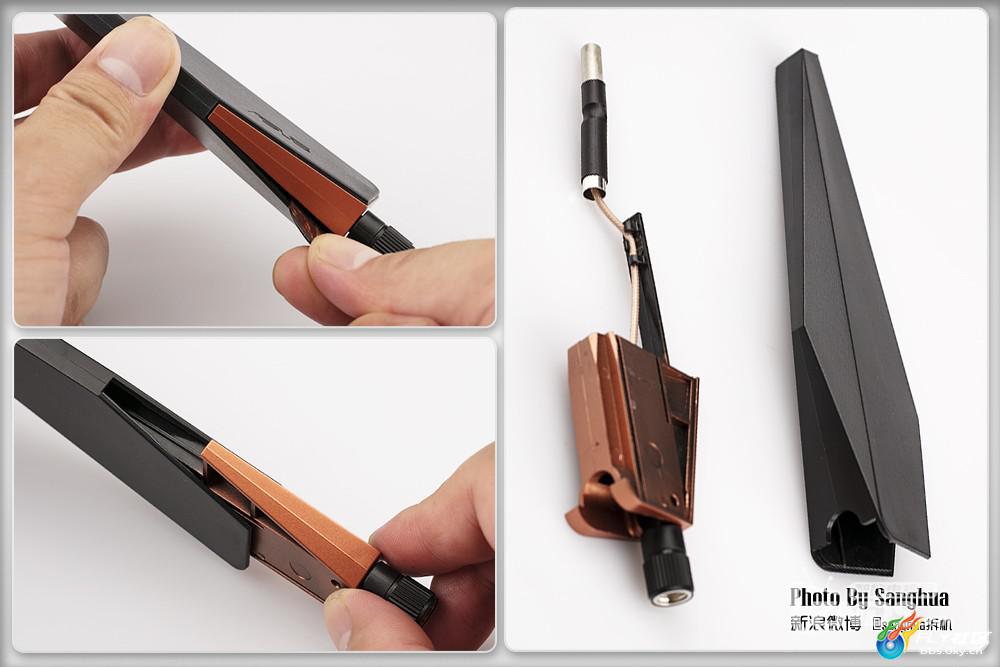

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]本来以为是局部烤漆，拆解后才发现原来是两部分构成采用卡扣连接，这种设计方式的确更为美观，不过一定程度上降低了结构强度，掰天线时用力过猛容易造成底部开裂。打开天线内部是一条全向天线，支持2.4G/5G双频。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

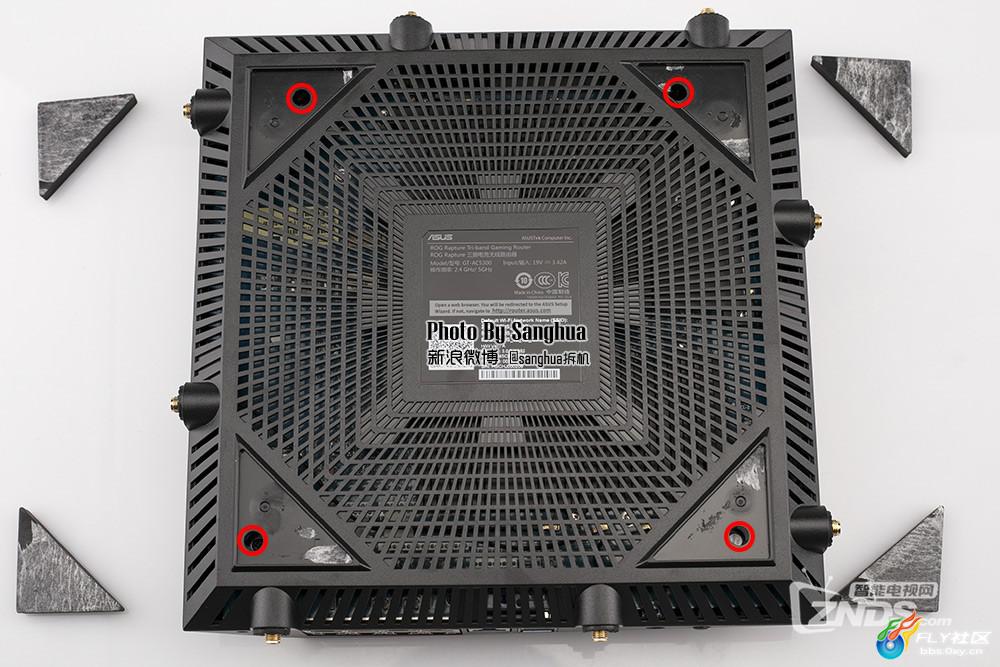

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]底部螺丝藏在脚贴下方右下脚设计有易碎贴。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]为了防止天线螺纹倒退在每个SMA接口处都设计有防退贴需要先分离，同时分离卡扣方可打开。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

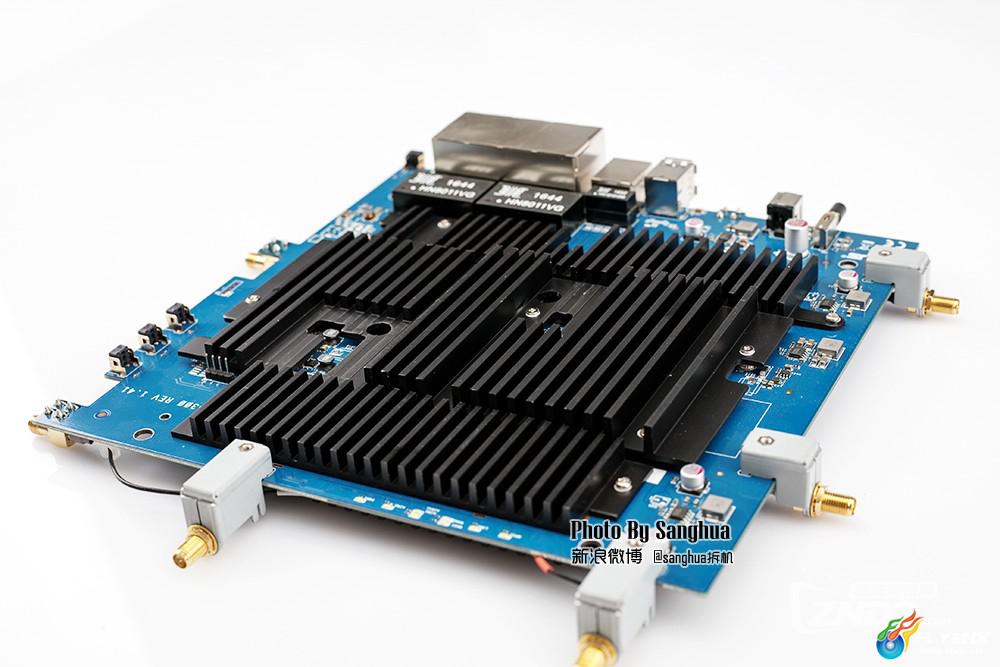

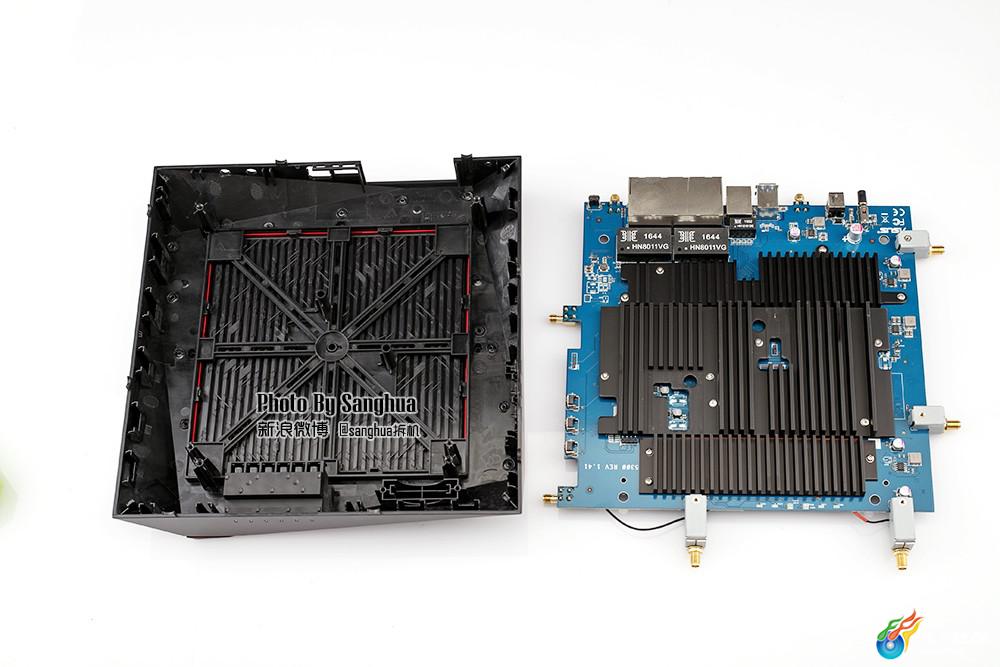

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]ROG玩家国度GT-AC5300同样有大面积的散热片，不过造型与尺寸完全相同，虽说博通BCM4908主控采用28纳米制程相比上一代采用40纳米的BCM4709工艺更为先进，不过毕竟是四核而且博通的发热是公认的高，因此我倒是更希望看到有风扇加持，主动与被动散热相结合。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]好在散热片足够厚长期开机稳定性不存在问题。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

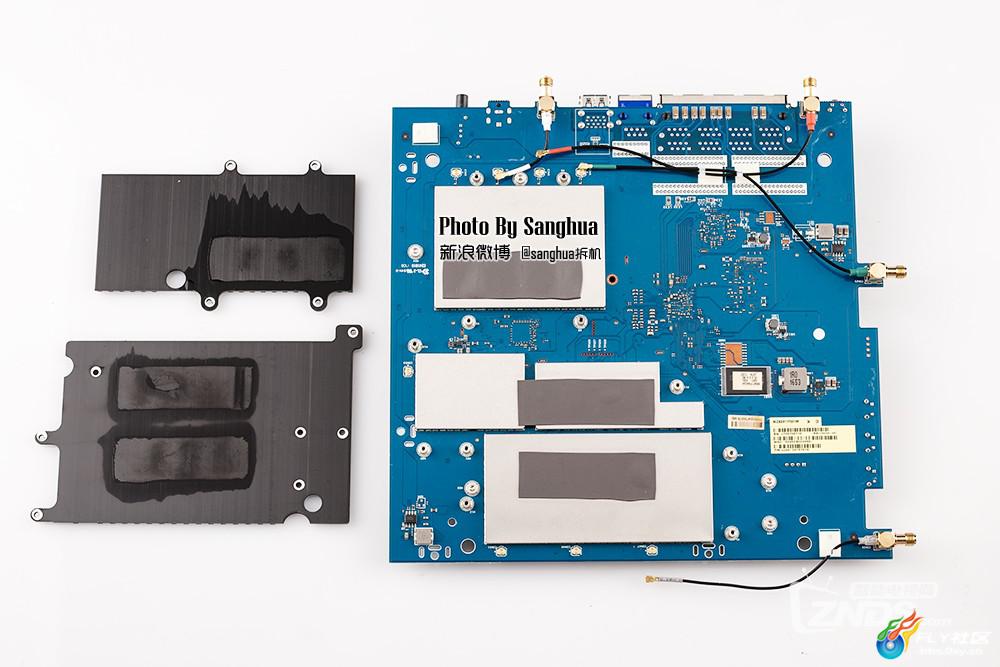

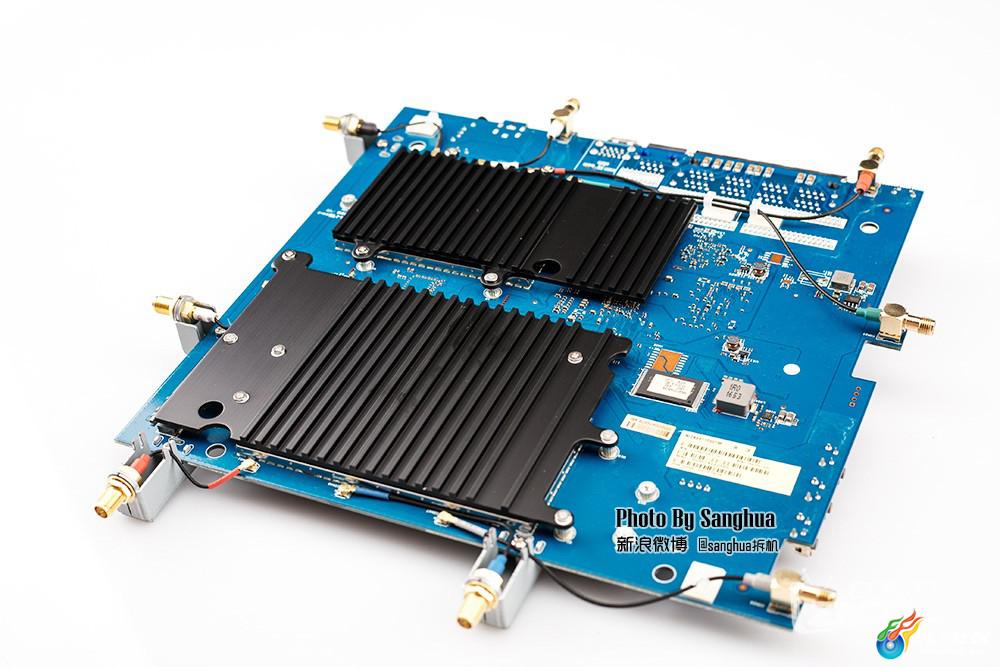

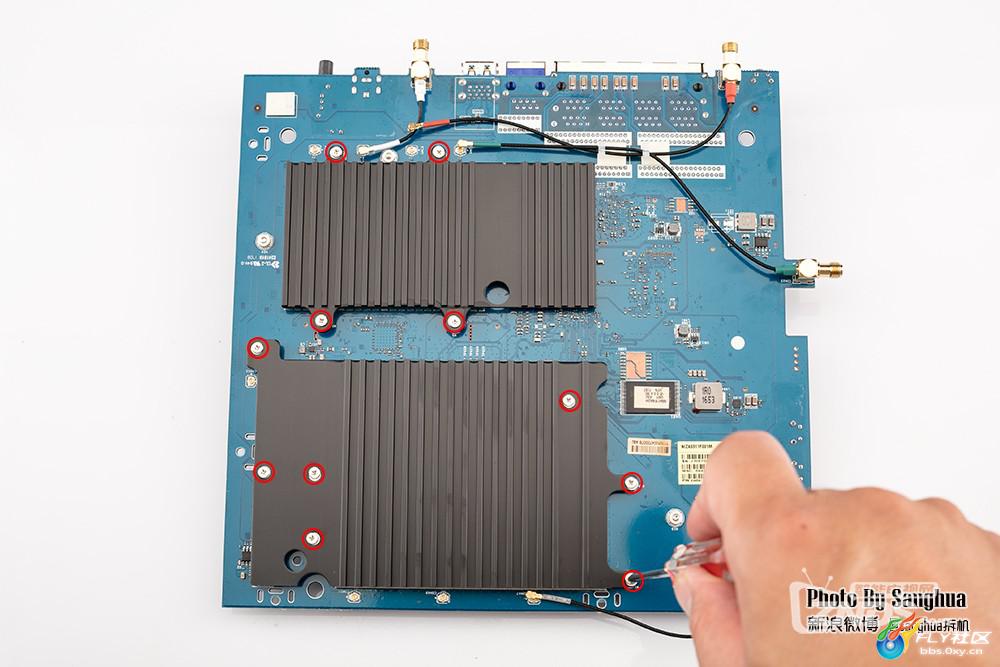

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]背面由2片散热片解决无线功放放大区域的发热问题。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]为了保证信号的稳定性2.4G/5G共用的四条天线采用架空设计。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

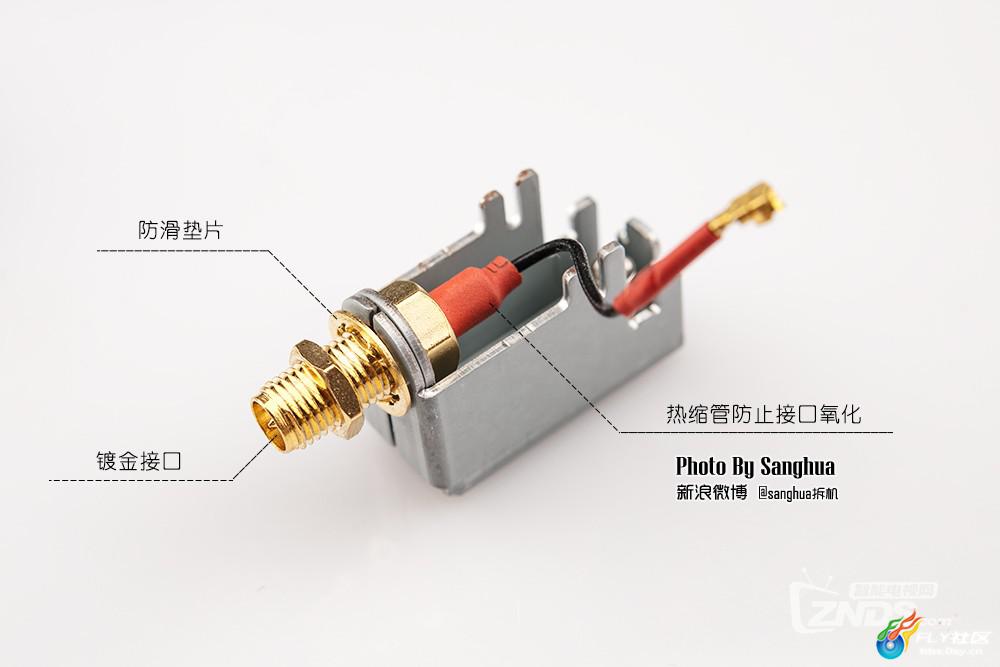

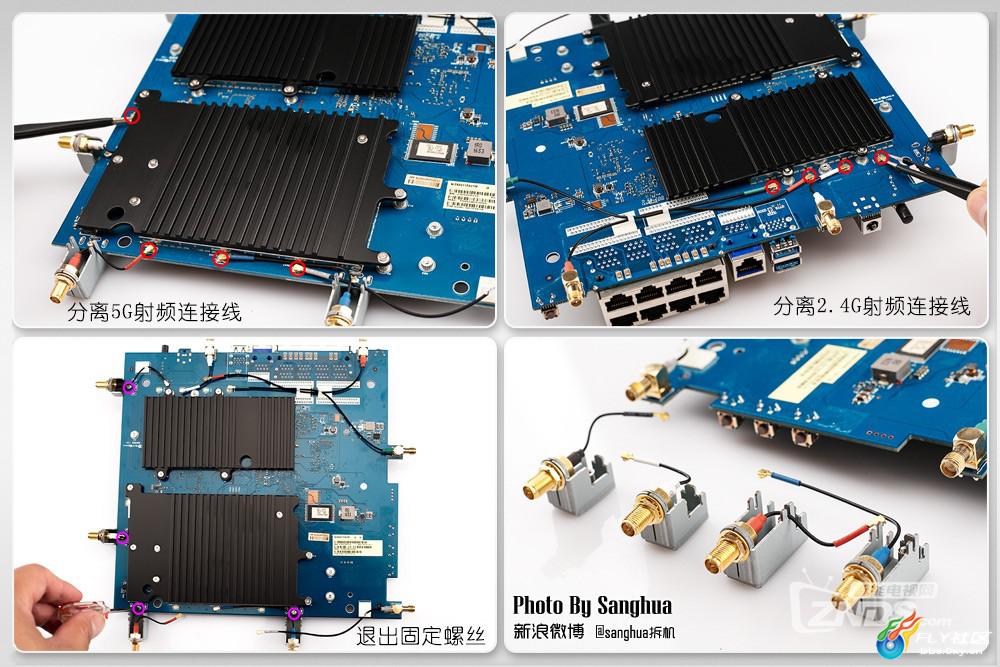

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]在每个SMA接口上有防滑垫片防止螺丝倒退，此外焊接处都安装有热缩管防止焊点因为氧化而影响信号。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

相关话题

关键词: bot 视频 帮助 推荐

分享到 淘江湖 新浪 QQ微博 QQ空间 开心 人人 豆瓣 网易微博 百度 鲜果 白社会 飞信
我不喜欢说话却每天说最多的话，我不喜欢笑却总笑个不停，身边的每个人都说我的生活好快乐，于是我也就认为自己真的快乐。可是为什么我会在一大群朋友中突然地就沉默，为什么在人群中看到个相似的背影就难过，看见秋天树木疯狂地掉叶子我就忘记了说话，看见天色渐晚路上暖黄色的灯火就忘记了自己原来的方向。
回复 引用
举报
z3960
级别: FLY版主
发帖
788237
飞翔币
211647
威望
215717
飞扬币
2626373
信誉值
8
只看该作者 1 发表于: 2017-08-22

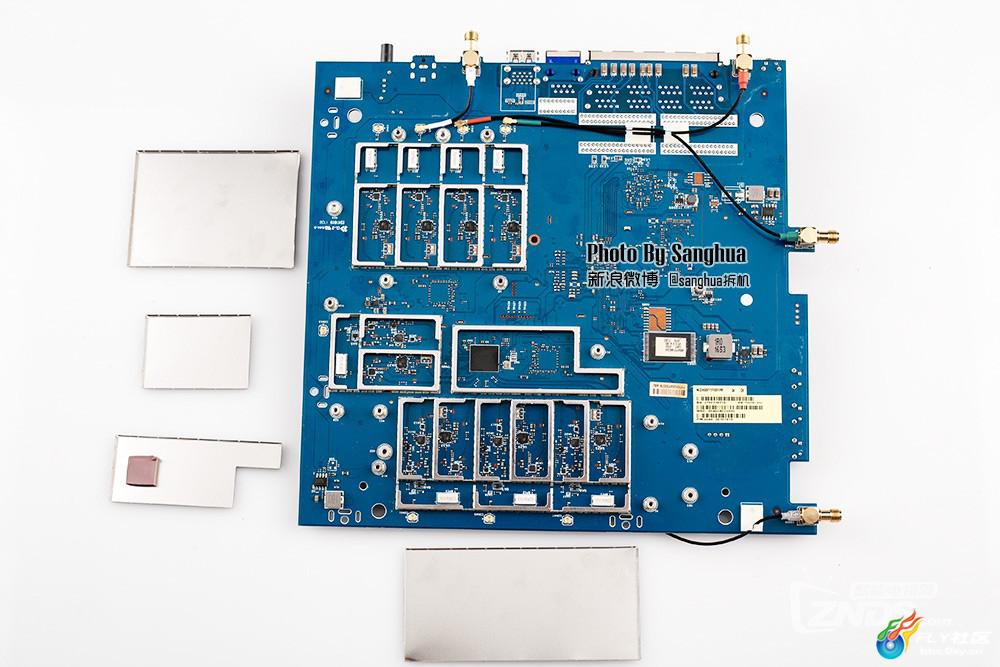

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]无论是正面还是背面重要的芯片区别都覆盖有金属罩，有效解决了信号的干扰问题，同时增加路由器工作时的稳定性，设计有导热贴将热量快速传导到散热片上解决散热问题。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

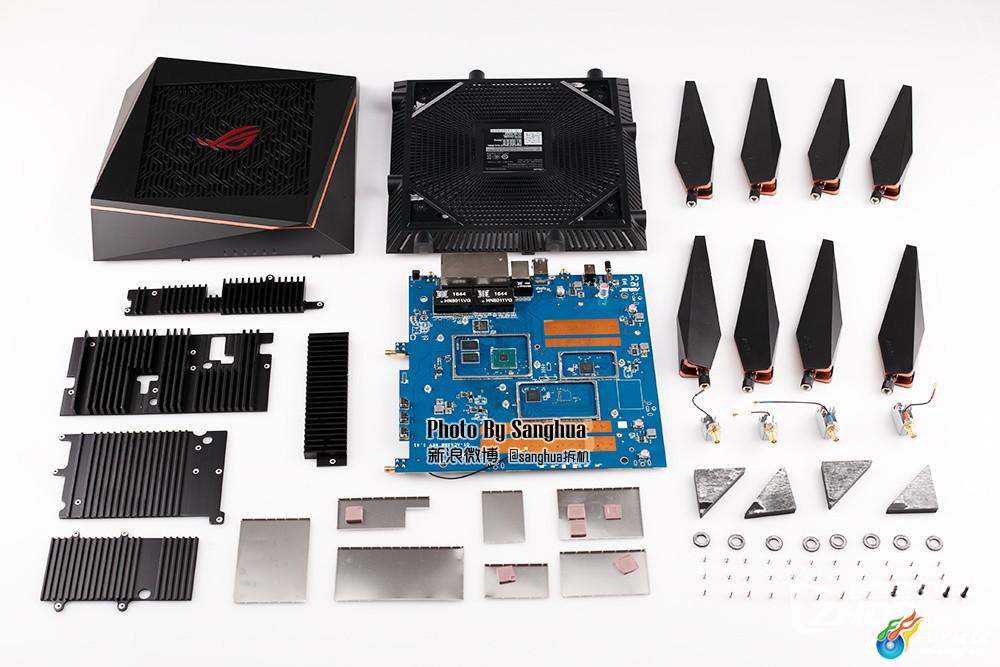

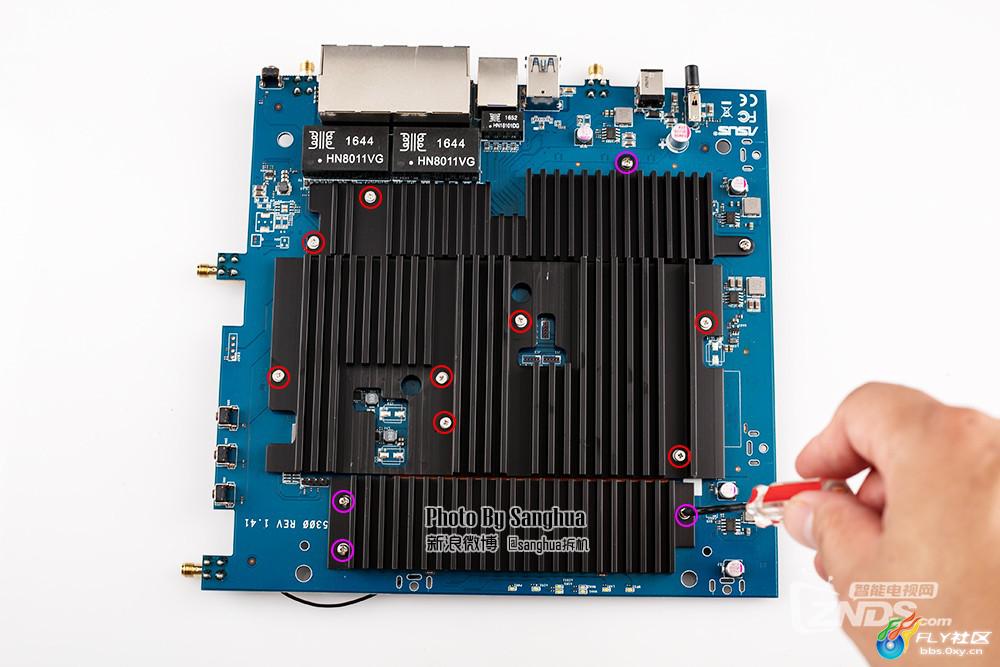

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]螺丝采用2种长度不同的螺丝固定，加强结构强度。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

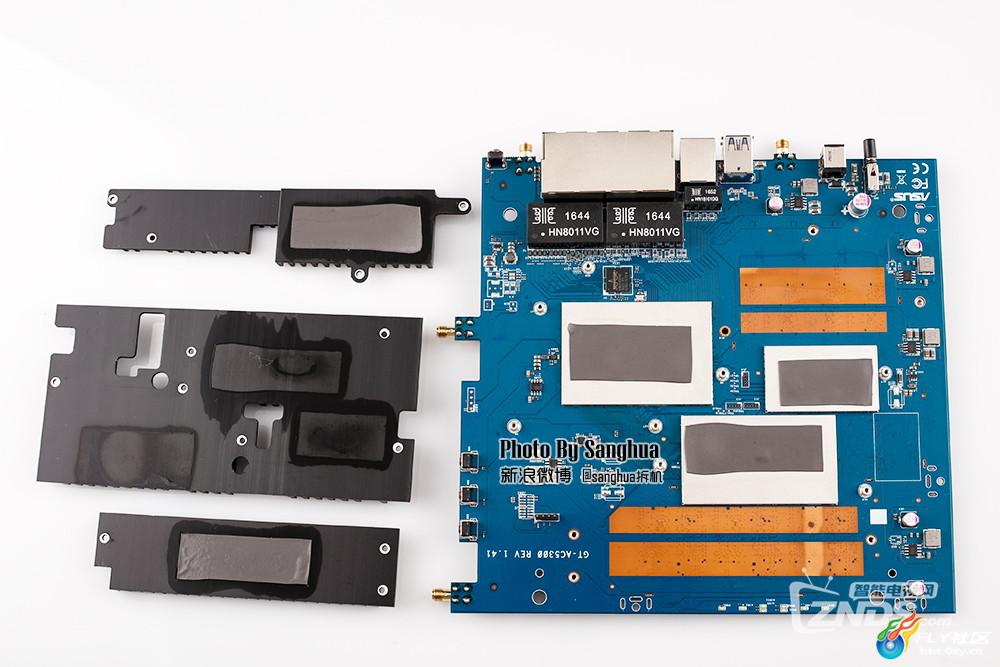

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]散热片采用多段式设计，类似华硕主板上独家的旋翼导流装甲的设计，同时主板上对应的无线功放芯片区域，进行大面积铜片裸露并通过导热贴片导到散热片上，解决了WIFI长期工作时的散热问题。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

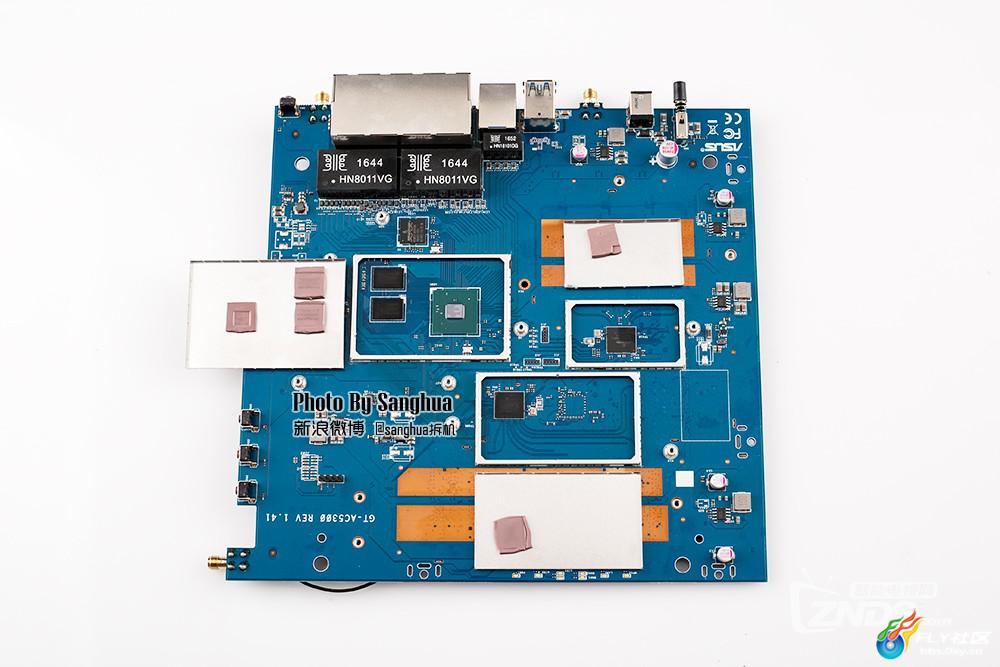

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]将大部分芯片都设计在正面，并采用了金属罩屏蔽来进一步减少信号之间的干扰，增加路由器的稳定性。但是这次我要说的是对于无线的功率放大器上并没有安装导热贴，如果我没记错的话之前AC5300都是有的，不知道是因为设计时特意如此，好让无线功率放大器的热量更多地从顶部的散热片导出，还是生产线上的个别员工漏贴了，我更希望是后者吧！至少其他童鞋不会中招。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

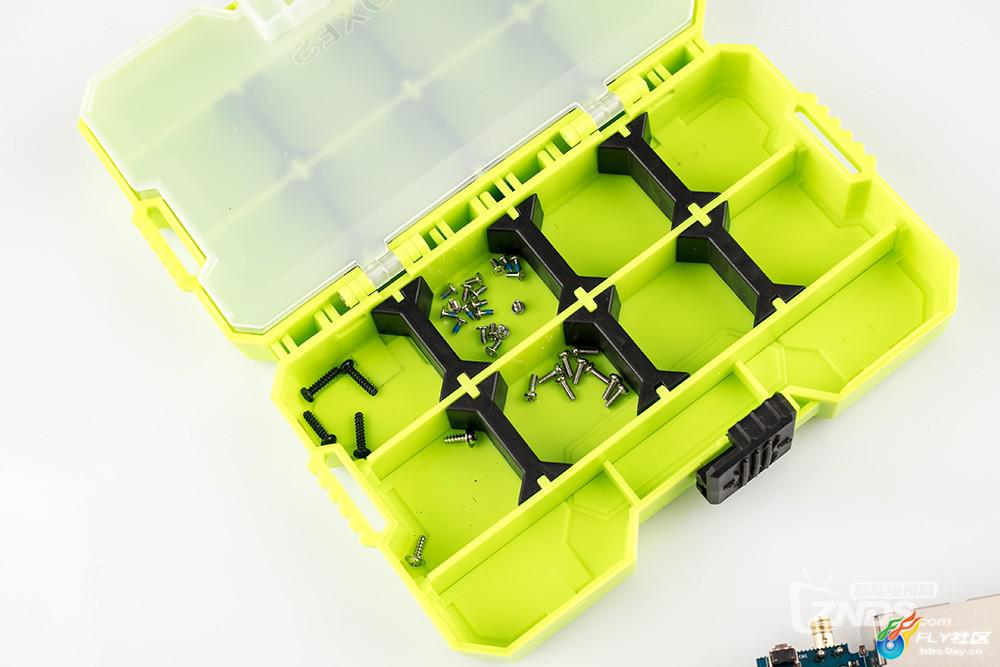

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]杰科美的这盒子还是挺受用的，把拆下来的螺丝统统放这里就不需要担心装回去时螺丝少了。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

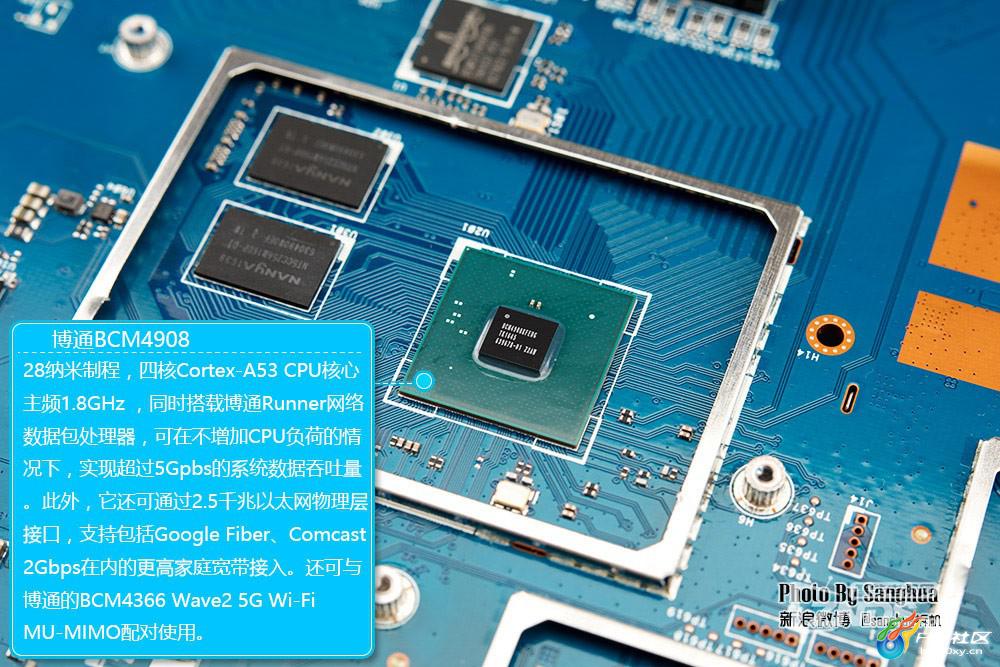

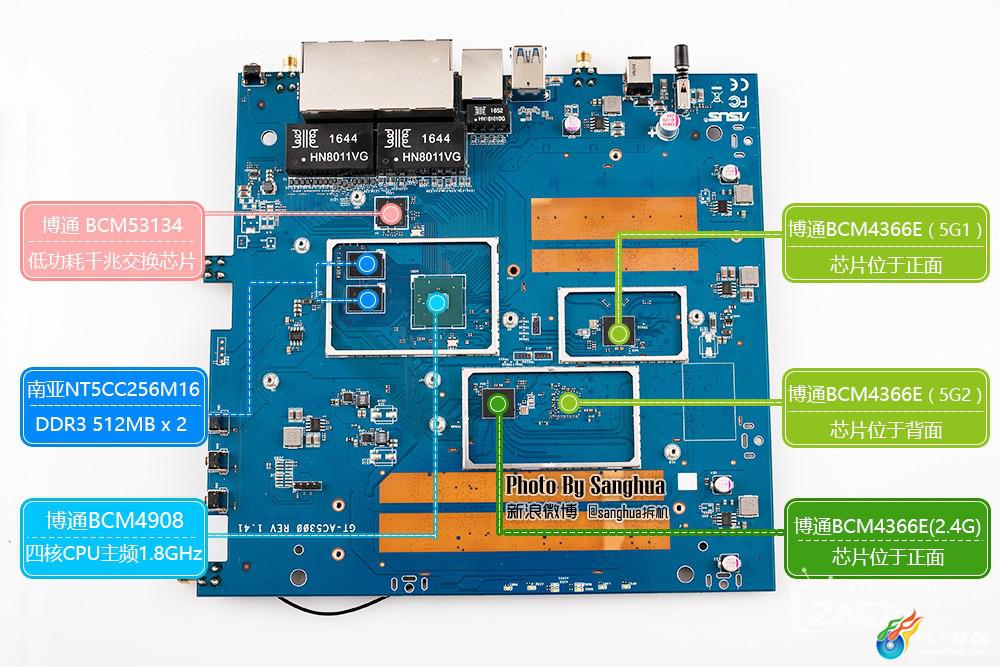

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]这次的主控进行了大升级采用了博通BCM4908,28纳米的制程1.8G的高主频，为更多的应用打下扎实的基础，日后当NAS用多台机器直联没压力，毕竟买高端路由的多数折腾党，硬件性能出色日后折腾起来无压力。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

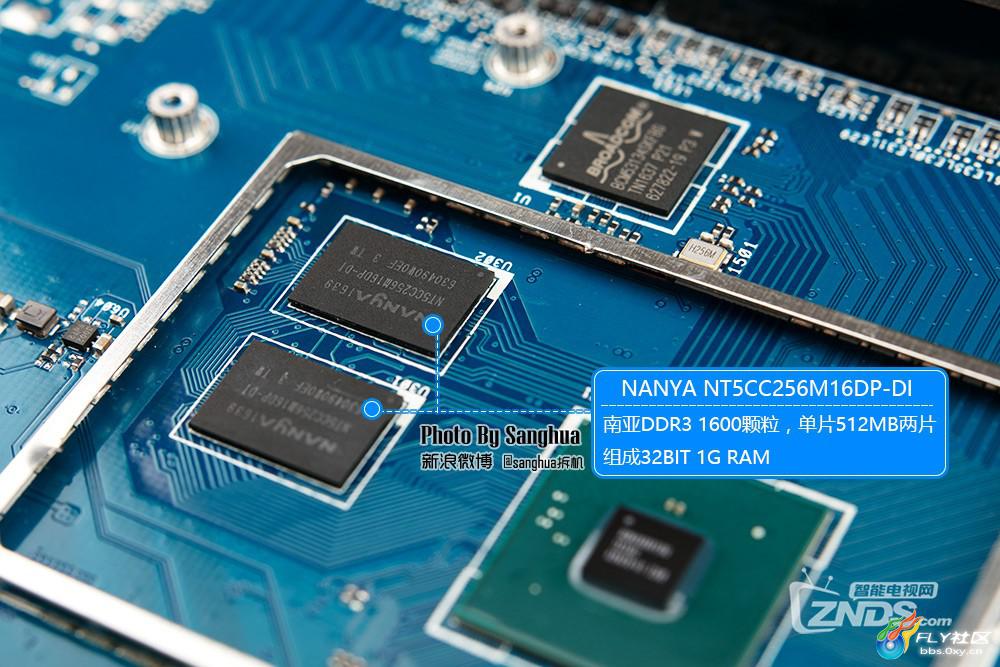

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]相比上一代的AC5300国度GT-5300内存也翻了一翻，采用2片16BIT 512MB DDR3组成1G内存，容量和位宽上都翻了一倍。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

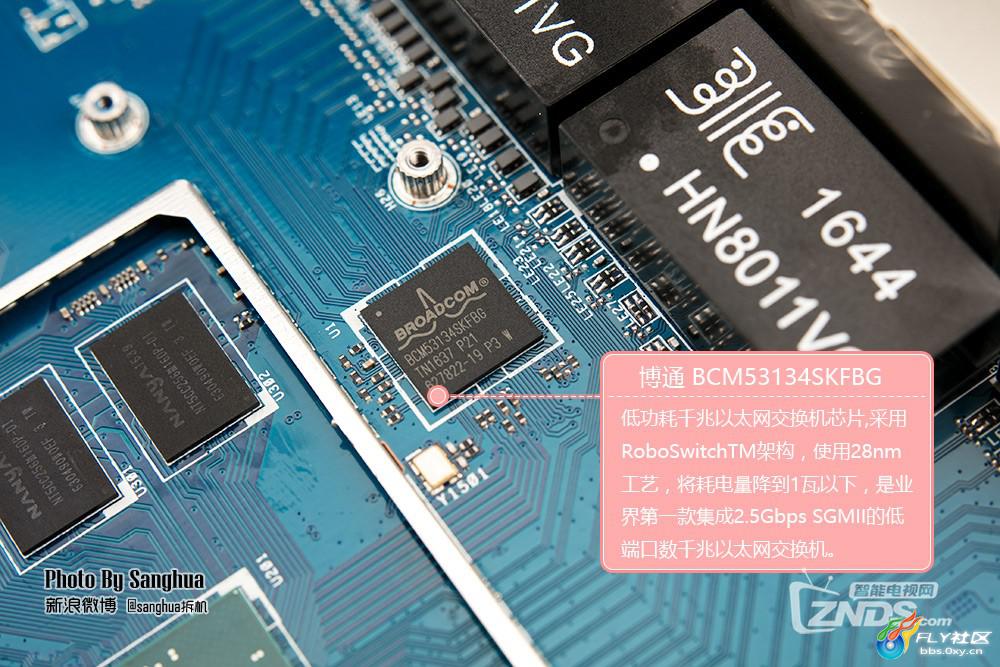

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]为了增加更多的接口，国度GT-AC5300增加了一片BCM53134交换芯片，左侧的4个接口由该芯片负责。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]从布线图上可以推断出博通BCM4908负责右边4个接口及WAN接口，BCM53134交换芯片通过RGMII于主控连接实现左侧4个接口的扩展。同时还可以发现两个USB接口是原生的3.0，保证了USB的速度，较为遗憾的是4908原生支持的SATA接口没有保留，因此想到DIY内置硬盘的，我可以告诉你没戏了。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

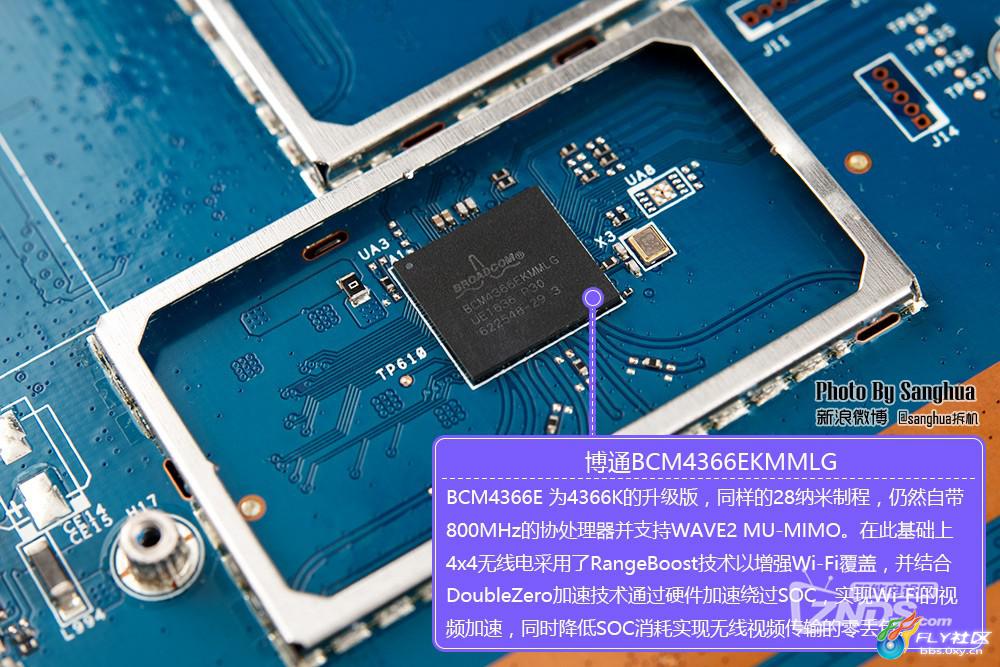

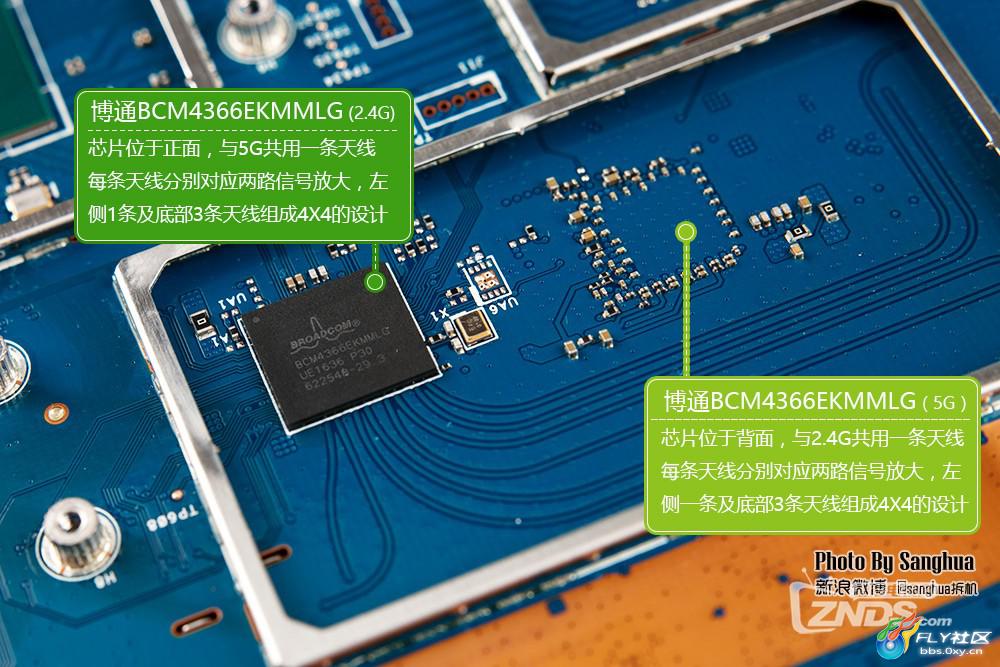

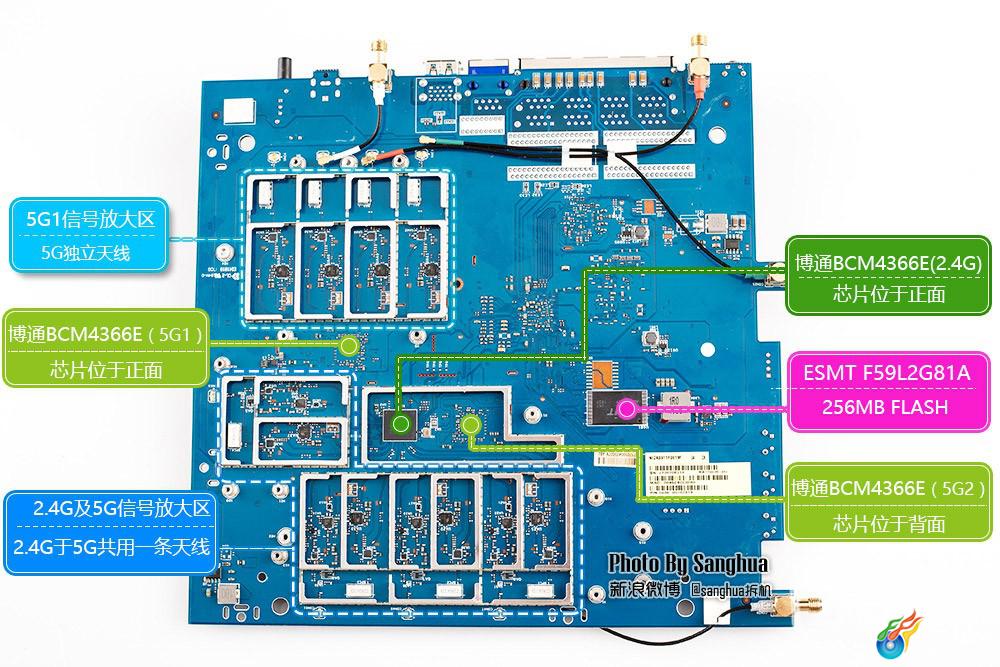

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]无线部分采用三颗BCM4366E解决，中间的单片负责5G1无线部分，下面的2片解决2.4G及5G2的无线，为了增加信号的稳定性采用一正一反设计。不同的是芯片进行了小幅度的升级由原来的BCM4366KMMLG升级成BCM4366EKMMLG，在原来有的基本上增加了RangeBoost技术以增强wifi覆盖，结合DoubleZero加速技术实现无线视频传输加速的同时，降低SOC功耗。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]从正面的芯片上看国度GT-AC5300相比上一代的主控升级了，由双核升级到四核，而且主频更高性能更加，内存升级了由原来的512MB升级到1G，这意味有可以同时应付更多的终端开更多的服务于应用。增加了一片交换芯片扩展了四个LAN口。WIFI芯片进行了小幅度地升级，改善了无线传视频的连接质量，同时降低了功耗，也就是说你用手机看电影会比较爽，当然前提是你的进户线带宽足够调用NAS中的视频。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]FLASH的容量也是翻了一翻，也就是说可以在固件里放更多的东西了，我也很期待以后梅林出来后会强到什么地步，是不是可以所有应用全开，哈哈！[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

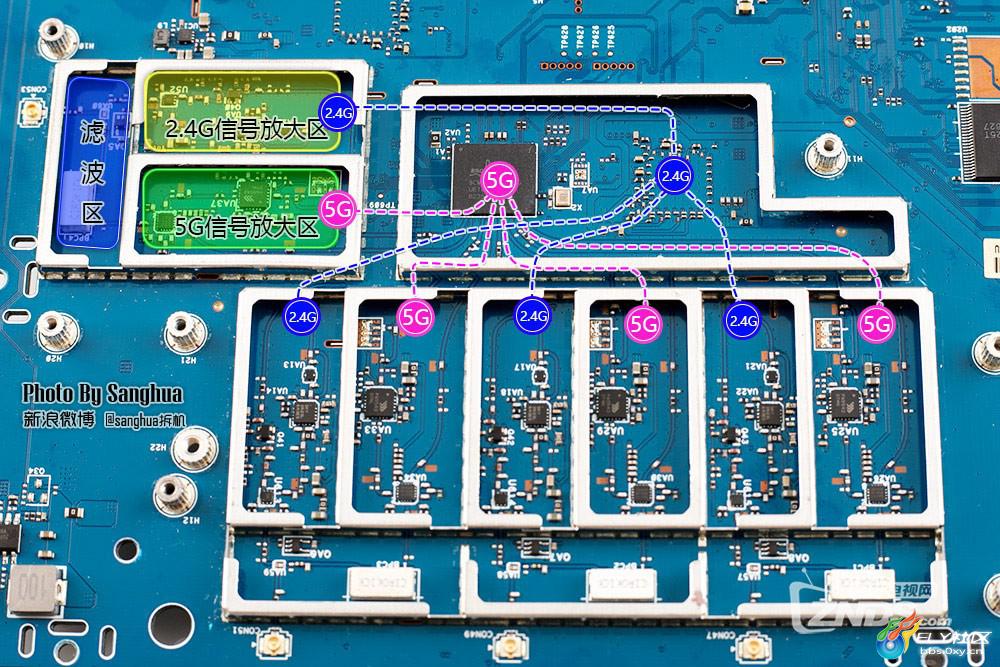

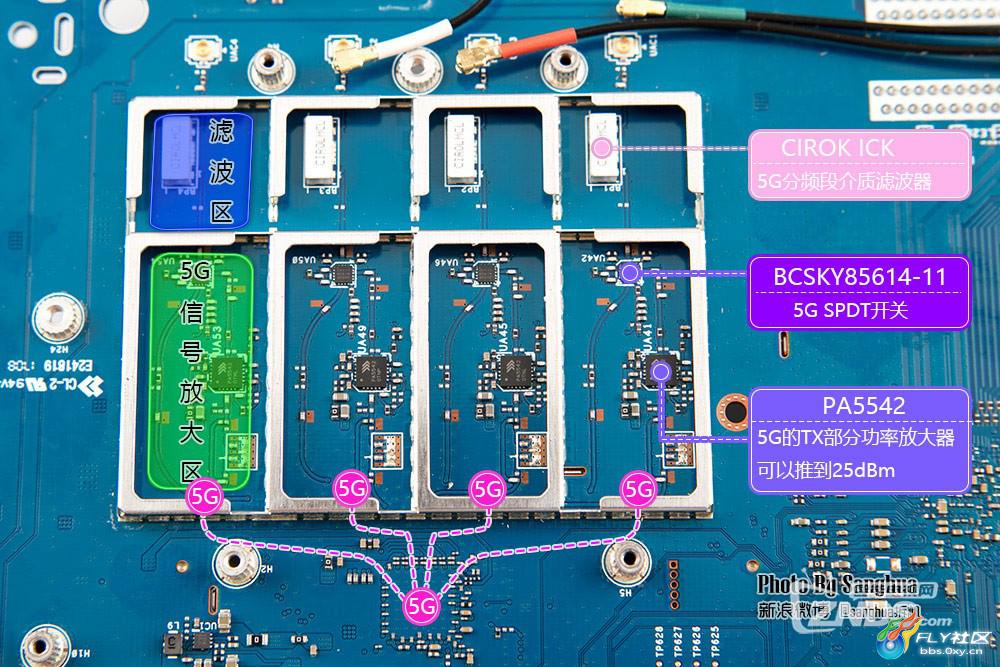

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]在信号放大区每一路都用金属罩分格开来，就像住进了小单间，2.4G和5G信号放大互不干扰，增加无线信号的稳定性。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

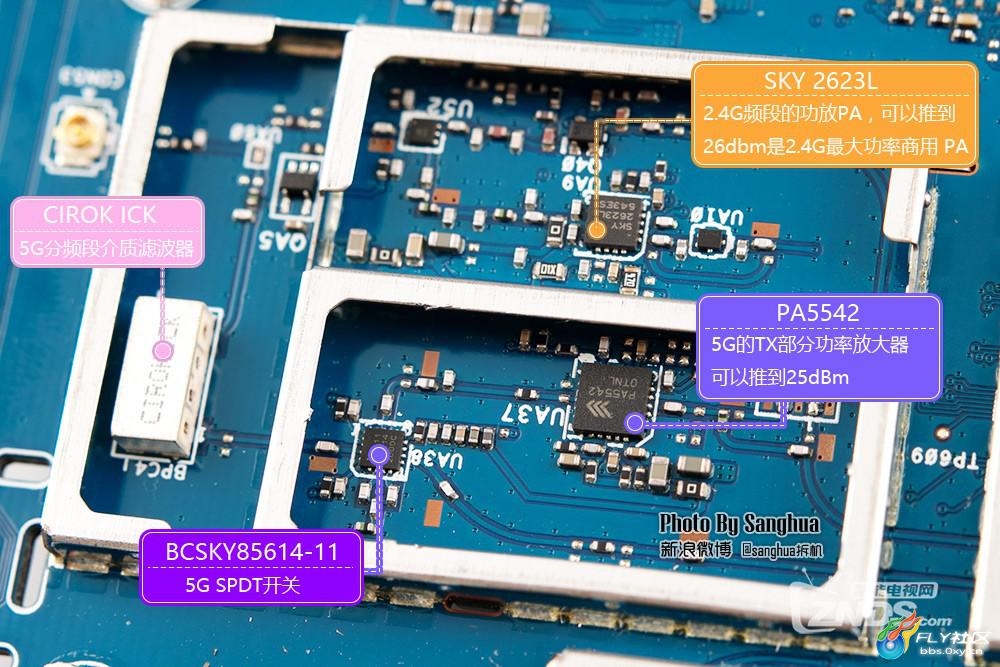

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]对于5G部分使用PS5542这个最大25DBM的商用功率放大器，2.4G部分采用SKY 2623L这枚功放。在5G部分使用了一枚CIROK ICK介质滤波器防止2个5G之间的串信号问题，对于功放电路的设计ROG玩家国度GT-AC5300不同的是使用SPDT开关换了。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]这是5G1的信号放大电路同样使用了小单间的做法节省空间减少干扰。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

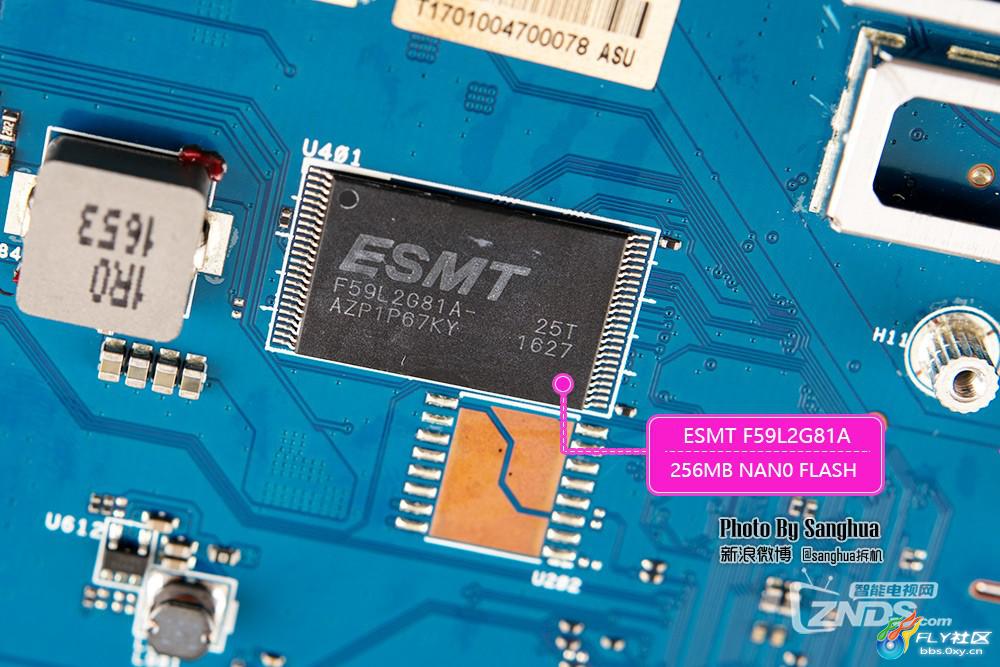

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]在WIFI信号放大区域，WIFI芯片升级成BCM4366EKMMLG，功放芯片相同不同的是SPT开关换了。此外FLASH容量翻了一翻升级到256MB可以容纳更多的应用。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

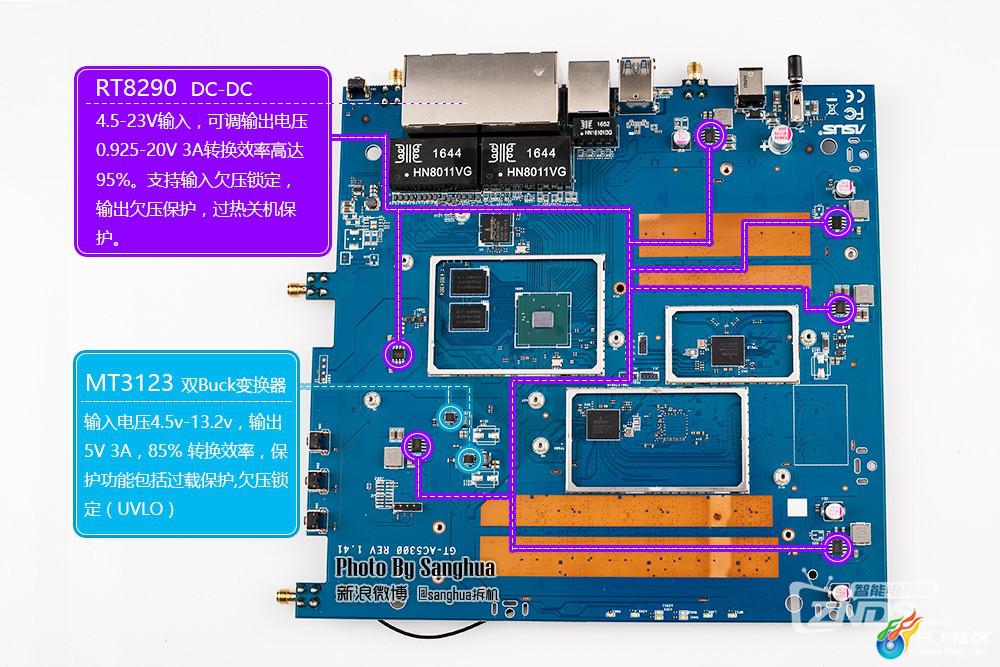

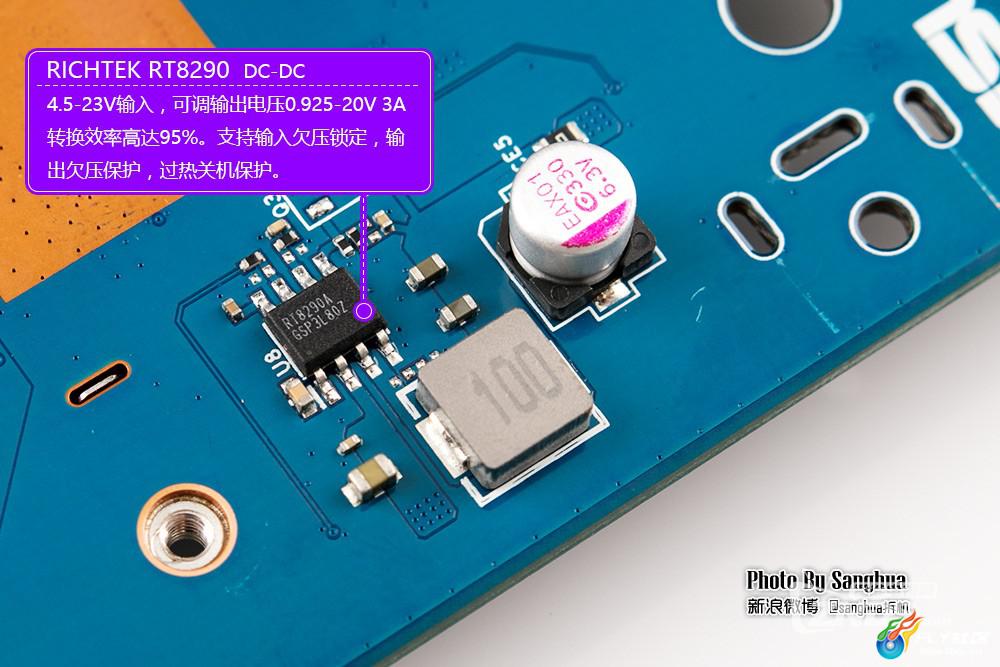

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]在供电设计上固态电容进行了升级，使用了台湾产的钰邦。另外DC-DC的电源管理芯片换了，由原来的IT76630M升级成RT8290，两者的主要区别在于输出电压由原来的15V升到20V，另外电源的转换效率由原来的93%小幅提升到95%，过压、过流、过热保护这几点都是一样的。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]再看整体的供电布局原来正面是5路，现在是6路。主要是主控SOC旁边增加了一路保证四核主控的稳定工作，另外原来是IT76630和RF9618MOS混合使用，现在ROG玩家国度GT-AC5300是统一升级成了电流更大转换效率更高的RT8290。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]

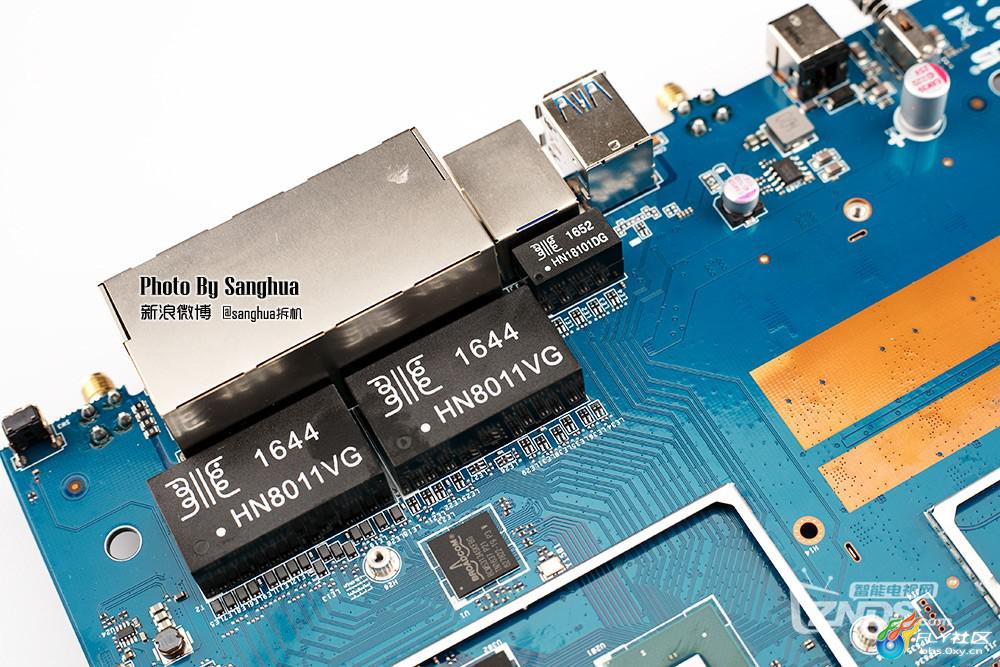

[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]网络接口和USB接口与上一代一样都采用全金属罩屏蔽，不同的是网变都升了一档由原来的15XX系列升级成1644，毕竟是8个LAN因此要求更高一些。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体][font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]华硕玩家国度GT-5300[优]点：[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]①性能进一步提升，主控由原来的BCM4709c升级成BCM4908，架构更为先进采用A53架构，核心数翻一了翻由原来的双核心升级成四核1.8G高频。功率进一步降低，由原来的40nm工艺提升到28nm整体功耗大幅下降。同时内存和FLASH都容量相比上一代都翻了一翻。WIFI芯片也由原来的BCM4366KMMLG升级成BCM4366EKMMLG，在原来有的基本上增加了RangeBoost技术以增强wifi覆盖，结合DoubleZero加速技术实现无线视频传输加速的同时降低SOC功耗。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]②供电进一步改善，原来正面是5路，现在在原来的基本上对主控SOC旁边增加了一路，另外原来是IT76630和RF9618MOS混合使用，现在国度GT-AC5300是统一升级成了电流更大转换效率更高的RT8290，包括背面的2颗都进行了升级。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]③接口进一步增加，网口通过BCM53134交换芯片的桥接于扩展，由原来的4口扩展成8个LAN口，不再会出现配置链路聚合之后接口紧张的问题，难能可贵的是交换芯片通过RGMII于主控直接连接将损耗降到最低。此外原来的USB3.0接口由一个增加到2个，因为原生接口速度进一步提升接近100MB/S读91MB/S的写终于让USB3.0接口扬眉吐气。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体][font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]华硕玩家国度GT-5300[不]足：[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]①散热完成沿用上一代的设计，没有看到主动、被动散热相结合的方式，于我的心理预期有所差异。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]②全向天线达到设计标准,没有采用全铜设计，不如铜材质给人优越感（主要是心里舒服）。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]③功率放大芯片是没有导热贴片，上一代是有的不知道是设计创新还是个案。[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体][font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]
[font='Microsoft yahei', 微软雅黑, Arial, Helvetica, sans-serif, 宋体]酷暑天热中暑这形象毁得不要不要的，大家多担待。
