SSD固态硬盘  慧荣SM2246EN原理图PDF因为自己有块这个盘，做系统的时候老是无法进PE，手很贱进不去PE就强制关机，所以没多久固态硬盘就挂了，固态硬盘是东芝的芯片，正好是慧荣SM2246EN，就找到了这个原理图格式是PDF，分享给大家！！因为要牵扯到用开卡器量产这根M2 接口的SSD固态硬盘，以后会把开卡教程和工具以及软件给大家分享！先上图：   一个固态硬盘，牌子是LITE-ON建兴的，因为多次强行关机，SSD多次意外掉电，结果固件损坏，必须重新量产才可以修复好固态硬盘，量产ssd比U盘还是要难一点，但还是可以个人操作的，下面就教大家怎么修复ssd。

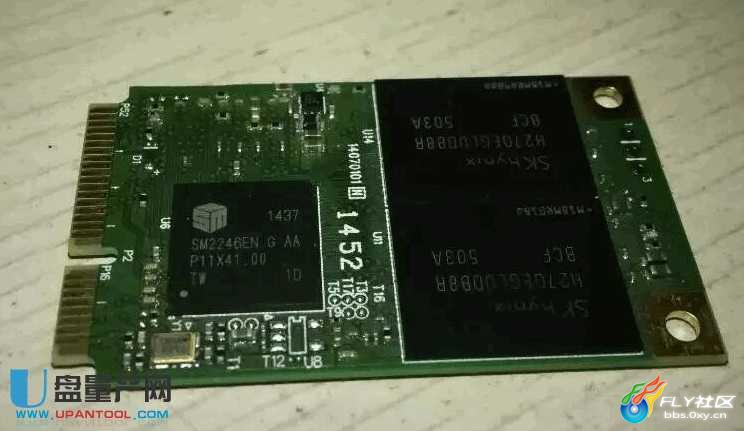

拆开可以看到主控是SM2246的，所以我们要找对应的ssd量产工具，我们找来的是SM2246ENAA芯片MPTool vO0522A版量产工具并下载好备用。

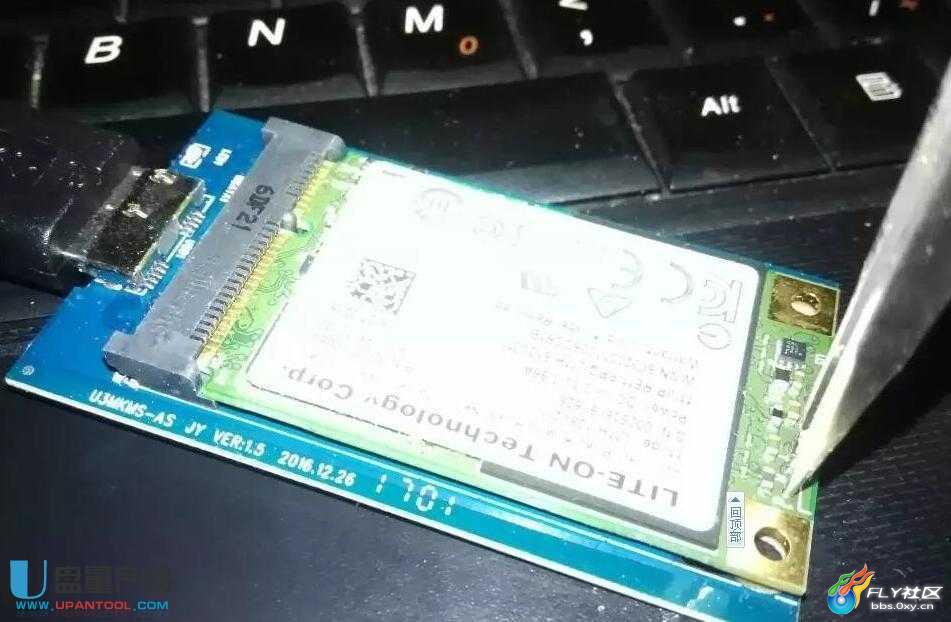

  量产之前要准备一个USB转SATA的板子，可以网站淘一个很便宜。
  其中注意的是要强行使其进入ROM模式，也就是需要短接ssd，否则量产工具不会识别，所以我们短接1，3两焊盘才能被识别。


  基本步骤就是：短接，上电，去除短接，开量产软件，扫描设备，点击量产。   量产时基本使用默认值，其中出现了一次错误，关闭DDR模式就可以了。垃圾片。

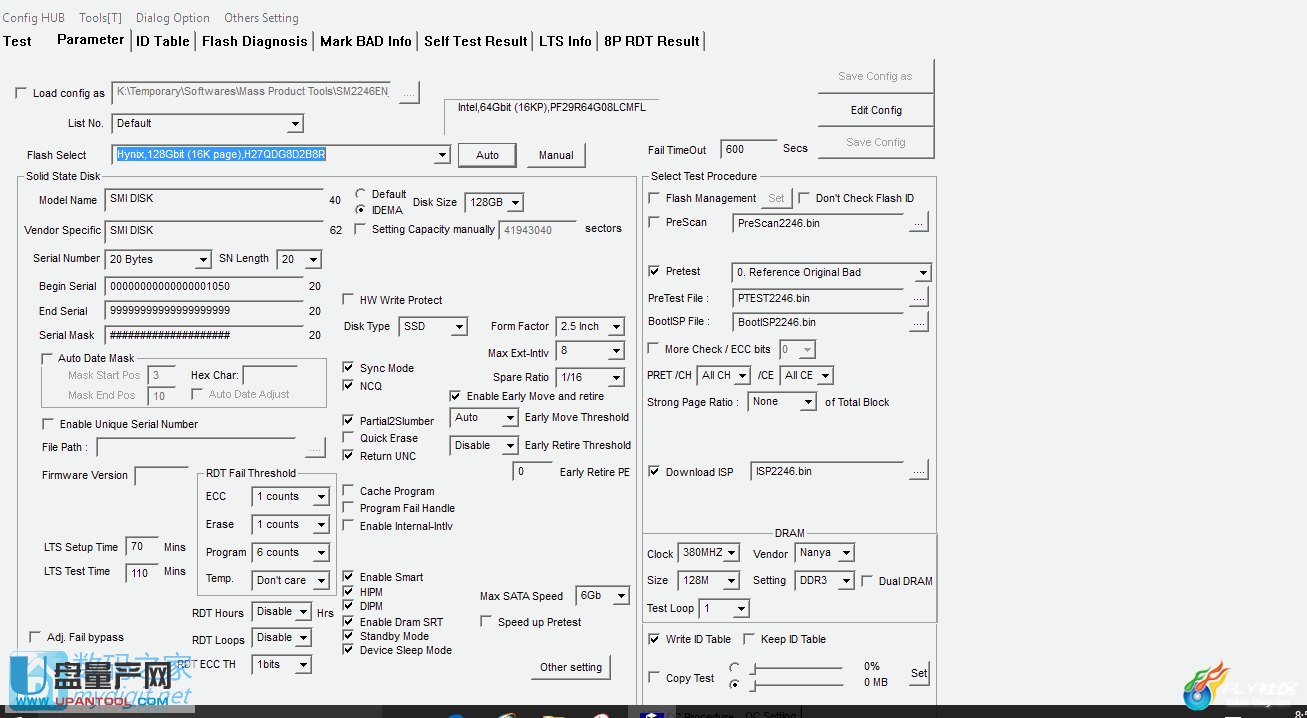

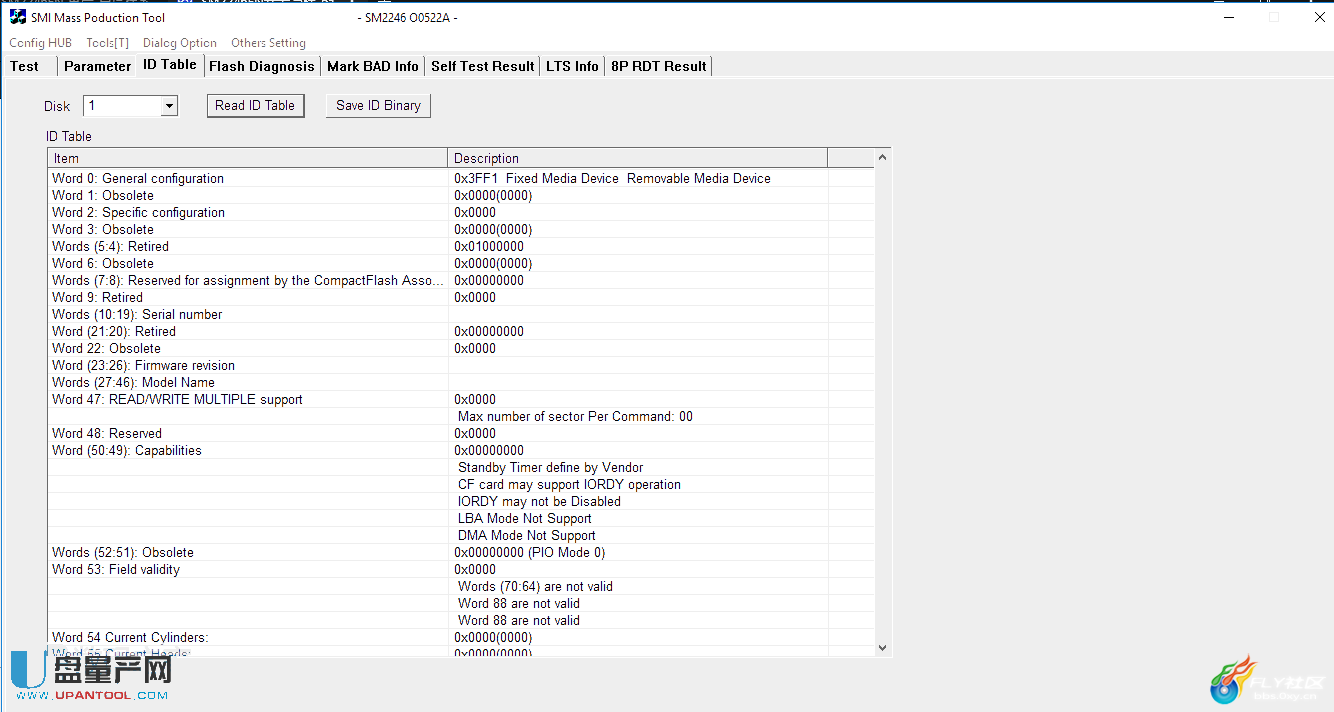

第一界面可以看到很多ssd的内部信息。

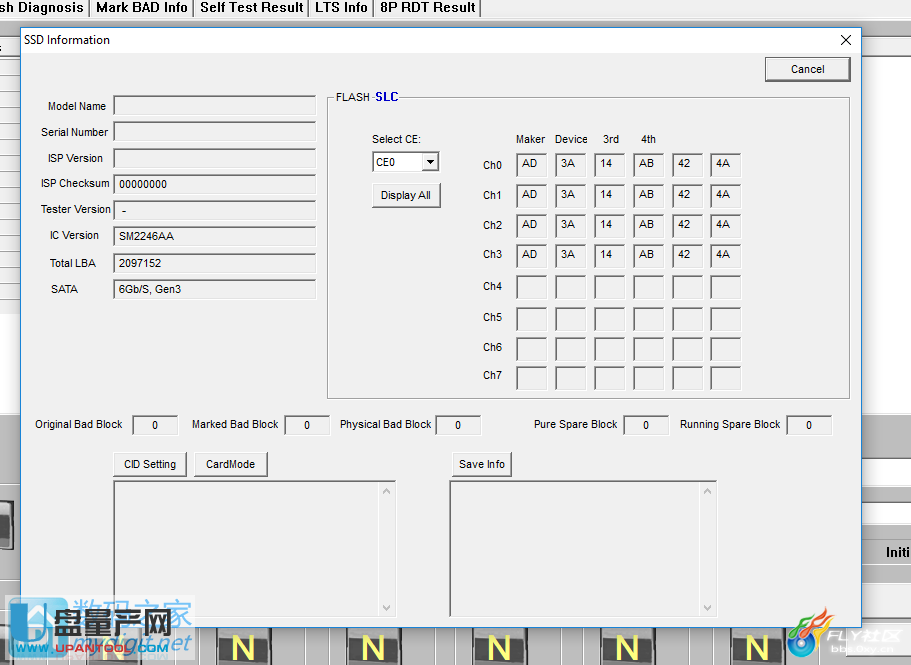

可以看到主控是2246AA，还带闪存的信息。
闪存一定要选择准确，这里是海力士的，其他的基本按默认情况。

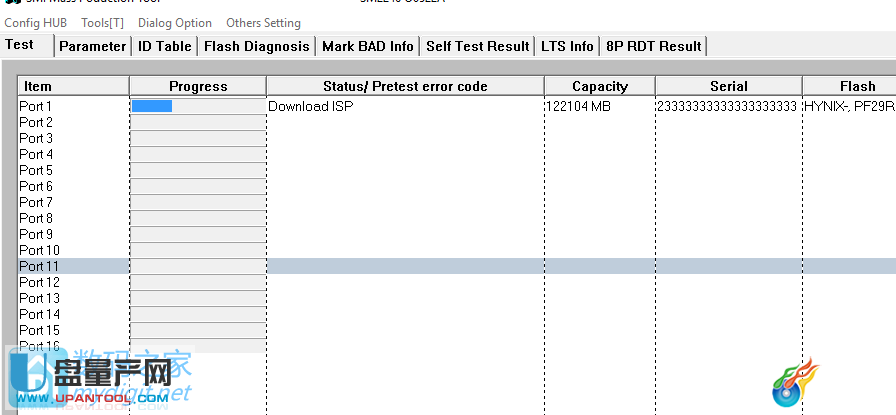

开始量产中，等待一下。

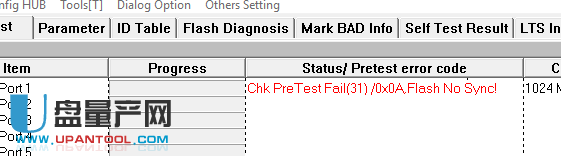

出现错误了，因为闪存不好，所以我们要关闭DDR模式，再次设置好量产。

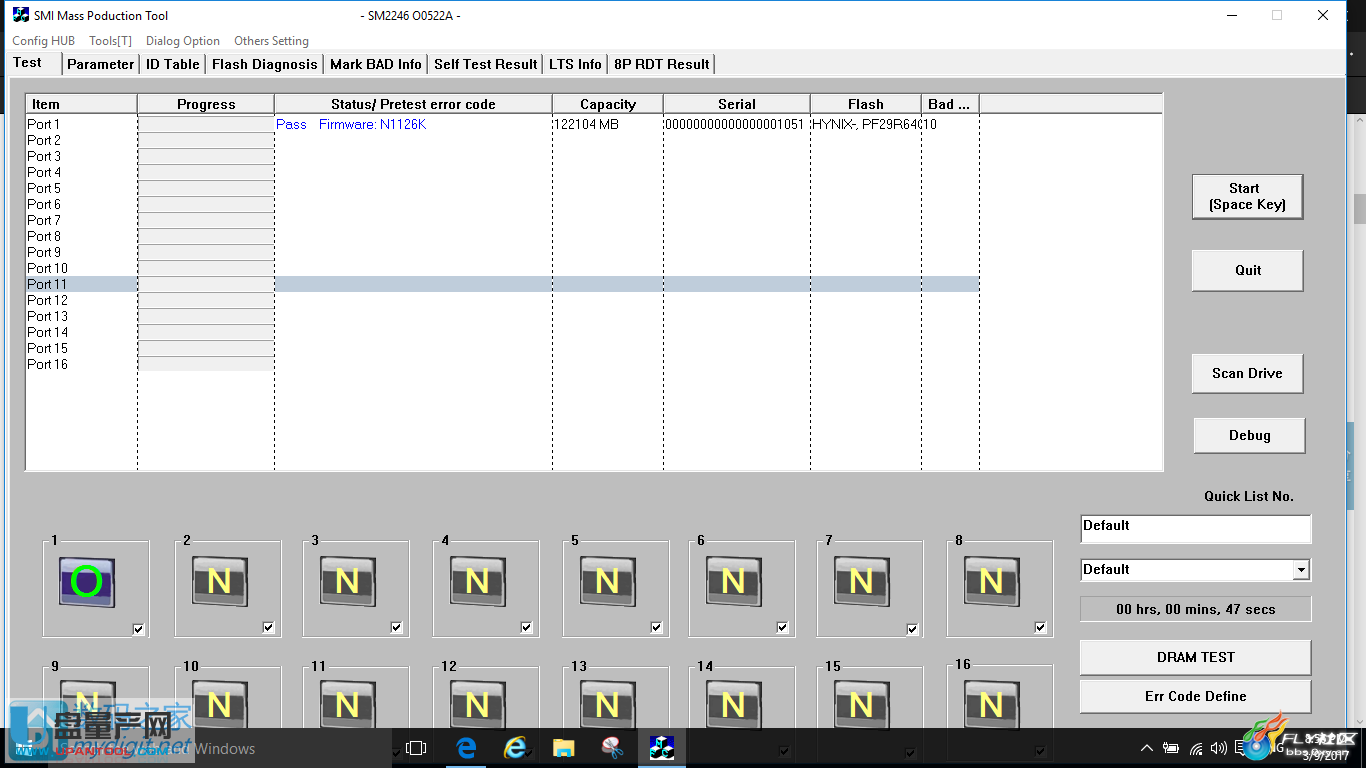

量产成功的界面显示pass

到此就修复好了。
   所以遇到固态硬盘不认盘的情况完全不用担心，我们可以靠我们的双手修复好它，只要硬件没坏，修好还是很容易的，但你首先一定要确定好主控是什么，找到对应的主控量产工具就基本上有希望修复了。
