[CPU]Intel 12代酷睿大小核架构探秘:小核性能暴涨80%

楼层直达
z3960
级别: 茶馆馆主
发帖
770593
飞翔币
207694
威望
215657
飞扬币
2511651
信誉值
8


上回书说到,Intel Alder Lake 12代酷睿将采用全新的大小核混合架构设计,其中大核/性能核(P-Core)基于Golden Cove架构,最多8个,小核/能效核(E-Core)基于Gracemont架构,最多也是8个。

两种架构的核心有何差异?一年一度的架构日活动上,Intel终于揭开了它们的神秘面纱。
当然,CPU架构设计是极为高深的,一般人把握不了,也无需研究太多,我们这里大致过一下最关键的一些技术点。

Golden Cove是此前10代酷睿Sunny Cove、11代酷睿移动版Willow Cove、11代酷睿桌面版Cypress Cove的进一步升级版,但变化非常大,大量基础模块都重构或升级,其设计理念也将影响未来多代产品的演化。
负责指令拾取和解码的前端部分,就发生了翻天覆地的变化,号称近十年来的最大变革,堪比当年的Skylake,官方称它旨在提高速度、突破低时延和单线程应用程序性能的限制。
最直接、最明显的就是解码器宽度由4个升级为6个,这可是x86架构的第一次,同时每时钟周期执行uop从6个增至8个,解码长度从16字节翻番至32字节。?op缓存、队列也都大大强化,缓存可达4K,队列每线程可处理72条目,单线程达144个。
编码预取大大增强,分支目标从5K增至12K,4K iTLB、2K/4M iTLB分别翻番至256、32,同时改进了分支预测精度,编码预取机制更加智能。

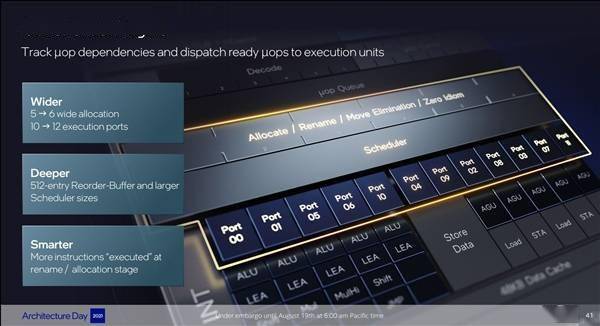

乱序引擎部分,同样更宽、更深、更智能,分配由5路增至6路,执行端口由10个增至12个,调度器尺寸增大,重排序缓冲区(ROB)从352条目增至512条目,两倍多于AMD Zen3,仅次于苹果M1(大约630条目),重命名和分配阶段也可以执行更多指令。

整数执行引擎部分,增加了第五个整数执行端口,所有五个端口都可以执行ALU、LEA,理论上就原生ALU吞吐能力而言是最宽的x86内核。

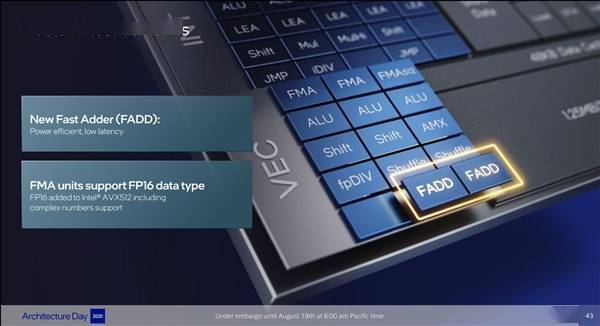

矢量执行引擎部分,增加了新的快速加法器(FADD),比传统FMA单元效率更高、延迟更低,FMA单元则增加支持FP16浮点数据类型,属于AVX-512指令集的一部分。

载入和存储部分,通过载入AGU增加了一个专用的执行端口,这样载入端口从2个增至3个,同时载入缓冲和存储缓冲更深,载入延迟更低,而针对当今负载不断增加的内存级并行需求,数据处理能力也大大增加。

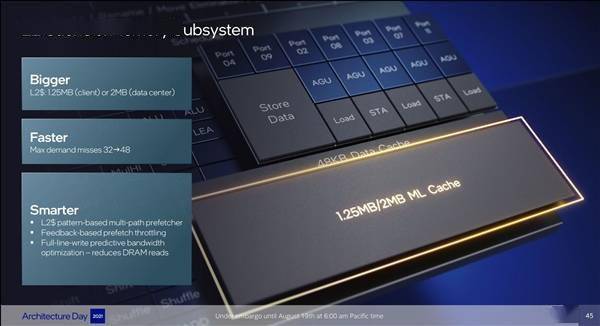

二级缓存,桌面和移动端每核心还是1.25MB,服务器端的Sapphire Rapids则增加到2MB,并支持多路径预取、全写入预测带宽优化,可减少内存读取。

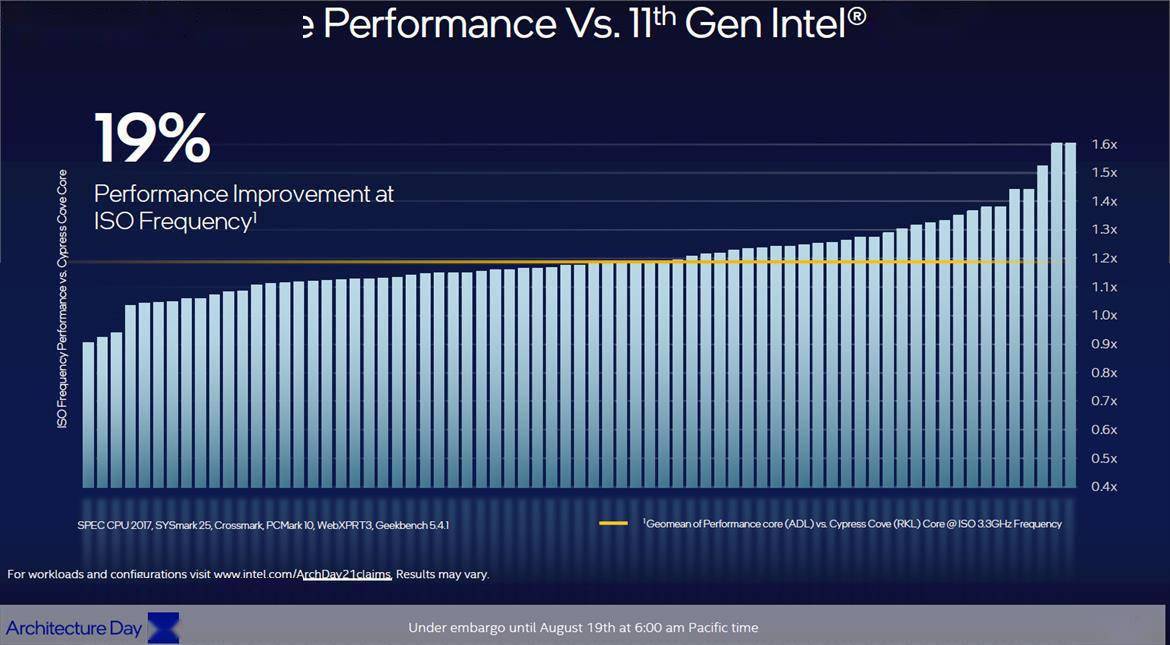

Intel宣称,Golden Cove架构相比于现在11代酷睿桌面上的Cypress Cove,实现了平均大约19%的IPC(每时钟周期指令数)提升,可以理解为同频性能的提升幅度。
它还支持AMX高级矩阵扩展指令,内置下一代AI加速技术,用于学习推理和训练,包括专用硬件和新指令集架构,可明显提高矩阵乘法运算。

Gracemont小核心属于Atom凌动家族,是2008年以来的第七代,之前分别是Bonnell、Saltwell、Silvermont、Airmont、Goldmont(包括Plus版本)、Tremont。
按照Intel的说法,Gracemont核心非常迷你,一个Golden Cove大核心的空间里,可以放入四个Gracemont小核心,以及它们共享的4MB二级缓存。

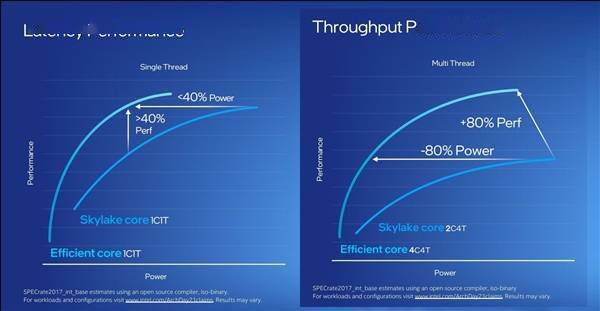

别看是小核心,性能其实一点都不弱。Intel声称,单核单线程对比,Gracemont的同频性能相比六代酷睿Skylake提升超过40%,而同等性能下功耗则可降低40%。
四核四线程的Gracemont对比双核四线程的Skylake,峰值性能可提升80%,而同等性能下功耗可降低80%。
Intel表示,这种小核心设计可以在有限的芯片空间内,实现多核任务负载,并具备宽泛的频率范围,降低整体消耗,为更高频率运行提供果功耗和散热空间,满足更多动态任务负载。
它还可以利用各种技术进步,在不额外增加功耗的情况下,对工作负载进行优先级排序,并直接提升性能。

架构方面,小核心就相对简单不少了,但变化也非常大,比如指令缓存增大至64KB,可在不耗费内存子系统功率的情况下保存可用指令,还有Intel的第一个按需指令长度解码器,可生成预解码信息,加速现代工作负载。
同时借助更深的分支历史、更大的指令尺寸,分支预测精度大大增加,拥有5000个条目的分支目标缓存区。

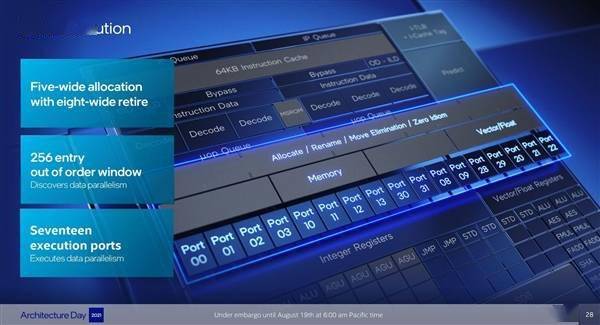

后端也更宽了,具备5组宽度分配、8组宽度引退、256个乱序窗口入口、17个执行端口,以及4个整数ALU、2个载入AGU、2个存储AGU、2个跳转端口、2个整数存储数据、2个浮点/矢量存储、2个浮点/矢量堆栈、以及第3个矢量ALU。

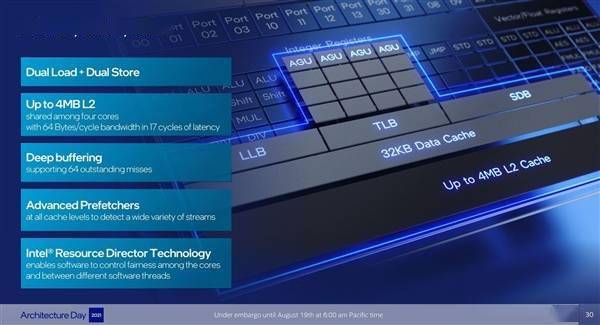

内存部分,使用了双载入、双存储单元的配置,二级缓存增大至4MB,以及深度缓冲、高级预取器,支持Intel Resource Director资源重定向技术,可以让软件在不同核心、不同软件线程之间实现精准的控制。
哦对了,Gracemont是第一个支持AVX2指令集的能效核心,还支持整数AI操作新扩展、Intel控制流强制技术、Intel虚拟化重定向保护技术。


关键词: bot 系统 软件 提供 CPU

我不喜欢说话却每天说最多的话,我不喜欢笑却总笑个不停,身边的每个人都说我的生活好快乐,于是我也就认为自己真的快乐。可是为什么我会在一大群朋友中突然地就沉默,为什么在人群中看到个相似的背影就难过,看见秋天树木疯狂地掉叶子我就忘记了说话,看见天色渐晚路上暖黄色的灯火就忘记了自己原来的方向。
z3960
级别: 茶馆馆主
发帖
770593
飞翔币
207694
威望
215657
飞扬币
2511651
信誉值
8

只看该作者 1 发表于: 2021-08-20

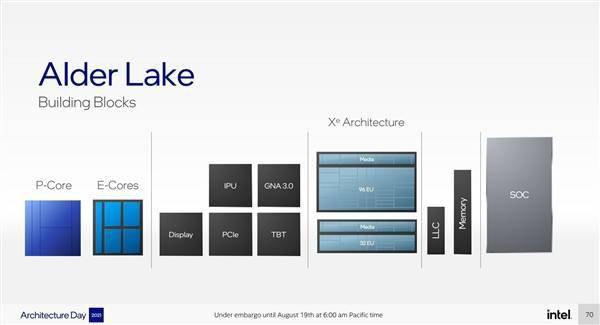

8 月 19 日消息 在 2021 英特尔架构日上,英特尔官方公布了 12 代 Alder Lake 处理器的详细信息。
Alder Lake 将采用最新公布的Intel 7 节点工艺打造,采用全新混合架构,最高 125W TDP,并搭载 Intel Thread Director 硬件调度器,支持 DDR5 和 PCIe 5.0 等。

Alder Lake 配备最多 16 内核,大核支持超线程,最多 16 核 24 线程,L3 缓存高达 30MB。

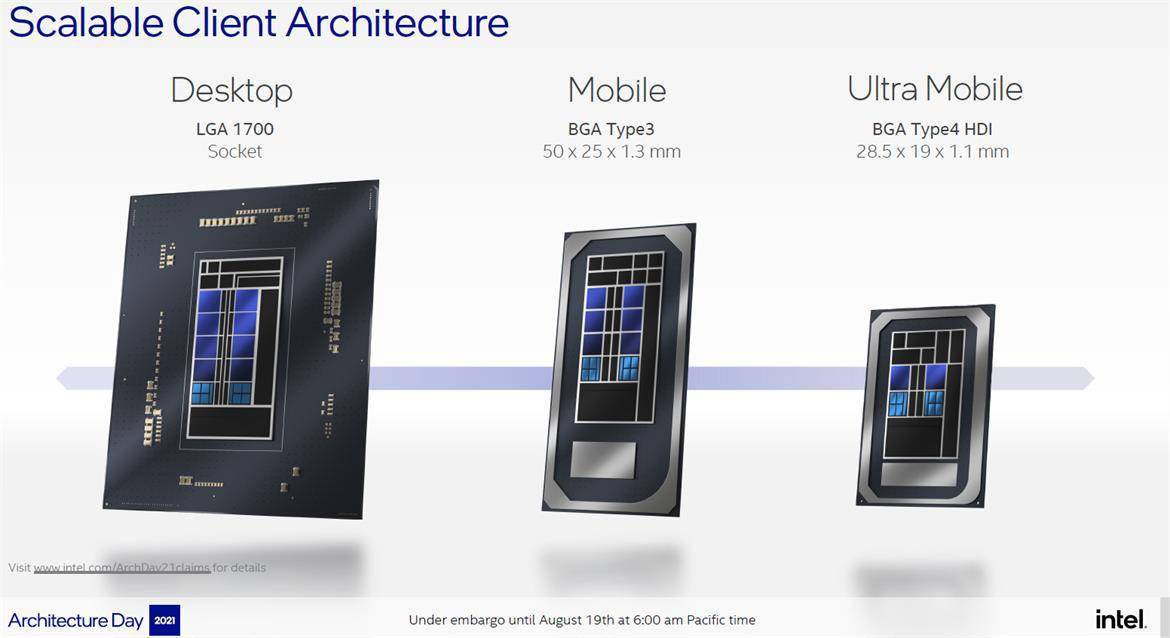

其中,桌面版最高 8+ 8 核心,移动版最高 6 + 8 核心,超轻薄本版最高 2 + 8 核心,桌面版采用 LGA 1700 接口。

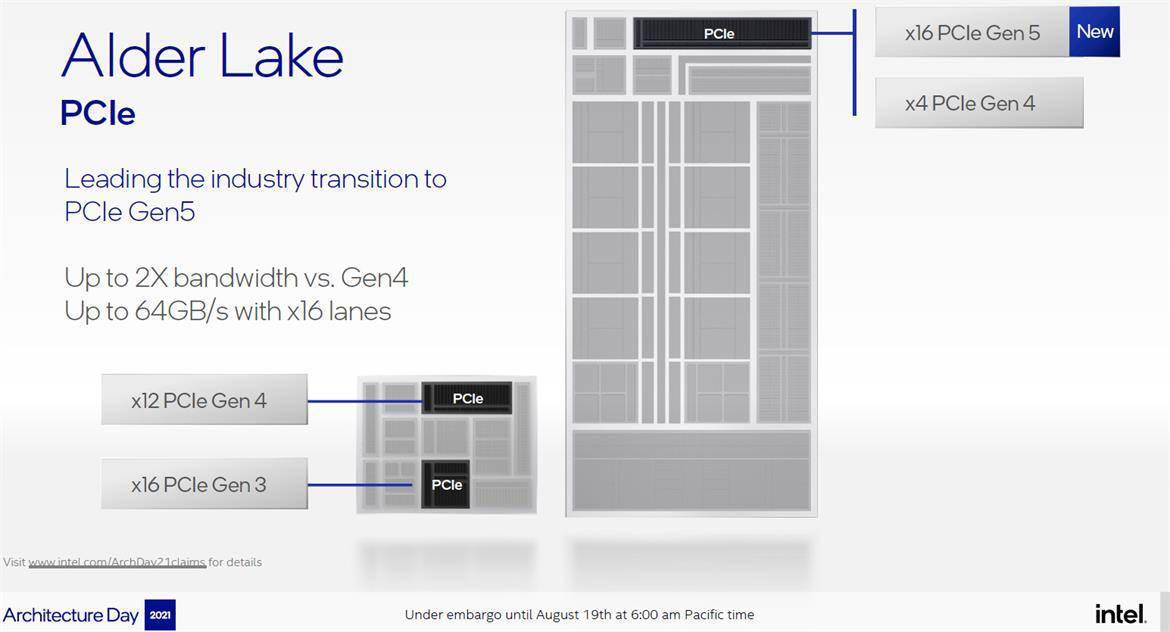

Alder Lake CPU 得益于 DDR5 和 PCIe 5.0,内存和 IO Fabric 全面提升,分别高达 204GB/s 和 64GB/s。Alder Lake 拥有多达 16 条 PCIe 5.0 通道,还有 4 条 PCIe 4.0 通道。
